I-PEX 81465-100B-02-D CABLINE®-UM 40AWG/50Ω 系列极细同轴线束替代品

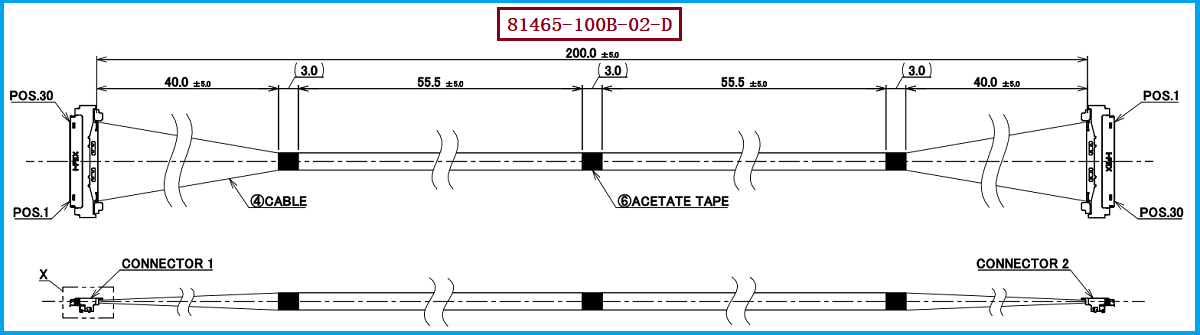

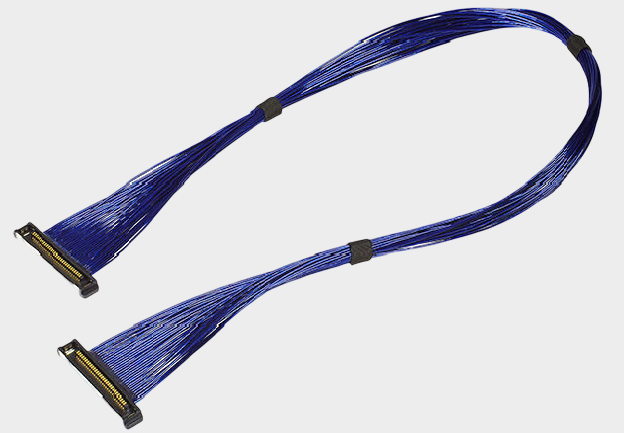

在笔记本电脑、高速显示模组、工业视觉、AI终端及其他高密度电子设备中，内部连接空间越来越有限，同时USB4、Thunderbolt、高速显示等接口对信号完整性的要求不断提高，传统排线已经难以兼顾空间、传输性能和抗干扰能力。I-PEX CABLINE®-UM系列正是面向这类应用开发的高速极细同轴连接方案，其连接器采用0.4mm接触间距、Vertical Right Angle垂直直角出线结构，配合高度约2.2±0.15mm，并支持30Pin、40Pin、50Pin、60Pin等规格。本文重点介绍的I-PEX 81465-100B-02-D，属于CABLINE®-UM系列30Pin、40AWG Micro-Coaxial Cable极细同轴线束，标准样品长度为200mm，采用1-N线位定义，线材端配套使用的连接器型号为20878-030T-01。对于工程师而言，这类线束能够在有限空间内完成多通道高速信号传输；对于采购人员而言，明确料号、连接器、线位定义及长度规格，则是进行兼容替代和批量采购时的重要基础。

“极细同轴线束可以做多长？”是工程师在设计高速设备内部连接时经常遇到的问题。实际上，极细同轴线束并不存在一个脱离具体应用的统一“最大长度”，最终可实现的长度需要结合线径、导体结构、特性阻抗、传输速率、衰减、插损、回损、串扰以及整机信号完整性要求综合确定。以I-PEX 81465-100B-02-D为例，I-PEX CABLINE®-UM官方评估样品中提供了30Pin、40AWG Micro-Coaxial、1-N线位定义的不同长度方案，其中包括100mm、200mm和300mm规格，因此81465-100B-02-D对应的是200mm长度方案。对于工程设计来说，如果设备内部走线距离较短，应尽量采用满足结构需求的合适长度，避免不必要的余线和弯折；如果需要更长距离，则不能简单地认为“把200mm加长即可”，而应重新评估高速信号衰减和阻抗连续性。特别是在USB4、Thunderbolt 5、高速显示及工业视觉等应用中，线束长度会直接影响高速信号传输裕量，因此建议根据实际传输速率和系统SI测试结果确定最终长度，而不是单纯追求更长的线束。

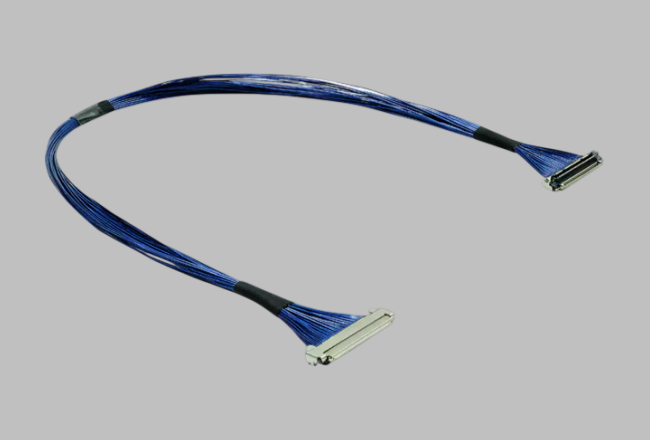

对于工程师进行替代设计时，建议不要只核对“30Pin”这一项参数，而应同时确认I-PEX 81465-100B-02-D、40AWG极细同轴线、200mm长度、1-N线位定义以及20878-030T-01线材端连接器之间的对应关系。CABLINE®-UM连接器体系采用0.4mm Pitch设计，并具有ZenShield®全屏蔽及机械锁扣等特点，适合高速信号和高密度设备内部互连。因此，在寻找兼容替代线束时，应重点确认连接器配合尺寸、Pin数量、Pin Assignment、线径、线长、出线方向、端部剥线尺寸、屏蔽结构及阻抗控制等关键项目。对于采购人员而言，还应进一步确认原材料稳定性、批量一致性、端子压接质量、屏蔽层处理工艺及交付能力。我们公司可提供 I-PEX 81465-100B-02-D 兼容替代线束方案，可根据客户实际设备结构及电气要求，对极细同轴线束长度、线位定义、连接器配置及加工方式进行匹配，为工程验证、样品打样和批量生产提供相应的替代方案。

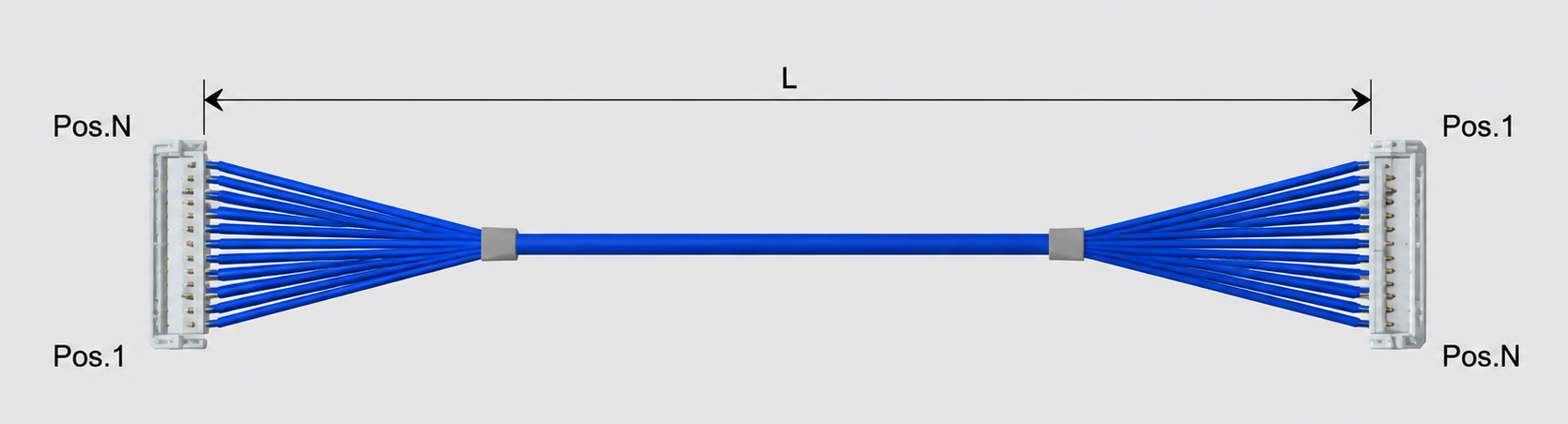

对于需要替代I-PEX 81465-100B-02-D的项目，建议首先确定设备内部实际走线距离，再结合弯折半径、装配公差和连接器位置确定线束长度。CABLINE®-UM评估样品中，30Pin 40AWG Micro-Coaxial 1-N线位方案覆盖100mm、200mm、300mm等长度，因此工程师可以将200mm的81465-100B-02-D作为参考基准，再根据设备内部空间进行长度调整。需要特别注意的是，长度变化并不意味着只有机械尺寸变化：当高速信号传输距离发生改变时，线缆衰减、阻抗一致性及信号完整性也可能随之变化，所以替代产品最好进行实际高速信号测试。同时，替代线束必须确保与20878-030T-01连接器及对应PCB端连接器正确配合，且1-N线位定义不能出现信号顺序错误。对于采购替代，建议先进行样品验证，再根据验证结果确定正式BOM和批量规格，以降低导入风险。
