I-PEX 82286-100B-02-D CABLINE®-UM 40AWG/50Ω 系列极细同轴线束替代品

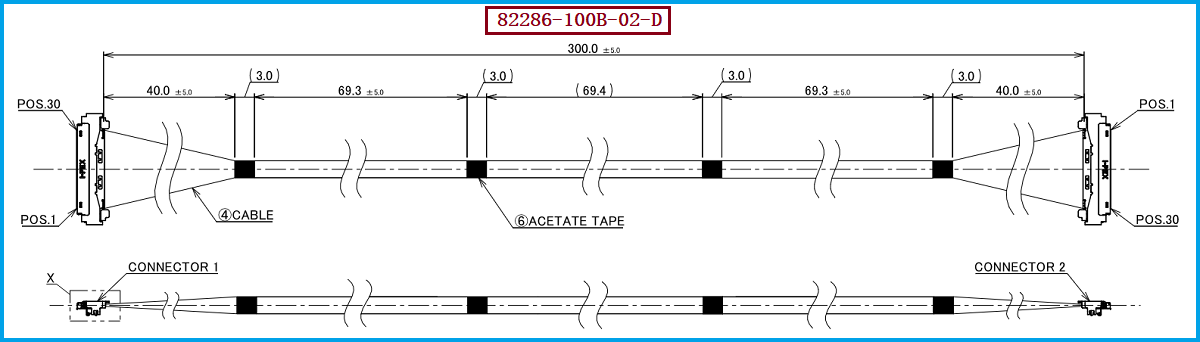

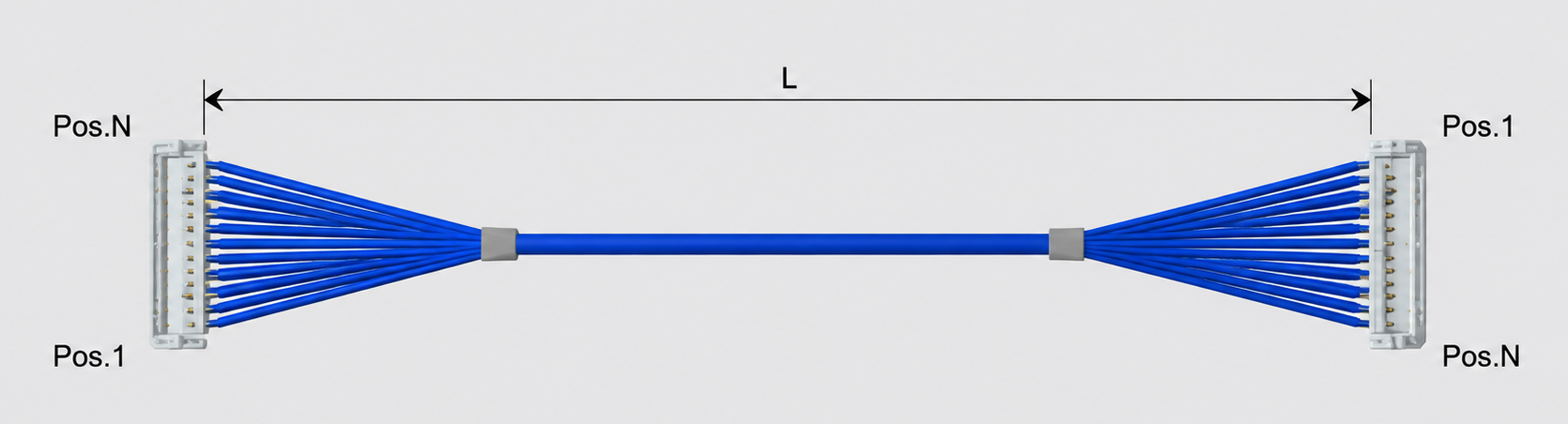

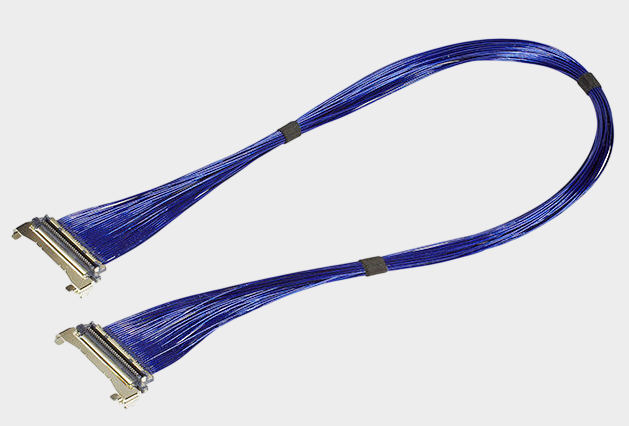

在笔记本电脑、高性能显示设备、工业视觉、AI终端及高速计算设备中，内部空间越来越紧凑，同时对高速信号传输、EMI抑制和连接可靠性的要求不断提高。I-PEX 82286-100B-02-D属于CABLINE®-UM系列极细同轴线束评估规格，对应30Pin、40AWG Micro-Coaxial Cable、300mm长度及1-N Pin Assignment方案，线材端采用20878-030T-01连接器，连接器为30PIN、0.4mm间距。CABLINE®-UM连接器本身采用0.4mm超细触点间距、Vertical Right Angle结构，配合高度约2.2±0.15mm，并采用ZenShield®全屏蔽及机械锁扣设计，因此非常适合对空间、信号完整性和连接稳定性要求较高的电子产品内部互连。对于工程师而言，这类极细同轴线束可以在有限空间内实现多通道高速信号连接；对于采购人员而言，则可以从原厂料号、连接器规格、线径、长度、Pin数及端子结构等维度确认替代方案的匹配程度。

工程师在选用极细同轴线束时，经常会问一个非常实际的问题：“极细同轴线束能耐多少伏电压？”实际上，耐压并不能仅根据“Micro-Coaxial Cable”或者AWG线径直接判断，也不能简单地用连接器的额定电流反推耐压值。对于I-PEX 82286-100B-02-D这类高速极细同轴线束，应重点确认所使用40AWG极细同轴线材的绝缘材料、绝缘厚度、导体与屏蔽层结构、工作电压、耐电压（Hi-Pot）测试条件、测试时间以及相邻芯线之间的绝缘要求。同时还要结合20878-030T-01连接器及整套线束的实际设计进行确认。需要特别说明的是，根据目前所掌握的CABLINE®-UM产品资料，官方重点给出了高速传输、0.4mm间距、线径及电流等参数，但并未提供一个可以直接作为“整条82286-100B-02-D线束耐压值”的统一电压数字。因此，在实际项目中不建议直接宣称“该极细同轴线束可承受XXV”，而应根据具体线材结构和客户应用条件进行耐压规格确认。对于采购人员来说，这一点尤其重要：询价时除了确认料号和长度，还应向线束供应商索取线材规格书、绝缘耐压/Hi-Pot测试要求及成品测试标准，避免仅凭AWG或连接器参数进行错误判断。

对于I-PEX 82286-100B-02-D这类30Pin极细同轴线束，实际应用价值并不只是“能承受多少伏电压”，而是高速信号、电气绝缘、屏蔽性能、机械可靠性和线束加工一致性的综合表现。CABLINE®-UM连接器采用30PIN、0.4MM Pitch结构，支持最高40Gbps/lane PAM3等级的高速传输应用，并采用ZenShield®全EMI屏蔽技术，有利于降低高速信号环境中的电磁干扰；机械锁扣结构则有助于提高连接保持可靠性。在极细同轴线束本体方面，40AWG线材具有较小外径和较好的空间适应能力，但线径越细，对剥线、成型、同轴结构保持、端子压接/焊接、屏蔽处理及成品检测工艺的要求也越高。因此，对于工程师来说，选型时不能只看“30Pin、0.4mm”是否相同，还需要关注阻抗、衰减、串扰、屏蔽连续性、弯折半径以及耐压测试等指标；对于采购人员来说，则应重点考察供应商是否具备稳定批量生产极细同轴线束的能力，以及是否能够按照图纸和测试规范进行一致性管控。

如果项目原方案采用I-PEX 82286-100B-02-D，在寻找国产化、第二供应商或兼容替代线束时，建议首先确认连接器端是否匹配20878-030T-01，并核对30PIN、0.4MM间距；随后确认40AWG极细同轴线、300mm长度以及1-N Pin Assignment等关键条件，同时根据设备实际工作电压确定线材绝缘等级及成品耐压测试要求。需要注意的是，兼容替代并不意味着只更换线材，还需要确保连接器配合尺寸、插拔方向、端子排列、锁扣结构、阻抗性能、屏蔽方式和PCB端对插关系保持一致。我们公司专注于极细同轴线束的生产制造，可根据客户提供的原厂料号、产品图纸、样品或技术要求进行线材、端接、长度、Pin数及结构匹配，并可提供I-PEX 82286-100B-02-D兼容替代线束方案，帮助工程师进行样品验证、设计替代，也为采购人员提供第二供应商及国产兼容替代选择。
