I-PEX 82674-100B-01-D CABLINE®-UM 40AWG/50Ω 系列极细同轴线束替代品

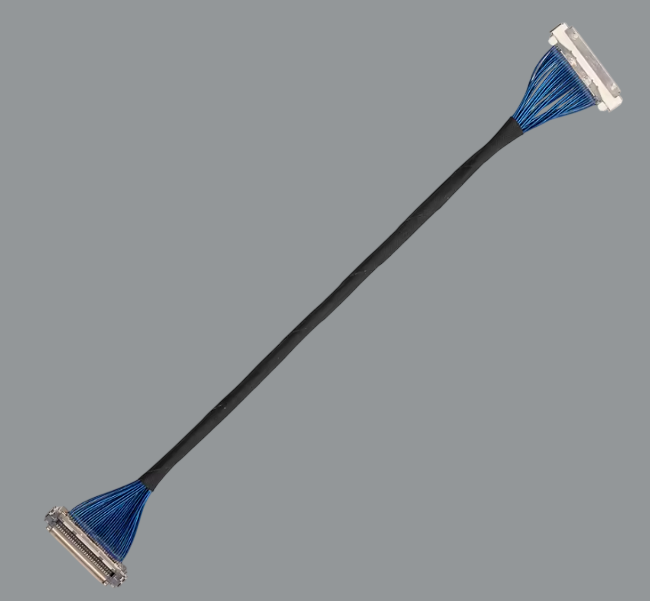

在高速电子设备内部，极细同轴线束不仅承担“把信号从A点传到B点”的基本连接功能，更直接影响高速信号的完整性、稳定性以及系统最终性能。本文聚焦 I-PEX 82674-100B-01-D 这款30Pin极细同轴线束，其对应的是 CABLINE®-UM 系列30Pin、40AWG、100mm长度的1-1 Pin Assignment评估线束方案，线材端配套连接器型号为 20878-030T-01，适配 AWG#40 极细同轴线。CABLINE®-UM连接器采用0.4mm Contact Pitch、Vertical Right Angle结构，并具备ZenShield®全屏蔽及机械锁扣设计，面向USB4、Thunderbolt、高速显示等高频高速内部互连应用。对于工程师而言，这类线束的选型重点不能只看Pin数、长度和外观尺寸，还必须关注线缆自身的阻抗、连接器接口结构以及整条信号链路之间的匹配关系；对于采购人员而言，则应关注替代线束能否在接口、线径、Pin Assignment、长度及高速传输性能等方面实现可靠兼容。

所谓阻抗匹配，简单理解就是让高速信号在“芯片/PCB—连接器—极细同轴线—连接器—PCB”的传输过程中，尽可能保持传输通道的电气特性连续。当信号频率和数据速率不断提高时，线束就不能再被简单理解为一根普通导线，而更接近一个具有传输线特性的高速信号通道。如果线缆特性阻抗与PCB走线、连接器及其他传输结构之间存在明显不连续，高速信号到达阻抗突变位置后就可能产生反射，进而造成信号幅度下降、波形畸变、眼图收缩、抖动增加以及串扰加剧等问题。尤其是CABLINE®-UM面向最高40Gbps/lane PAM3等级的高速应用时，信号上升沿非常快，阻抗不连续带来的影响会更加明显。因此，工程师在设计极细同轴线束时，需要从导体尺寸、绝缘层结构、屏蔽结构、线缆排列、连接器端接以及PCB接口等多个环节综合控制阻抗，而不是仅仅关注“线材是多少AWG”。**AWG#40决定的是导体尺寸等级，而阻抗则是由整个同轴结构及其周边电气环境共同决定的参数。**这也是为什么高速极细同轴线束在替代选型时，不能简单采用“同Pin数、同长度、同AWG”的方式判断完全兼容。

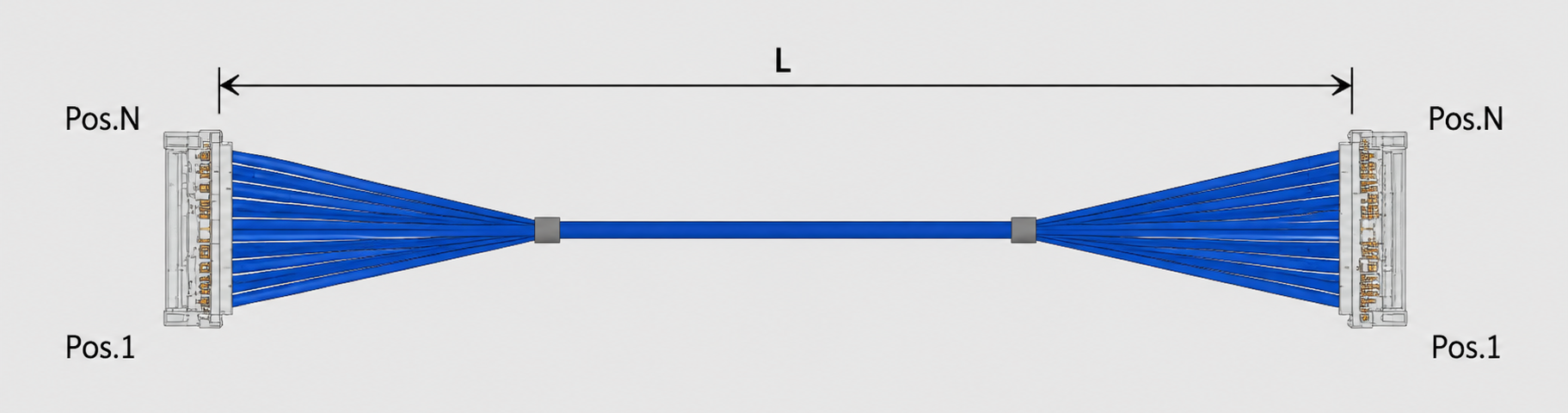

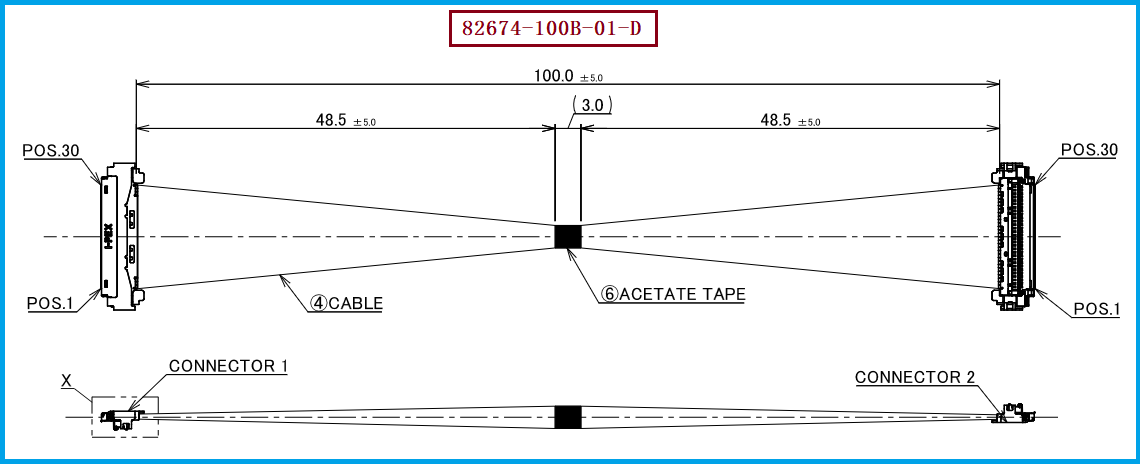

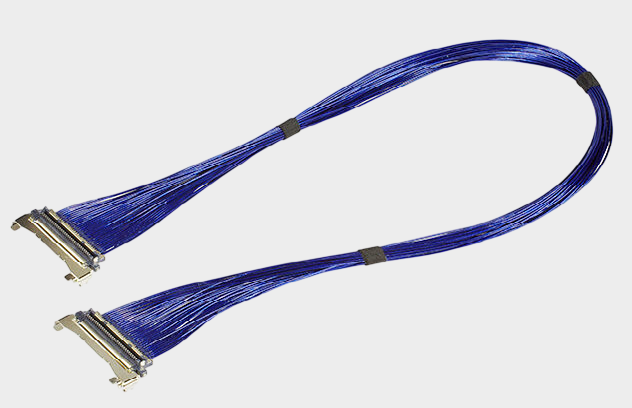

从具体产品方案来看，I-PEX 82674-100B-01-D属于30Pin、40AWG、100mm、1-1 Pin Assignment的极细同轴线束，配套线材端连接器为20878-030T-01，连接器对应的线材规格为AWG#40。其配套的CABLINE®-UM连接体系采用0.4mm超细触点间距，并通过全EMI屏蔽和多点接地结构改善高速信号环境，同时机械锁扣有助于提高连接保持可靠性。对于工程师来说，在进行国产替代或二次设计时，应重点核对30Pin数量、1-1线序、100mm长度、AWG#40线材、连接器接口结构以及高速信号通道的阻抗连续性；对于采购人员来说，则建议将“机械尺寸兼容”和“电气性能兼容”分开验证，不能仅依据连接器型号或产品外形判断替代成功。我们公司专注于极细同轴线束的生产制造，可围绕原有连接器接口、线材规格、Pin Assignment、长度及应用要求进行配套生产，我们公司可提供 I-PEX 82674-100B-01-D 兼容替代线束方案，帮助客户在保持原有系统接口和安装方式的基础上，获得国产化供应选择。

针对I-PEX 82674-100B-01-D的替代选型，建议工程师和采购人员首先确认连接器端是否仍采用20878-030T-01对应的30Pin接口体系，其次确认极细同轴线是否为AWG#40，并核实线束长度是否为100mm、两端是否采用1-1 Pin Assignment；在此基础上，还需要重点验证高速信号传输所需的特性阻抗、插损、回损、串扰及屏蔽连续性。特别是在USB4、高速显示、工业视觉等应用中，线束长度变化、线材结构变化或连接器端接工艺变化，都可能引起阻抗连续性变化。因此，国产替代不能只追求“型号对应”，更应进行样品打样、尺寸确认、导通测试以及高速信号完整性验证。对于批量采购，则建议在前期确认阶段锁定线材结构、连接器、端接工艺和关键电气指标，以降低后续批量导入风险。
