I-PEX 83043-100B-01-D CABLINE®-UM 40AWG/50Ω 系列极细同轴线束替代品

在笔记本电脑、高性能显示设备、工业视觉、AI终端及高速计算设备不断向轻薄化、高速化发展的背景下，设备内部连接不仅需要满足更多信号通道的传输需求，还需要兼顾有限空间、信号完整性以及EMI电磁兼容性能。此次介绍的 I-PEX 83043-100B-01-D，是一款CABLINE®-UM系列60Pin极细同轴线束，采用 60根AWG#40、50Ω Micro-Coaxial Cable（极细同轴线），线束长度为100mm，采用1-1直通Pin Assignment结构。其线材端连接器采用 I-PEX 20878-060T-01，配合CABLINE®-UM 60Pin连接器组件，实现高密度、高速信号的设备内部互连。根据相关产品资料，CABLINE®-UM采用0.4mm接触间距、Vertical Right Angle垂直直角结构，配合高度约2.2±0.15mm，并具有ZenShield®全EMI屏蔽及Mechanical Lock机械锁扣设计，产品平台支持最高40Gbps/lane PAM3高速传输，并可面向USB4、Thunderbolt 5、DisplayPort、eDP、HDMI、MIPI等高速接口应用。

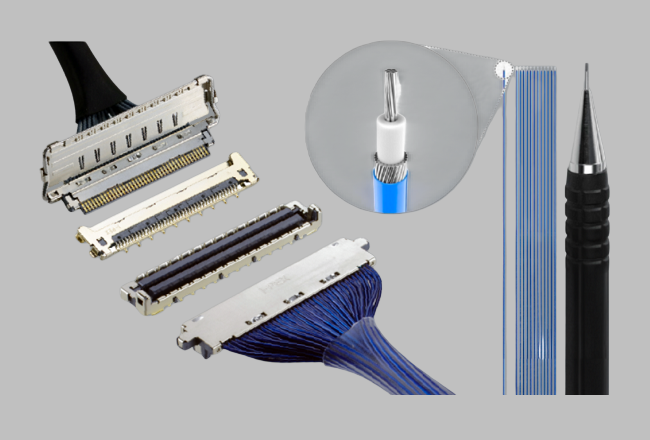

对于工程师而言，选购或开发极细同轴线束不能只看“多少Pin”和“多长”，线材规格与连接器规格同样是决定方案能否落地的重要因素。I-PEX 83043-100B-01-D所采用的核心线材规格为 AWG#40，属于非常细的Micro-Coaxial Cable规格，同时该系列连接器支持AWG36、AWG38、AWG40、AWG42、AWG44等多种极细同轴线规格，但不同线径存在阻抗匹配及电流承载方面的差异，因此实际选型时需要结合传输速率、信号类型、通道数量以及结构空间进行综合判断。对于本款60Pin产品来说，AWG#40与高密度CABLINE®-UM连接器形成了较好的小型化组合；而在连接器端，20878-060T-01是该60Pin线束所采用的重要配套型号，工程人员在进行连接器匹配、线束替换或BOM核对时，应重点确认Pin数、连接器系列、线材AWG、线序及端部结构是否一致。相关资料显示，CABLINE®-UM可提供30/40/50/60Pin等规格，其60Pin连接器宽度按照“5.0＋0.4×Pin数量”计算约为29mm，能够在较小空间内实现高密度信号连接。

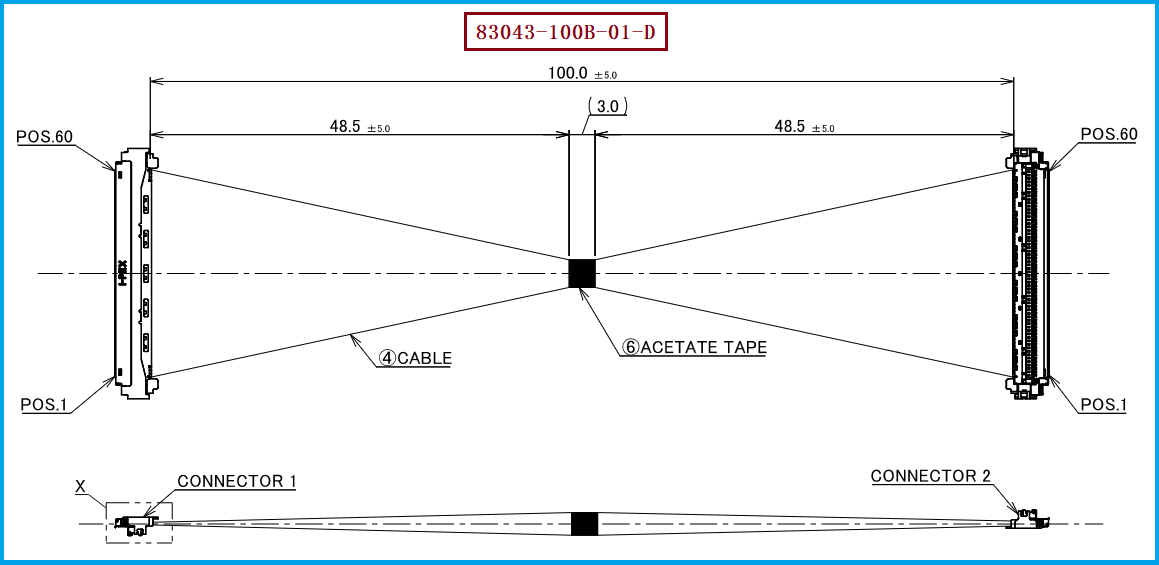

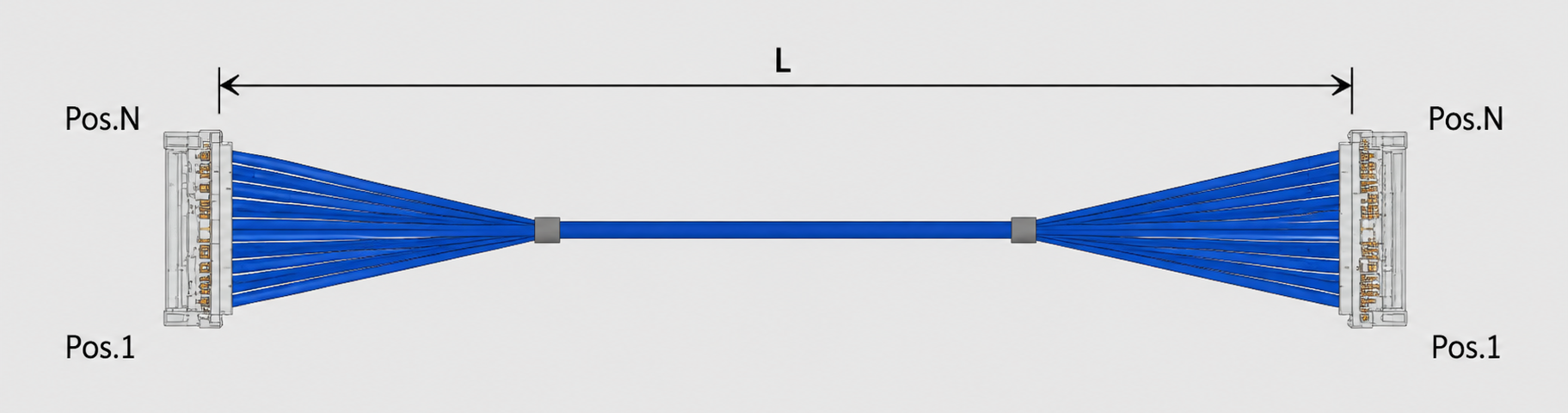

在实际项目中，“I-PEX连接器对应极细同轴线束选型”建议从连接器型号、Pin数量、线材规格、长度、Pin Assignment以及应用速率几个维度逐项确认。首先要确认设备端所使用的是哪一个I-PEX连接器系列，例如本方案属于CABLINE®-UM系列，并对应60Pin结构；其次确认线材AWG规格，本产品为AWG#40，不能简单用其他AWG线材直接替换，因为线径变化可能进一步影响阻抗、衰减、串扰、机械尺寸以及连接器适配性；再次需要确认线束长度，83043-100B-01-D为100mm，同时其Pin Assignment为1-1，如果设备要求的线序或长度不同，就需要重新确认对应线束型号。I-PEX资料中的CABLINE-UM评估样品还覆盖30Pin、40Pin、50Pin、60Pin以及100mm、200mm、300mm等不同组合，因此工程师在选型时应先确定“连接器Pin数＋线材AWG＋长度＋线序”，采购人员则应将这些参数与供应商图纸、样品及BOM逐项核对，而不能仅凭一个I-PEX料号进行模糊采购。 对于高速应用，还应进一步关注极细同轴线的阻抗控制、信号完整性和屏蔽性能；CABLINE®-UM本身采用ZenShield®全EMI屏蔽及多点接地设计，并具有机械锁扣，有助于满足高速设备对EMC及连接可靠性的要求。

对于需要进行国产化、供应链优化、第二供应商导入或原厂线束替代的项目，建议以原I-PEX线束的完整规格作为基准，而不是只按照连接器外形寻找“看起来相同”的产品。以 I-PEX 83043-100B-01-D为例，兼容替代评估至少应围绕CABLINE®-UM 60Pin接口、线材端连接器I-PEX 20878-060T-01、AWG#40极细同轴线、50Ω特性阻抗、100mm长度、1-1线序以及两端连接器的机械尺寸和出线结构进行确认；在此基础上，还应根据实际设备的高速信号要求，对导通、绝缘、耐压、阻抗、插入损耗、回波损耗、串扰及屏蔽效果等项目进行验证。对于采购人员而言，如果原厂料号存在交期、价格或供应稳定性方面的问题，可以优先要求供应商提供“同规格实物样品＋工程图纸＋线材规格＋连接器型号＋测试数据”进行比对，再推进小批量验证和量产导入。我们公司可提供：I-PEX 83043-100B-01-D兼容替代线束方案，可围绕原产品的60Pin、AWG#40极细同轴线及对应连接器结构进行兼容替代开发，并可根据客户实际设备的长度、线序、出线方向及应用要求进行极细同轴线束方案匹配，为工程师提供从样品验证到批量生产的线束制造支持。
