I-PEX 82902-100B-02-D CABLINE®-UM 40AWG/50Ω 系列极细同轴线束替代品

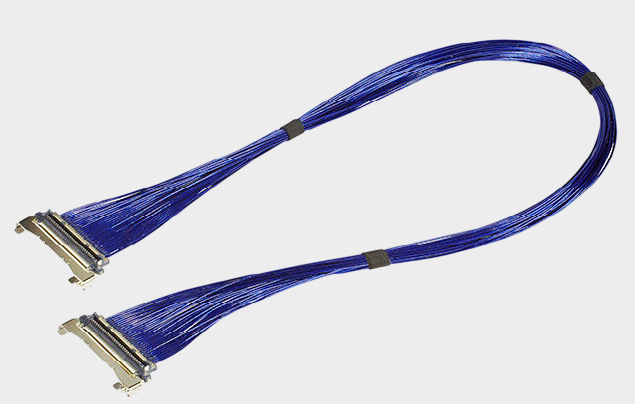

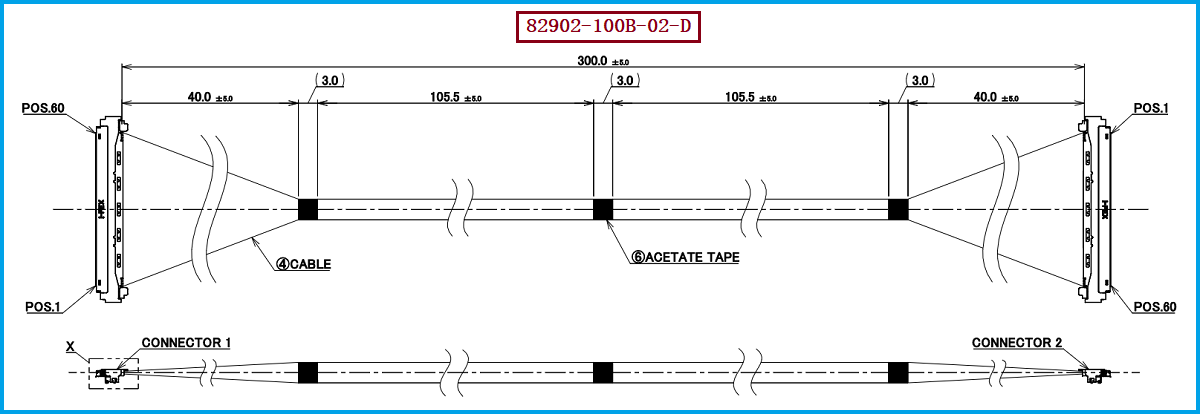

在高速电子设备不断向轻薄化、高密度和高速率发展的背景下，极细同轴线束凭借良好的高速信号传输能力、空间利用率和抗电磁干扰能力，已经成为显示模组、高性能计算设备、工业视觉、AI终端、笔记本电脑等设备内部高速互连的重要方案。本次介绍的 I-PEX 82902-100B-02-D，属于 I-PEX CABLINE®-UM 系列评估用极细同轴线束，采用 60Pin、40#AWG Micro-Coaxial Cable、300mm长度、1-N Pin Assignment方案，其线材端使用的连接器型号为 20878-060T-01，该连接器可适配 40#AWG 极细同轴线材。与之配套的 CABLINE®-UM 连接器采用0.4mm接触间距、垂直直角出线结构，支持30～60Pin规格，并面向高速信号传输应用。对于工程师而言，评估此类线束时不能只看“能否插上”，还需要进一步关注Pin数、线径、长度、端接方式、阻抗、信号完整性及设备内部空间等因素。

对于采购人员和研发工程师来说，**极细同轴线束国产替代方案如何评估？**首先应建立与原厂方案一致的技术基准，而不是单纯寻找一个“尺寸相近”的线束。以 I-PEX 82902-100B-02-D 为例，替代方案需要重点核对其60Pin配置、40#AWG线材、300mm长度、1-N连接方式以及连接器匹配关系，同时还应关注极细同轴线本身的特性阻抗、衰减、串扰、屏蔽结构、导体与绝缘材料、端子压接/焊接质量等。尤其对于USB4、Thunderbolt、高速显示等应用，线束长度增加后，高频损耗和信号完整性问题会更加明显，因此国产替代评估应从“机械兼容、电气兼容、信号性能、可靠性、批量一致性”几个维度综合判断。只有在连接器能够可靠配合、线材规格符合设计要求，并经过实际设备高速信号测试后，才能真正判断替代方案是否具备工程导入价值。

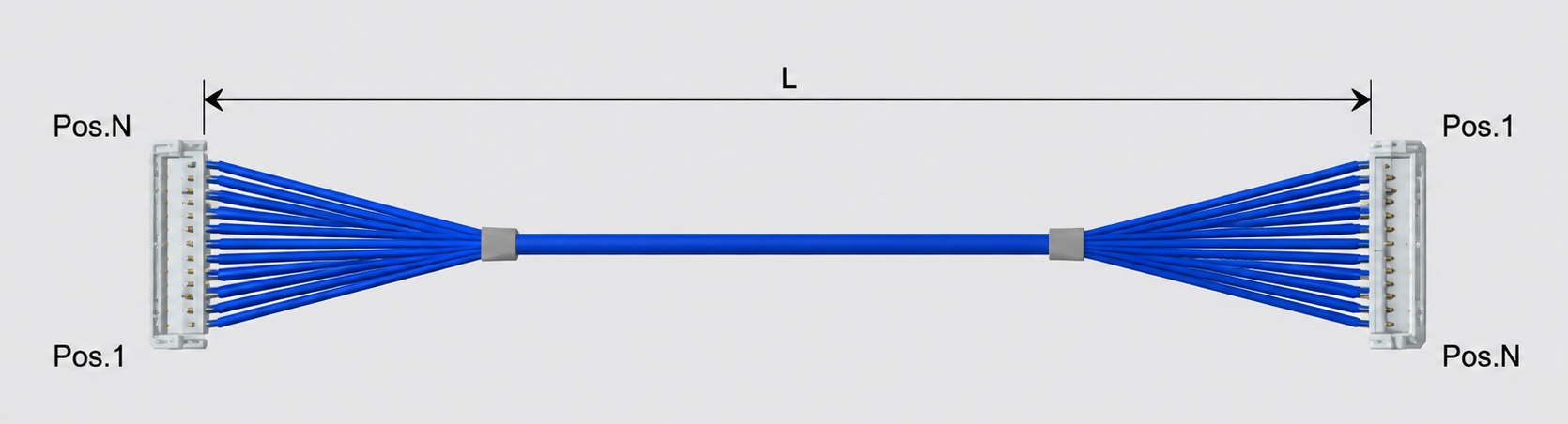

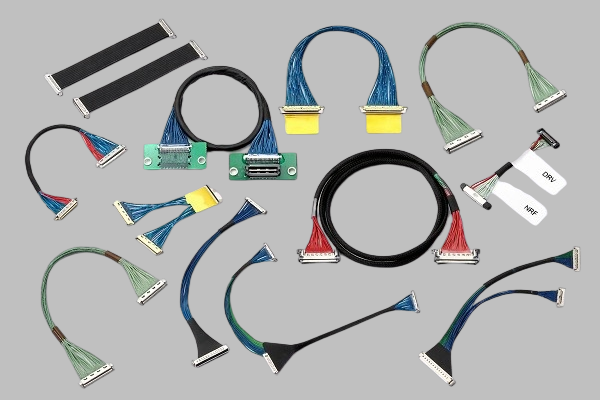

从配套关系来看，I-PEX 82902-100B-02-D 使用的线材端连接器型号为 20878-060T-01，对应60Pin CABLINE®-UM Plug Housing，并适配 40#AWG Micro-Coaxial Cable。因此，在进行国产替代时，建议工程师首先确定设备端所使用的连接器系统及Pin定义，再根据原线束的长度、出线方向、Pin Assignment和线材规格进行一对一设计。对于生产厂家而言，真正的替代能力不仅体现在“可以做出一条线”，更体现在极细同轴线的精密剥线、端接、组装、屏蔽处理、尺寸控制和批量一致性上。我们公司可提供 I-PEX 82902-100B-02-D 兼容替代线束方案，可围绕原产品的连接器配置、40#AWG线材规格、Pin数、线束长度及应用需求进行兼容设计与生产制造，为研发打样、产品验证及批量采购提供极细同轴线束国产替代选择。

对于计划导入国产替代方案的企业，建议采购和工程部门共同参与评估：如果设备端已经确定使用 20878-060T-01，并且设计要求为40#AWG极细同轴线，那么可优先以 I-PEX 82902-100B-02-D 的60Pin、300mm、1-N方案作为技术参考基准；如果实际项目的线长、Pin Assignment或布线空间不同，则不应机械照搬原型号，而应根据整机结构重新确认。尤其是高速信号项目，建议在样品阶段重点验证插拔配合、端子保持力、线束尺寸、特性阻抗、插入损耗、回波损耗、串扰及高速协议稳定性，并结合实际主板和终端设备进行测试。采购人员则应进一步考察供应商的样品交付能力、生产一致性、质量控制和长期供货能力。这样才能从“国产替代样品”进一步走向“可量产、可持续供货的国产替代方案”。
