I-PEX 83044-100B-01-D CABLINE®-UM 40AWG/50Ω 系列极细同轴线束替代品

在笔记本电脑、高性能显示设备、工业视觉、AI计算设备及高速数据处理终端中，内部互连空间越来越紧凑，同时USB4、Thunderbolt 5、高速显示等接口对信号完整性提出了更高要求。I-PEX 83044-100B-01-D是一款60Pin、40AWG、长度200MM的极细同轴线束，其配套使用的线材端连接器型号为20878-060T-01，属于I-PEX CABLINE®-UM系列连接方案。CABLINE®-UM采用0.4mm接触间距、垂直直角结构，并具有ZenShield®全EMI屏蔽及机械锁扣设计，可用于高密度、高速率的设备内部连接。从工程师角度看，这类极细同轴线束不仅需要关注线径、长度、Pin数和连接器结构，还需要综合考虑阻抗、信号衰减、串扰、EMI以及装配可靠性；对于采购人员而言，则需要进一步确认产品料号、端子配置、线材规格、长度、公差及批量一致性是否满足整机BOM和替代供应要求。

对于极细同轴线束而言，连接器插拔寿命并不是单纯的“能插拔多少次”问题，而是会直接影响连接器结构、端子接触稳定性、线束固定方式以及整机维护设计。在设备装配、维修、更换显示模组或模块调试过程中，如果连接器需要反复插拔，插拔动作会使端子接触区域产生机械磨损，同时也会对极细同轴线与端子压接区域产生一定机械应力。因此，工程师在设计I-PEX 83044-100B-01-D这类60Pin极细同轴线束时，需要充分考虑连接器的机械锁扣、插拔方向、保持力以及线束弯折和拉力控制。CABLINE®-UM采用Mechanical Lock机械锁结构，可以增强连接后的保持可靠性，减少设备振动或装配后连接松脱的风险；但在实际产品设计中，仍应避免把连接器当作线束受力点，尤其在200MM长度的极细同轴线束布局中，应合理规划出线方向、弯曲半径和固定位置，使插拔产生的机械力尽量不要传递到极细同轴线与端子的连接区域。对于需要频繁维修的设备，应优先确认连接器实际应用条件、插拔次数及装配工具要求，而对于一次装配、长期使用的消费电子或工业设备，则更应重视一次装配后的接触稳定性与抗振动能力。

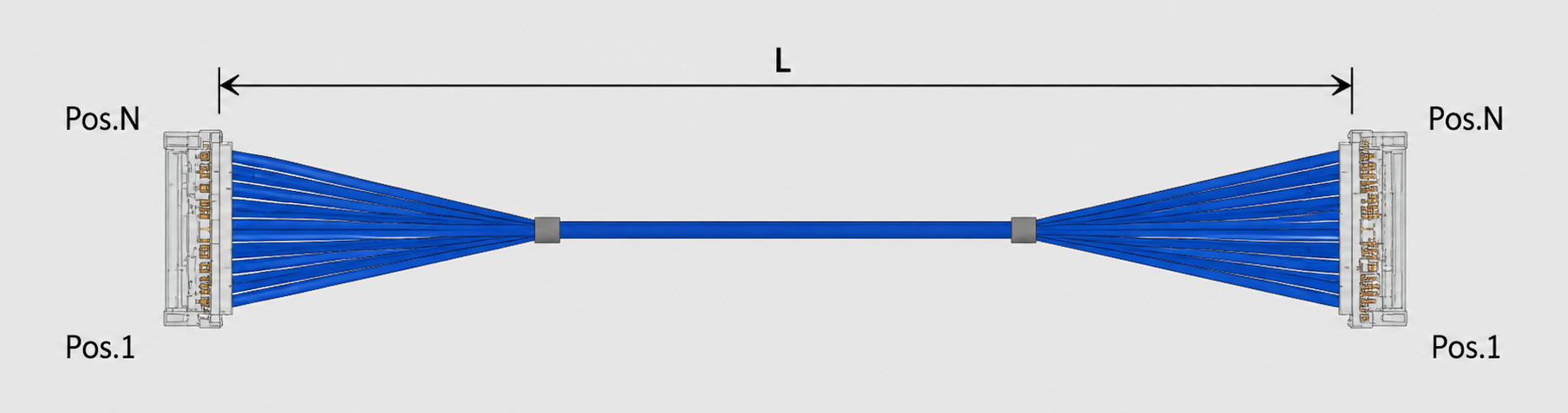

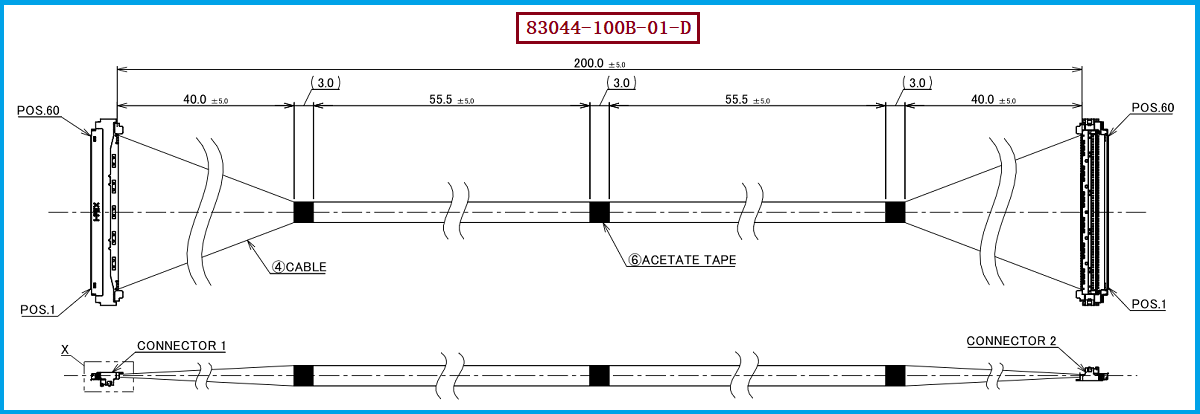

I-PEX 83044-100B-01-D对应的是60Pin极细同轴线束方案，配套线材端连接器为20878-060T-01，线束长度为200MM。CABLINE®-UM连接器采用0.4mm Contact Pitch，官方产品系列支持30、40、50、60Pin等规格，并支持AWG36、AWG38、AWG40、AWG42、AWG44等极细同轴线规格；其中40AWG是该评估线束系列的重要规格之一。对于工程师而言，选型时不能仅依据“60Pin+200MM”进行简单替换，而应进一步核对Pin Assignment、信号定义、连接器配合关系、线材特性阻抗、高速差分对走线以及屏蔽结构。尤其当应用涉及USB4、Thunderbolt、高速DisplayPort、eDP或其他高速信号时，线束长度变化、端接工艺以及连接器区域的结构一致性都可能影响最终信号完整性。对于采购人员而言，则应将“料号一致”进一步落实到连接器型号、Pin数、线径、长度、Pin Assignment、端接方式及关键尺寸公差等实际规格，避免仅凭外观相似或连接器可以插合，就判断两款线束可以直接互换。

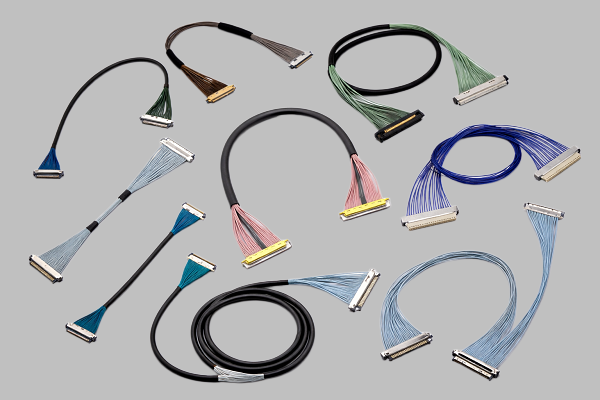

在实际项目中，如果原设计采用I-PEX 83044-100B-01-D，建议工程师首先确认原线束的60Pin配置、40AWG线材、200MM长度以及20878-060T-01线材端连接器是否与设备端PCB连接器及机械空间完全匹配，再根据实际高速信号需求确认阻抗、插损、串扰和屏蔽性能。若项目进入国产化、供应链优化、成本控制或第二供应商导入阶段，则不建议只以“连接器型号相同”作为替代判断依据，而应通过连接器配合尺寸、端子排列、线材结构、压接质量、导通性能、阻抗及高速信号测试等维度进行验证。对于需要保持原设备结构和装配方式的项目，可以围绕原始线束的Pin数、长度、线径、连接器及Pin Assignment进行一对一开发，并根据客户PCB空间和走线方向调整线束出线及成型方式。我们公司可提供：I-PEX 83044-100B-01-D兼容替代线束方案，可根据客户实际设备需求进行极细同轴线束的规格确认、连接器端接、长度及结构匹配，并针对样品验证和批量生产需求提供相应的替代制造方案。对于采购部门而言，这种方式也有助于在保持原有接口和装配逻辑的基础上建立稳定的替代供应渠道。
