I-PEX 83045-100B-01-D CABLINE®-UM 40AWG/50Ω 系列极细同轴线束替代品

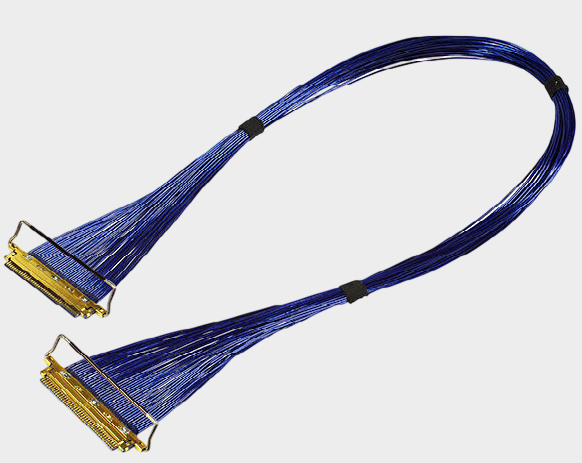

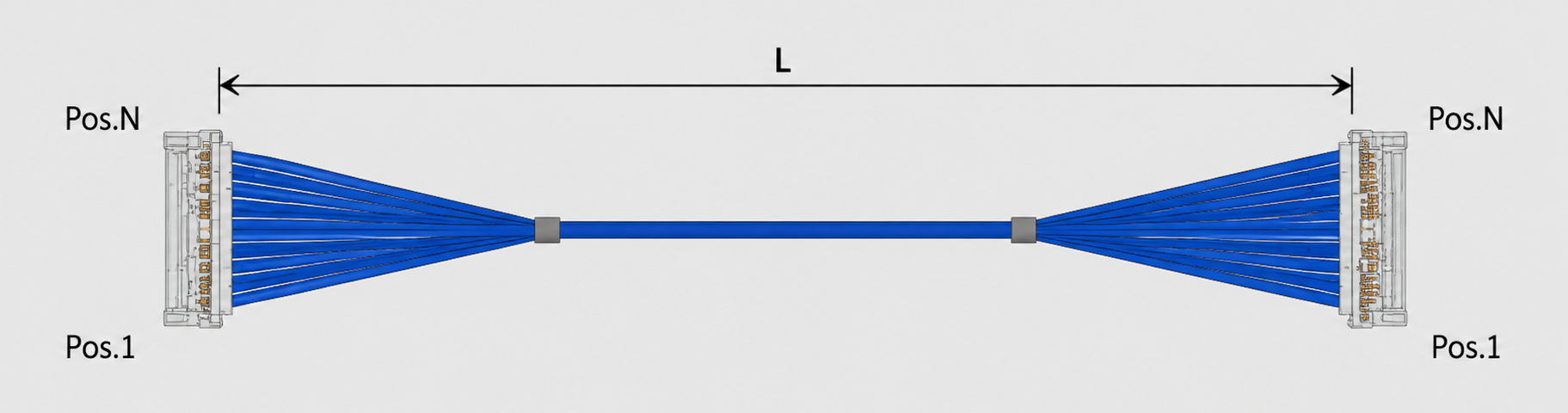

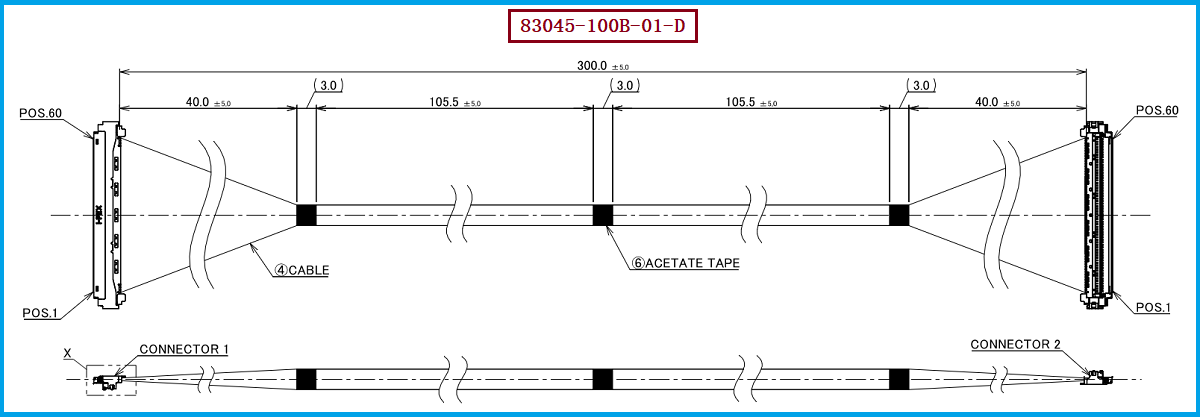

在笔记本电脑、AI终端、高性能显示、工业视觉、高速计算及其他空间受限的电子设备中，随着高速信号速率不断提升，线束不仅要满足“能连接”，还需要同时兼顾信号完整性、阻抗控制、EMI抑制、结构尺寸、插拔可靠性以及批量制造一致性。I-PEX CABLINE®-UM系列连接器采用0.4mm接触间距、Vertical Right Angle垂直直角结构，配合后高度约为2.2±0.15mm，并支持30/40/50/60Pin等规格，面向USB4、Thunderbolt 5、DisplayPort、eDP、HDMI、MIPI等高速应用。本文重点介绍的I-PEX 83045-100B-01-D属于CABLINE®-UM系列60Pin、40AWG、1-1线位定义的极细同轴线束，其线材端使用的连接器型号为20878-060T-01，对应两端连接、1-1 Pin Assignment结构。对于工程师和采购人员而言，这类产品在进行国产化、二供导入或兼容替代时，真正需要关注的并不是单一料号是否“看起来一样”，而是连接器、线材、电气性能、尺寸及加工工艺是否能够形成完整匹配。

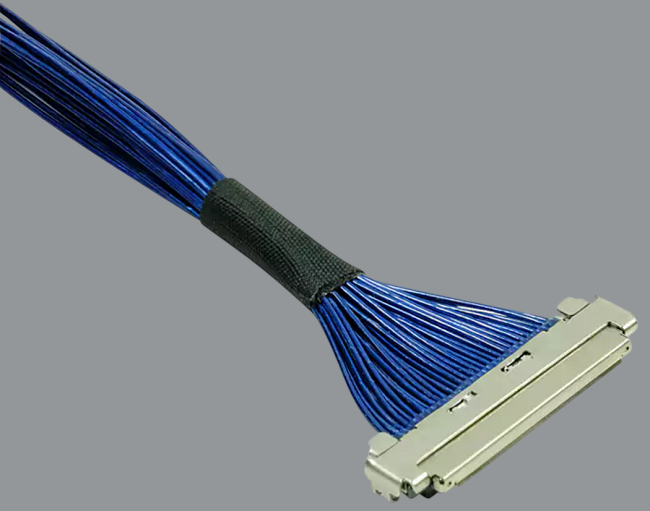

进行极细同轴线束连接器替代时，第一步应确认连接器的机械接口参数。以I-PEX 83045-100B-01-D为例，其配套线材端连接器为20878-060T-01，属于CABLINE®-UM 60Pin Plug Housing体系，连接器采用0.4mm Contact Pitch，整体属于高密度微型连接结构。替代产品需要重点确认Pin数量是否一致、触点间距是否一致、插拔方向是否一致、连接器外形尺寸及安装空间是否匹配，以及公母端之间的配合关系是否能够与原PCB端连接器可靠连接。尤其需要注意，0.4mm Pitch并不意味着任何0.4mm间距连接器都可以直接替换，还需要进一步核对端子排列、接触区域、锁扣结构、金属屏蔽壳体、配合高度、插拔方向和线缆出线方向等。CABLINE®-UM采用Mechanical Lock机械锁扣，同时具备ZenShield®全屏蔽结构，因此替代设计不仅要解决“插得进去”，还要确保锁止、保持力和屏蔽连接状态满足实际设备要求。对于工程师来说，建议在立项阶段就同步核对原连接器规格书、PCB焊盘设计和3D结构空间；对于采购人员，则应要求供应商明确提供对应的兼容连接器型号及配套线束验证资料，从源头降低后续试装失败风险。

对于高速极细同轴线束，连接器替代不能只看机械尺寸，电气性能往往才是决定替代方案能否真正导入的核心因素。I-PEX CABLINE®-UM面向最高40Gbps/lane PAM3高速传输应用，支持USB4 Gen4、Thunderbolt 5等高速接口，因此连接器与极细同轴线之间必须形成良好的阻抗连续性。I-PEX 83045-100B-01-D采用40AWG极细同轴线，1-1线位定义，在进行替代时，应重点确认线材AWG规格、特性阻抗、导体结构、绝缘材料、屏蔽结构、衰减、串扰以及工作频率范围，同时检查连接器端接区域是否会产生明显阻抗突变。连接器本身的ZenShield®全屏蔽设计及多点接地结构，也是高速应用中需要重点关注的因素，因为高速信号频率越高，连接器、压接/端接区域以及屏蔽结构对EMI和信号完整性的影响越明显。此外，还应结合实际传输距离评估插入损耗、回波损耗和信号衰减，而不能仅依据“同Pin数、同AWG”判断产品完全兼容。对于采购选型而言，建议将连接器型号、线径、阻抗、屏蔽方式、端接工艺及高速信号测试结果作为供应商技术确认的重要依据。我们公司可提供：I-PEX 83045-100B-01-D兼容替代线束方案，可根据客户原有连接器接口、线材规格、长度、线位定义及设备结构需求进行极细同轴线束匹配与生产制造。

对于I-PEX 83045-100B-01-D这类60Pin高速极细同轴线束，如果客户的目标是进行国产替代、供应链优化或第二供应商导入，建议不要单纯按照原厂料号寻找“外观相似”的线束，而应按照“连接器接口＋线材规格＋Pin Assignment＋长度＋结构＋电气性能＋可靠性”进行综合确认。首先确认原产品是否为60Pin CABLINE®-UM接口体系，线材端连接器是否对应20878-060T-01；其次确认两端是否采用1-1线位定义，避免因Pin Mapping不同造成信号错位；随后根据设备实际空间确认线束长度、出线方向、弯折半径、连接器高度及布线方式；对于高速信号，则需要进一步确认40AWG极细同轴线的阻抗和高频传输性能。CABLINE®-UM官方产品体系覆盖30～60Pin评估线束，并提供100mm、200mm、300mm等不同长度的样品规格，因此在进行替代开发时，可以结合实际设备结构选择对应长度，再通过样品装机、导通测试、阻抗测试、信号完整性测试、EMI/EMC验证及可靠性测试逐步确认。对于采购人员而言，建议优先选择能够同时完成连接器兼容、极细同轴线制造、端接加工和成品测试的供应商，这样能够减少多供应商协作带来的质量责任划分和交期风险。
