PCIe高速线束3M 8KH2-0723-0150替代方案

在服务器、存储设备、高性能计算（HPC）以及医疗影像设备等高速数据系统中，PCIe信号传输的稳定性与带宽能力至关重要。3M推出的8KH2-0723-0150属于PCIe高速延长线组件，基于双轴（Twin Axial）电缆结构设计，能够在有限空间内实现稳定、高带宽的数据传输。这类线束组件通常用于PCIe卡扩展、GPU/加速卡连接以及服务器内部高速互连，为系统设计提供更灵活的布局方案。

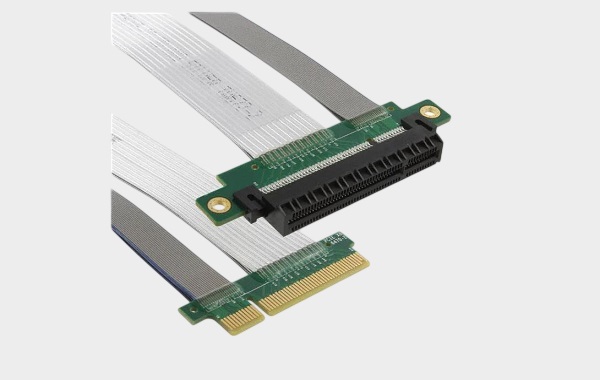

一、3M 8KH2-0723-0150线束组件简介

3M 8KH2-0723-0150是8KXX系列PCIe高速电缆组件中的典型型号，采用扁平双轴结构并具备屏蔽设计，可有效降低信号损耗与电磁干扰，适用于高速数据传输环境。

主要技术特点：

  •  PCIe x8接口设计，98位连接结构

  •  插座到卡边（Receptacle to Card Edge）连接方式

  •  线缆长度：150 mm

  •  双轴扁平电缆结构，30 AWG导线

  •  屏蔽设计，提高信号完整性

  •  工作温度范围：-20℃～85℃

  •  支持PCIe 2.0 / PCIe 3.0高速标准

  •  差分阻抗约85Ω

该系列PCIe双轴线缆组件采用连续屏蔽结构，可在较小弯折半径下保持稳定的信号性能，同时减少信号反射和串扰，从而提升系统整体数据传输可靠性。此类产品常被用作服务器主板与扩展卡之间的PCIe延长或转接连接。

二、选型和兼容与替代方案参考及建议

对于使用3M 8KH2-0723-0150的系统设计或设备维护，在成本控制、供应周期或国产化替代方面，可重点关注以下几个方面：

1、关键兼容参数

替代产品应保持以下核心指标一致：

  •  PCIe x8接口结构

  •  98Pin连接规格

  •  双轴（Twinax）高速线缆

  •  85Ω差分阻抗

  •  150mm线长或相同电气长度

  •  屏蔽结构与30AWG线径

2、可兼容系列参考

  •  同系列不同长度型号（如250mm、500mm）

  •  PCIe x8 Twinax高速线缆组件

  •  PCIe高速延长线或Riser Cable

3、国产替代建议

在国产化方案设计中，可通过以下方式实现替代：

  •  采用等效Twinax高速线材结构

  •  使用兼容PCIe卡边连接器方案

  •  进行高速信号仿真（SI）验证

  •  根据服务器或设备结构进行定制线长

通过以上方式，可在保证高速信号完整性的前提下，实现更具成本优势和供应稳定性的国产线束组件替代。

3M 8KH2-0723-0150 PCIe x8双轴线束组件是一款面向高速计算平台设计的PCIe延长连接方案，具备高带宽、低损耗以及良好的柔性结构特点，在服务器、存储设备和医疗设备等领域具有广泛应用。在系统设计过程中，合理关注PCIe通道数、阻抗、线长和屏蔽结构等关键参数，可有效保证高速信号传输质量。同时，通过兼容设计与国产替代方案的推进，也能够为设备制造商带来更稳定的供应链与更具竞争力的成本结构。

我们长期专注于该品牌高速连接器及线束组件的国产替代研究与应用方案开发。如果您对相关替代产品、选型方案或采购合作感兴趣，或正在评估国产化替代方向，欢迎联系：张经理（18665383950，微信同号），期待与更多客户及行业伙伴深入交流与合作。
