3M 8KC5-0742-0250 PCIe x16高速线束替代

在服务器、高性能计算（HPC）、存储系统及工业计算平台中，高速数据传输对线束组件的信号完整性与稳定性提出了更高要求。作为高速互连领域的重要产品之一，3M推出的PCIe双轴线缆组件被广泛应用于板对板、扩展卡及Riser结构中。其中，型号 3M 8KC5-0742-0250 是PCIe x16高速延长线束组件的典型代表，能够在保证信号完整性的同时提升系统设计灵活性。本文将对该型号线束的结构特点、技术参数及选型替代方案进行简要介绍，为工程设计与采购提供参考。

一、产品概述与核心特点

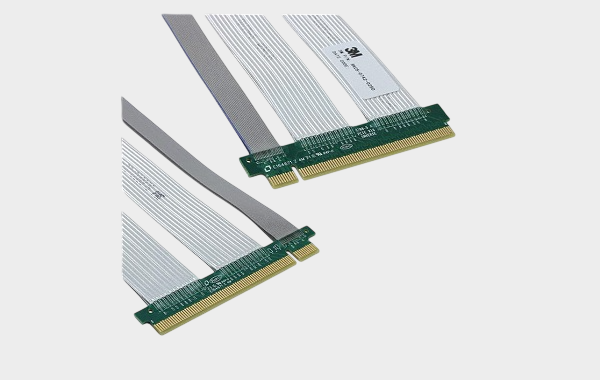

3M 8KC5-0742-0250 属于 8KXX 系列 PCIe 双轴线缆组件，采用 Twin Axial（双轴）高速线缆结构，主要用于PCI Express接口延长或板间互连。该产品通过高性能屏蔽结构与精密连接设计，可有效降低串扰和信号损耗。

主要技术特性：

  •  连接结构：PCIe x16 Card Edge to Card Edge

  •  接触位数：164 Position

  •  线缆类型：扁平双轴高速线缆（Twin Axial）

  •  标准长度：250 mm

  •  线规：30 AWG

  •  最大单触点电流：约1.1 A

  •  阻抗特性：约85Ω差分阻抗

  •  工作温度范围：-20℃～80℃

  •  结构特点：柔性可折叠、连续屏蔽结构

该线束支持PCIe 3.0高速传输架构，单通道速率可达到8Gbps，x16配置理论带宽可达128Gbps，非常适用于服务器GPU扩展、加速卡连接、存储控制器及高端计算平台。其柔性扁平线缆结构还可有效改善机箱内部散热与布线空间问题。

二、选型和兼容与替代方案参考及建议

在实际项目中，工程师在选型 8KC5-0742-0250 或类似PCIe高速线束时，建议重点关注以下几个关键参数：

1、接口规格匹配

需确认PCIe接口规格是否为 x16 Card Edge结构，并确保164位触点排列完全兼容。

2、线缆长度与空间结构

标准长度为250mm，同时该系列也提供500mm或定制长度版本。替代方案需要保持相近长度与弯折性能，以避免信号损耗。

3、阻抗与高速性能

高速PCIe信号要求 85Ω差分阻抗，替代产品必须满足高速信号完整性要求，包括屏蔽结构与串扰控制。

4、兼容替代思路

在国产化替代或成本优化方案中，可以重点参考以下方向：

  •  同结构 PCIe x16 Twinax高速线束组件

  •  相同触点数量（164Pin）与Card Edge接口

  •  支持PCIe 3.0或以上速率

  •  扁平柔性Twinax屏蔽线缆结构

通过在接口结构、阻抗特性、线缆结构和高速性能等方面保持一致，可以实现对3M原型号线束的兼容替代，从而在成本控制与供应稳定性方面获得更优方案。

3M 8KC5-0742-0250 是一款专为PCIe高速互连设计的双轴线缆组件，凭借高带宽传输能力、稳定的信号完整性以及灵活的结构设计，在服务器、数据中心及高性能计算设备中具有广泛应用价值。在当前电子设备高速化与模块化趋势下，兼容替代方案也逐渐成为行业关注的重点，通过合理的结构与性能匹配，可以实现稳定可靠的国产化替代。

如果您正在寻找 3M该系列连接器或线束组件的国产兼容替代方案，我们长期专注于该品牌连接器的国产化替代研究及应用方案开发。如您对相关替代产品有兴趣或有采购需求，也欢迎联系：尹经理（18013280527，微信同号），期待与更多行业伙伴深入交流合作。
