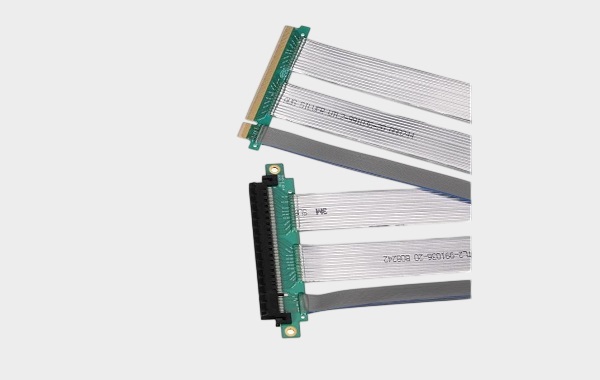

3M 8KH8-0967-0500 PCIe线束解析

在服务器、高性能计算设备以及数据中心架构中，高速互连线束承担着关键的数据传输任务。作为全球知名材料与电子连接解决方案供应商，3M推出的Twin Axial系列PCIe高速线缆组件被广泛应用于高带宽、高速率系统设计中。其中，型号 8KH8-0967-0500 是一款典型的PCIe扩展线束组件，主要用于实现主板与扩展卡之间的高速信号连接，同时为系统布局提供更大的设计灵活性。

一、3M 8KH8-0967-0500线束组件简介

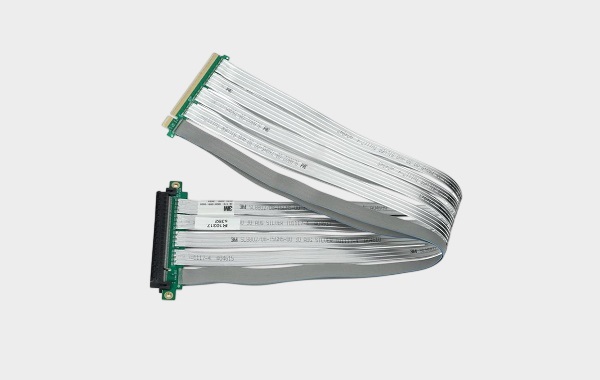

8KH8-0967-0500 属于3M 8Kxx系列Twin Axial PCI Express延长线组件，主要面向高速服务器、存储设备及高性能计算平台设计。该线束采用扁平双轴（Twin Axial）结构，可有效降低信号损耗并提升抗干扰能力。

主要技术特点：

  •  接口类型： PCIe x8 卡边连接结构

  •  触点数量： 约98位连接位置

  •  线缆结构： 扁平双轴高速线缆

  •  标准长度： 500mm

  •  信号性能： 支持PCIe高速数据传输应用

  •  结构优势： 柔性可折叠结构，适合紧凑空间布线

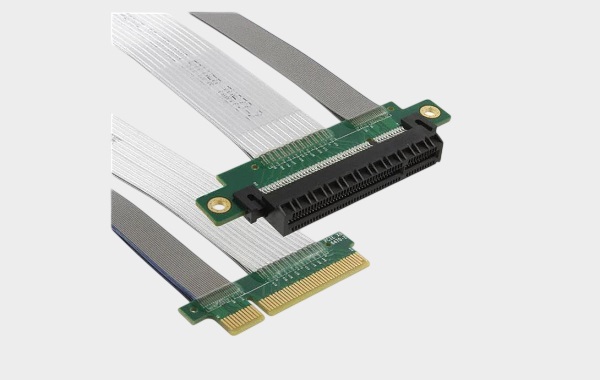

Twin Axial结构的优势在于其连续屏蔽设计，可显著减少信号串扰和高频共振，同时保持稳定的信号完整性。因此，这类线束在服务器GPU扩展、PCIe转接、存储设备互连等场景中非常常见。

二、典型应用场景

3M 8KH8系列PCIe线束组件通常应用于以下场景：

1、服务器与数据中心设备

用于主板与扩展卡之间的PCIe高速连接，例如GPU扩展、AI加速卡或高速存储设备。

2、高性能计算系统（HPC）

在需要高速信号传输且空间受限的系统结构中，通过Twin Axial线缆替代部分PCB走线，提升设计灵活性。

3、模块化硬件架构

在模块化服务器或工业计算平台中，通过PCIe延长线实现板卡布局优化，同时提升散热空间和设备可靠性。

这类线束通过柔性扁平结构和高屏蔽性能，在保持高速信号稳定性的同时，也能显著改善系统内部的线缆管理。

三、选型和兼容与替代方案参考及建议

在实际项目中，工程师在选择 8KH8-0967-0500 或其替代方案时，通常需要重点关注以下关键参数：

1、PCIe通道规格

确认系统所需通道数（如x8或x16），确保线束与主板接口匹配。

2、线缆长度

常见标准长度包括250mm、500mm等，不同机箱结构需要不同长度设计。

3、阻抗与信号完整性

Twin Axial线缆通常为 85Ω差分阻抗，必须与PCIe信号标准匹配，以避免信号衰减。

4、安装结构

包括Straddlemount、Surface Mount或Card Edge等不同连接方式，需要根据PCB结构选择。

国产兼容替代建议：

对于需要降低成本或优化供应链稳定性的企业，可以选择在以下条件下进行国产替代方案评估：

  •  兼容 PCIe x8接口标准

  •  满足 85Ω差分阻抗设计

  •  使用 双轴高速线缆结构

  •  保持 500mm等标准长度规格

  •  确保高速信号完整性测试（SI测试）符合PCIe规范

通过合理设计连接器结构、屏蔽方式和线缆材料，目前国产方案在服务器线束、GPU延长线及高速数据传输领域已经具备较强的替代能力。

3M 8KH8-0967-0500 Twin Axial PCIe线束组件凭借其高带宽传输能力、优异的信号完整性以及灵活的布线特性，广泛应用于服务器、高性能计算和数据中心设备中。在系统设计中，合理选择线束长度、接口类型和阻抗参数是保证高速信号稳定运行的关键。同时，在供应链优化趋势下，兼容规格的国产替代线束也正在成为越来越多企业关注的解决方案。
