I-PEX 82896-100B-02-D CABLINE®-UA II 44AWG/50Ω 系列极细同轴线束替代品

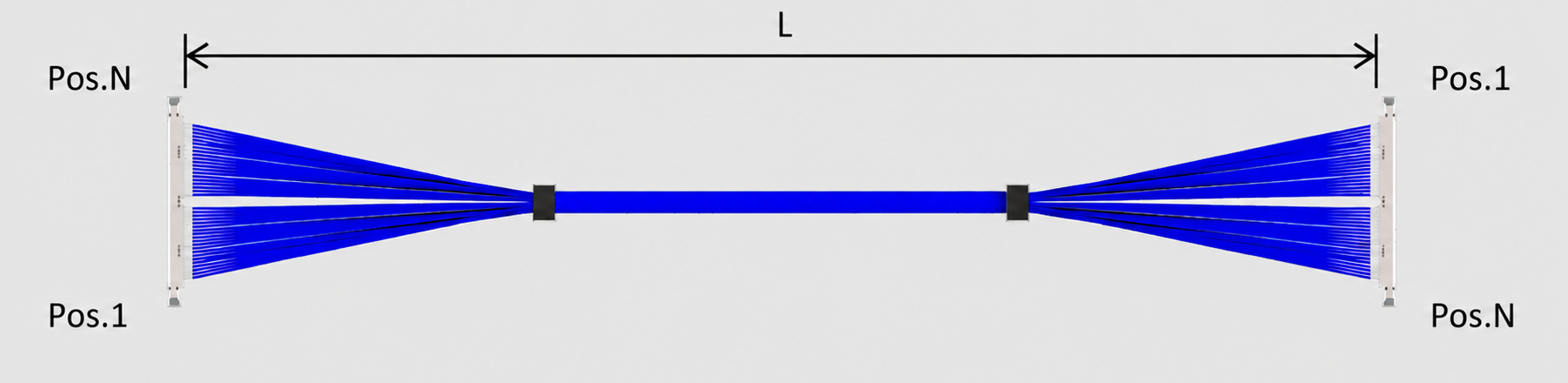

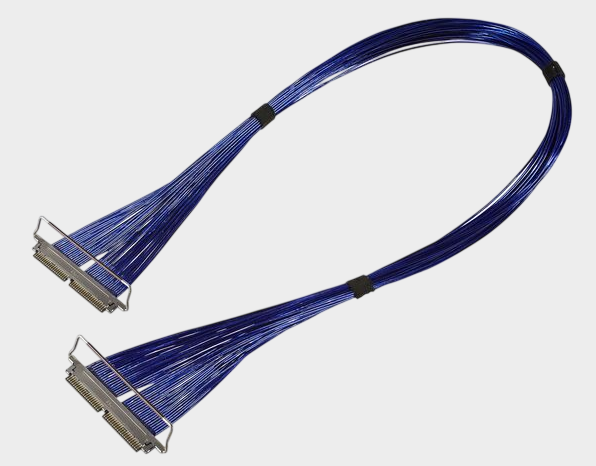

在笔记本电脑、平板电脑、显示模组、摄像模组及其他轻薄型电子设备中，内部连接空间不断压缩，而高速信号通道数量却持续增加，对线束的尺寸、信号传输和连接可靠性提出了更高要求。I-PEX CABLINE®-UA II正是面向这类应用推出的0.3mm间距极细同轴连接方案，其中 I-PEX 82896-100B-02-D 为32Pin、300mm、1-N结构的Micro-Coaxial Cable Harness，采用 AWG#44、50Ω极细同轴线材。该线束配套使用的线材端连接器型号为 20497-032T-30，适配AWG#44极细同轴线。I-PEX官方资料显示，CABLINE®-UA II采用Vertical Right Angle结构，配合高度约1.27±0.1mm，深度约2.9mm，可提供26P、32P、40P和50P等规格，适用于空间紧凑的高速信号连接场景。

极细同轴线通常由中心导体、绝缘层、屏蔽层和外护套等结构组成，其核心特点是在非常小的外径下保持相对稳定的高频传输特性。与普通单芯线相比，同轴结构能够通过屏蔽层形成更明确的信号传输路径，在高速数字信号应用中有利于控制电磁干扰和串扰；同时，AWG#44等更细线径能够降低线束整体占用空间和重量。对于 82896-100B-02-D 这类32P高密度线束而言，32路极细同轴线集中在紧凑连接器中，可以在有限的设备内部空间完成多通道信号传输。CABLINE®-UA II本身采用0.3mm Contact Pitch、多点接地设计，并提供5Gbps/lane NRZ的参考传输能力，官方还介绍其小型Plug结构可用于穿越转轴等狭窄空间，因此特别适合轻薄化、高密度及高速信号连接需求。

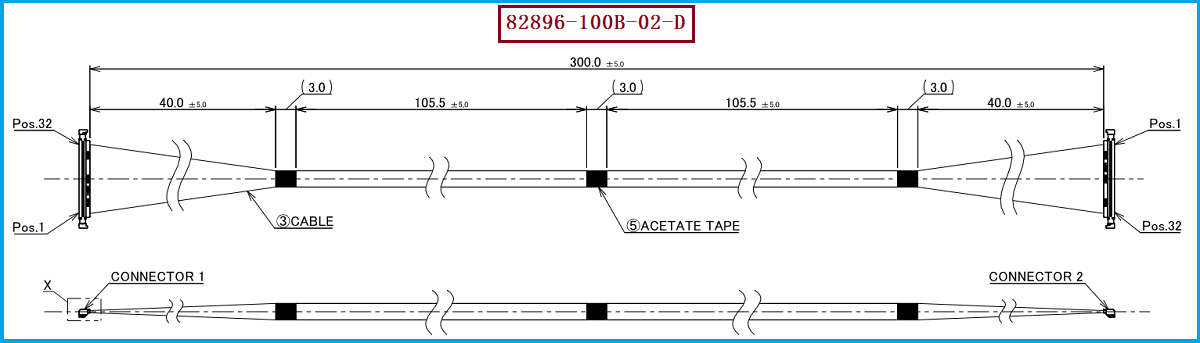

对于工程师而言，选择 I-PEX 82896-100B-02-D 或开发兼容替代线束时，不能只核对“32P”和“300mm”两个参数，还需要同时确认连接器、线序、线径、阻抗、端接结构以及线束长度等关键条件。本型号对应 32P、AWG#44、50Ω Micro-Coaxial Cable、300mm、1-N，线材端连接器为 20497-032T-30；I-PEX官方资料显示，CABLINE®-UA II的Micro-Coaxial Cable支持AWG42、AWG44和AWG46，其中AWG44参考额定电流为0.19A/contact。对于采购人员而言，则应重点核实原供应商料号、替代连接器匹配关系、线材规格及实际交付尺寸，避免仅以“同Pin数、同AWG”的方式判断兼容性。尤其对于高速信号线束，还应根据整机应用进一步验证阻抗、插损、回损、串扰及EMI等指标。

如果设备原设计使用 I-PEX 82896-100B-02-D，建议替代开发时以原图纸和实际装配条件为基础，对连接器型号、32P脚位定义、300mm线长、1-N连接关系、AWG#44 Micro-Coaxial Cable以及端部加工尺寸进行逐项确认。CABLINE®-UA II官方还提供32P的100mm、200mm及300mm不同长度方案，因此在产品结构允许的情况下，也可以根据实际走线空间重新确认长度；但不同长度、不同连接方式的料号不能直接视为完全等效。对于国产替代项目，建议先进行样品打样，再通过导通、绝缘、耐压、尺寸、拉力、弯折以及高速信号完整性等项目进行验证，在机械、电气和信号性能均满足设备要求后再导入批量生产。我们公司可提供：I-PEX 82896-100B-02-D兼容替代线束方案，可围绕20497-032T-30连接器、AWG#44极细同轴线及客户实际长度、Pin位和出线结构要求进行国产替代开发，为工程师选型和采购国产化提供线束配套支持。
