I-PEX 82148-100B-02-D CABLINE®-UA II 44AWG/50Ω 系列极细同轴线束替代品

32PIN、0.3MM超细间距，面向高密度高速连接

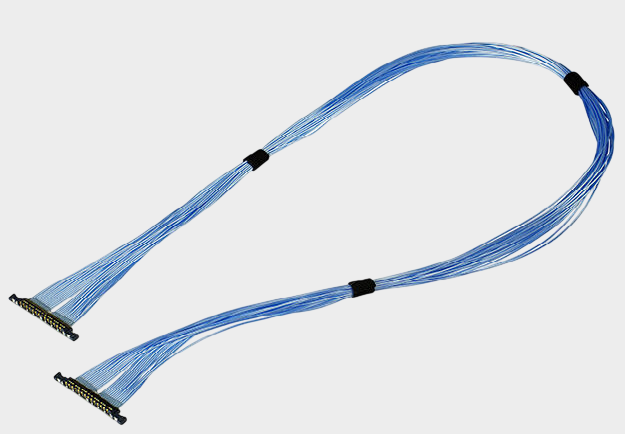

在笔记本电脑、显示模组、摄像设备、VR/AR及其他轻薄型电子设备中，PCB空间越来越紧凑，而高速信号通道数量却不断增加。在这种设计趋势下，既要满足高速信号传输，又要控制线束占用空间，极细同轴线束逐渐成为工程师进行高速内部连接时的重要方案。本次介绍的产品为 I-PEX CABLINE®-UA II系列极细同轴线束，产品料号为 82148-100B-02-D。该型号为32Pin、200mm长度的官方样品线束，采用Micro Coaxial Cable结构；其线材端使用 20497-032T-30连接器，连接器为 32PIN、0.3MM Pitch。I-PEX官方资料显示，CABLINE-UA II采用0.3mm端子间距、Vertical Right Angle垂直直角结构，支持26/32/40/50Pin，并面向空间受限的小型电子设备。

---

为什么极细同轴线束适合高频传输？
极细同轴线束并不是单纯因为“线径细”才适合高频信号传输，更重要的是其同轴结构能够对高速信号形成相对稳定的传输环境。中心导体负责传输信号，外围绝缘层与屏蔽结构共同构成受控的电磁传输路径，可以减少外部噪声对信号的影响，并有助于控制高速信号传输过程中的串扰和电磁干扰。

对于工程师而言，高频传输真正关注的是阻抗控制、信号完整性、插损、回损、串扰以及屏蔽性能。I-PEX CABLINE-UA II官方资料给出的参考传输能力为 5Gbps/lane NRZ，并列出了USB 3.1 Gen 1、V-by-One HS 1.4、HDMI 1.3、eDP及MIPI等参考应用标准。需要注意的是，这些属于连接器的参考应用信息，实际线束能达到的传输性能仍需要结合具体Micro Coax规格、线长、连接器结构、PCB及整机SI设计进行验证。

---

82148-100B-02-D的结构特点，更适合轻薄设备内部布线
对于高速电子设备而言，线束不仅要“传得快”，还要“放得下”。CABLINE-UA II采用小型化Plug结构，官方资料显示其40Pin连接器尺寸小于一枚一分钱硬币；同时，官方还给出了0.29mm外径同轴线制作的26Pin线束穿过Φ2.65mm内径转轴或软管的参考案例，这说明该系列产品针对转轴、狭窄通道及小型化设备内部布线进行了结构优化。

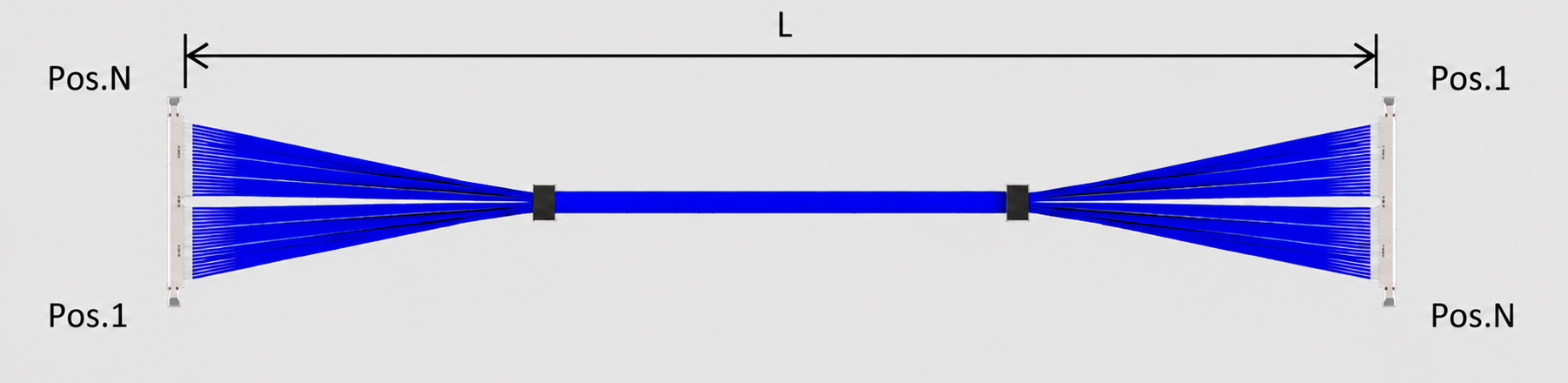

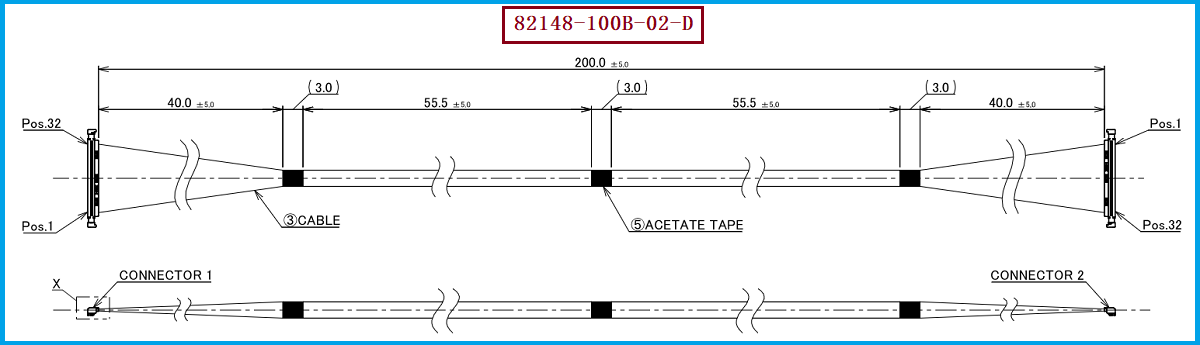

从具体的 82148-100B-02-D来看，该线束对应CABLINE-UA II 32P、200mm、1-N结构，使用 20497-032T-30线材端连接器，32PIN、0.3MM间距。对于工程师来说，在进行替代设计时不能只看“32Pin”和“0.3mm”两个参数，还需要同步核对连接器端接结构、线材AWG、阻抗、长度、脚位定义、出线方向以及最终装配空间。尤其是高速信号应用，线束的端接质量和整体阻抗连续性同样会影响最终信号完整性。

---

选型和兼容与替代方案参考及建议
如果客户原设计采用 I-PEX 82148-100B-02-D，进行国产兼容替代时，建议首先以原厂图纸为基础确认连接器体系，再根据实际电气需求确定Micro Coax线材规格。CABLINE-UA II官方支持AWG42、AWG44、AWG46 Micro Coax，官方页面同时列出了不同线径对应的额定电流；其中AWG44为0.19A/contact，AWG42为0.20A/contact，AWG46为0.15A/contact。

对于采购人员而言，替代方案除了关注单价，还应重点核对料号对应关系、连接器型号、32PIN/0.3MM规格、线长、线序、阻抗、外径、端接一致性以及批量交付能力。对于工程师而言，则建议在样品阶段进一步进行导通、耐压、绝缘、阻抗及高速信号完整性验证，再根据设备实际结构进行可靠性确认。基于原厂82148-100B-02-D的结构与规格要求，我们公司可提供：I-PEX 82148-100B-02-D兼容替代线束方案，可根据客户现有图纸、样品及技术要求进行极细同轴线束的打样、规格匹配与批量制造，为需要国产兼容替代的客户提供线束方案支持。

---

高速、小型化与国产替代需求推动极细同轴线束应用
I-PEX 82148-100B-02-D是一款面向CABLINE-UA II体系的32P极细同轴线束，其配套线材端连接器为 20497-032T-30，32PIN、0.3MM Pitch。极细同轴线束的价值并不只是“小”，而是在有限空间内同时兼顾高速信号传输、屏蔽、柔性布线和高密度连接需求，这也是其越来越多应用于轻薄型、高速电子设备内部连接的重要原因。I-PEX官方资料也明确将CABLINE-UA II定位于小型连接空间、转轴穿线以及EMI屏蔽等应用。我是【3W电子元器件网】，我们公司拥有完善的极细同轴线束生产体系与技术团队，可满足各类同轴线束的定制与替代需求；欢迎联系：张经理 18913228573（微信同号）。对于正在寻找 I-PEX 82148-100B-02-D兼容替代产品的工程师和采购人员，可围绕“原型号参数确认—连接器及线材匹配—样品打样—电气与结构验证—批量导入”这一流程进行评估。我们公司专注于极细同轴线束的生产制造，可针对客户实际应用需求提供相应的兼容替代线束开发与生产服务。
