I-PEX 82895-100B-02-D CABLINE®-UA II 44AWG/50Ω 系列极细同轴线束替代品

对于工程师和采购人员来说，“极细同轴线束最细可以做到多细”并不能只看一个AWG数字，而要综合考虑同轴线结构、绝缘材料、屏蔽层、外径、阻抗以及连接器端子的加工能力。以 I-PEX CABLINE®-UA II 为例，该系列采用 0.3mm Contact Pitch，支持 AWG42、AWG44、AWG46 Micro-Coaxial Cable，属于面向高密度、小型化设备的极细同轴连接方案；官方还展示了采用约 0.29mm外径同轴线制作的26Pin线束，可通过内径Φ2.65mm的转轴或软管。由此可以看出，在实际工程应用中，极细同轴线已经可以做到非常小的外径，但最终能够做到多细，还需要根据目标阻抗、信号速率、机械强度、弯折要求及连接器端接工艺综合确定。

从工程设计角度看，把线材做细只是第一步，更重要的是在有限外径下保持稳定的电气和机械性能。线径进一步缩小后，导体截面积、屏蔽结构、机械强度和加工容差都会变得更加敏感，高速信号应用还需要关注阻抗一致性、插入损耗、回波损耗以及串扰等指标。因此，选择极细同轴线时不能简单理解为“AWG越小越好”，而应根据设备内部空间和高速接口要求选择合适规格。CABLINE®-UA II 的参考传输速度为 5Gbps/lane NRZ，官方列出的参考应用包括 USB 3.1 Gen1、V-By-One HS 1.4、HDMI 1.3、eDP及MIPI相关标准，因此对于工程师而言，真正需要验证的是“极细尺寸与信号完整性之间能否取得平衡”。

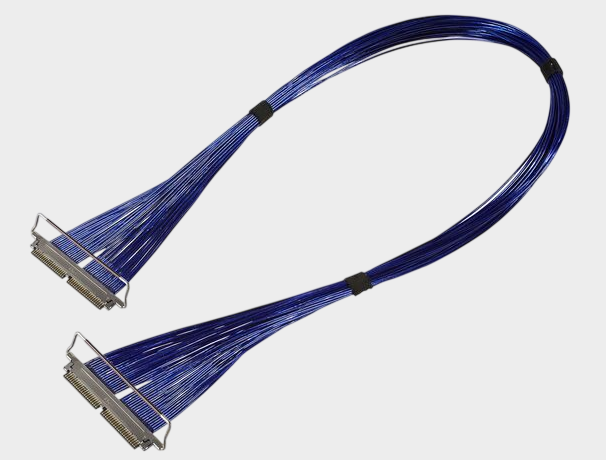

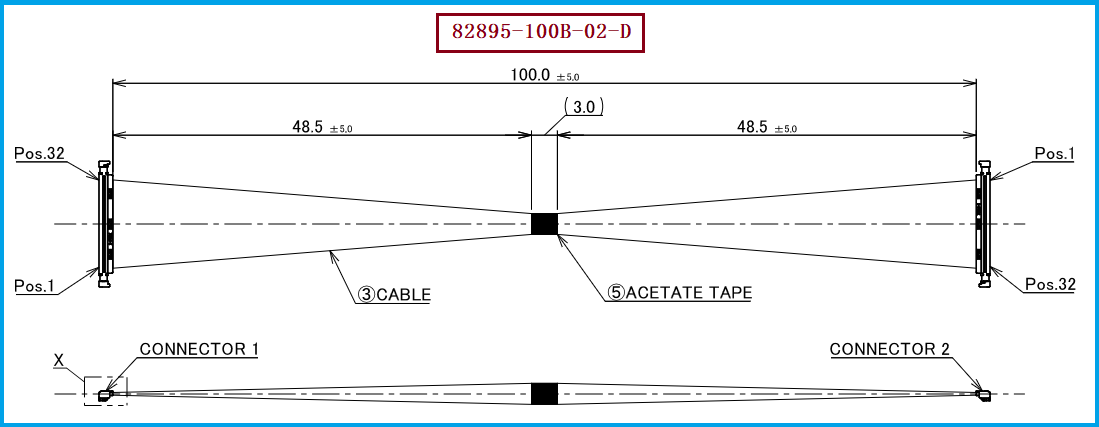

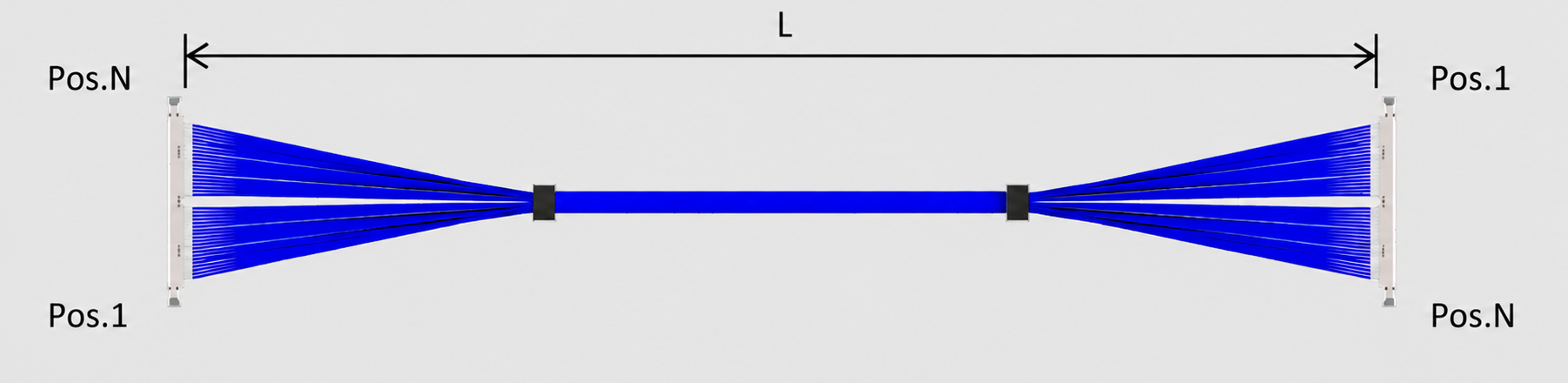

此次对应的产品型号为 I-PEX 82895-100B-02-D，属于 CABLINE®-UA II 32Pin Micro-Coaxial Harness，官方样品规格为 44AWG、100mm、1-N。该线束采用32根极细同轴线，两端配套CABLINE®-UA II结构，线材端使用的连接器型号为 20497-032T-30。从工程图角度看，该产品不仅需要满足100mm长度和32P数量要求，还需要保证线序、端接、固定及整体装配结构与原设计相匹配。因此，如果客户正在进行I-PEX原装线束替代，采购时不能只核对“32Pin+100mm”，还应进一步确认AWG、阻抗、线位定义、连接器型号以及两端端接关系。I-PEX官方产品页面明确将 82895-100B-02-D 列为32P、44AWG、100mm、1-N评估线束。

对于需要进行国产化、供应链备份或成本优化的客户，建议工程师首先按照原线束的 Pin数、Pitch、连接器结构、线规、阻抗、长度及线位定义建立完整规格，再进行替代验证；采购人员则应重点确认替代厂商能否长期稳定供应相同连接器配套线束，并关注样品一致性和批量生产能力。针对本产品，我们可以按照 CABLINE®-UA II 32P、44AWG、100mm、1-N 的目标规格进行极细同轴线束开发，并配套 20497-032T-30 线材端连接器结构。我们公司可提供：I-PEX 82895-100B-02-D兼容替代线束方案，可根据客户实际设备空间、长度、线序及信号传输要求进行样品打样和规格匹配，适合用于原厂线束替代、国产化导入以及项目备选供应商开发。
