I-PEX 83034-100B-01-D CABLINE®-UA II 44AWG/50Ω 系列极细同轴线束替代品

随着笔记本电脑、显示模组、摄像设备、VR/AR设备以及精密电子产品不断向轻薄化、高集成度和高速化发展，设备内部不仅需要传输更多高速信号，同时还要求线束占用空间尽可能小。在这种设计环境下，极细同轴线兼顾了细线径与屏蔽传输结构，可以在有限空间内完成高速信号连接。其基本工作原理是利用中心导体传输信号，外围绝缘层和屏蔽结构形成相对稳定的传输环境，从而帮助控制外部电磁干扰及相邻通道之间的串扰。对于高频高速信号而言，线材结构、阻抗控制、屏蔽性能以及连接器匹配需要作为一个整体进行设计，因此极细同轴线并不是简单的“细线”，而是一种面向高密度高速连接的线缆方案。I-PEX CABLINE®-UA II采用0.3mm Contact Pitch、垂直直角结构，并支持AWG42、AWG44、AWG46 Micro-Coaxial Cable，适合空间受限的高速信号连接场景。

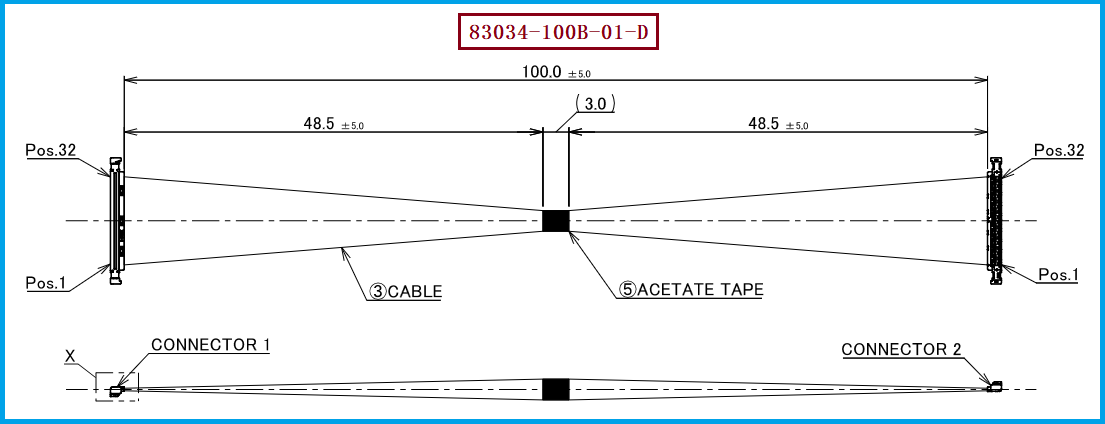

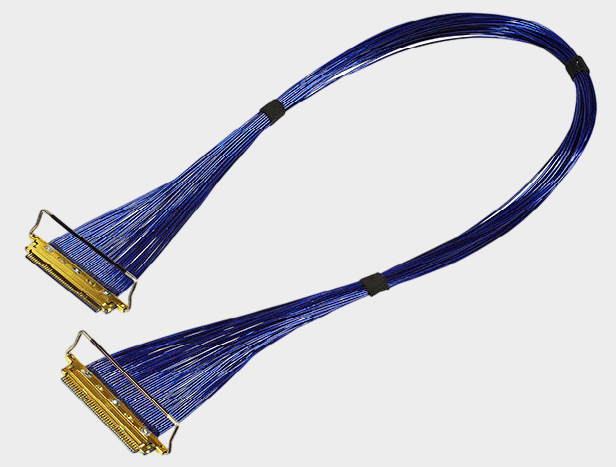

本次介绍的极细同轴线束型号为I-PEX 83034-100B-01-D，对应CABLINE®-UA II 32Pin、100mm、1-1结构。根据I-PEX官方产品页面，该型号属于32Pin、44AWG Micro-Coaxial Cable、100mm、1-1的评估线束；对应线材端使用的Plug Housing型号为20497-032T-30，连接器端子间距为0.3mm。 结合83034C0工程图，该线束采用32根AWG#44、50Ω Micro-Coaxial Cable，颜色为蓝色，两端线路按照1-1方式对应，即1对1、2对2直至32对32。对于工程师而言，AWG44、50Ω、32P、100mm、1-1、0.3mm Pitch是这款产品进行选型和替代开发时需要重点确认的核心参数；对于采购人员而言，则应避免仅按照“32Pin+100mm”进行询价，而应同步核对具体料号、线材规格、端接方向和连接器型号。

高频高速信号对传输链路中的阻抗连续性、串扰、EMI和信号完整性更加敏感。极细同轴线通过中心导体、绝缘层和屏蔽层构成较完整的传输结构，相比普通离散线，在高密度布线环境中更容易形成受控的信号传输通道；同时，屏蔽层能够降低外部电磁环境对信号链路的影响，并帮助控制相邻信号之间的耦合。CABLINE®-UA II进一步采用多点接地设计，I-PEX官方资料将其作为抗EMI设计特点，并给出5Gbps/lane NRZ的参考传输速度，同时列出USB 3.1 Gen1、V-by-One HS 1.4、HDMI 1.3、eDP及MIPI等参考应用。 因此，对于工程师来说，极细同轴线的优势在于能够将高速传输、细径化、高密度布线和电磁兼容设计结合起来；对于采购人员来说，则意味着采购时不能只比较单价，还需要关注线材AWG、阻抗、长度、连接器、屏蔽结构以及最终信号性能验证。

针对I-PEX 83034-100B-01-D进行兼容替代时，建议优先按照原图纸建立完整的技术参数表，重点核对32Pin数量、100mm长度、1-1线路定义、AWG#44 Micro-Coaxial Cable、50Ω阻抗以及两端连接器结构。该型号使用的线材端连接器型号为20497-032T-30，对应CABLINE®-UA II 32Pin Plug Housing；官方推荐的相关组件还包括20496-032T-40 Plug Cable Assembly、2679-032-10 Plug Metal Cover以及20498-032E-41 Receptacle。 在实际替代开发过程中，还应进一步确认线材外径、端接尺寸、Pin定义、两端相对方向、Bonding及胶带固定方式，并通过导通、绝缘、耐压及高速信号完整性等项目进行验证。我们公司可提供：I-PEX 83034-100B-01-D兼容替代线束方案，可根据客户图纸、样品及应用要求，针对AWG44极细同轴线材、32Pin高密度连接、100mm长度及1-1端接结构进行兼容替代开发和批量制造。
