为什么极细同轴线束需要进行耐弯折测试？

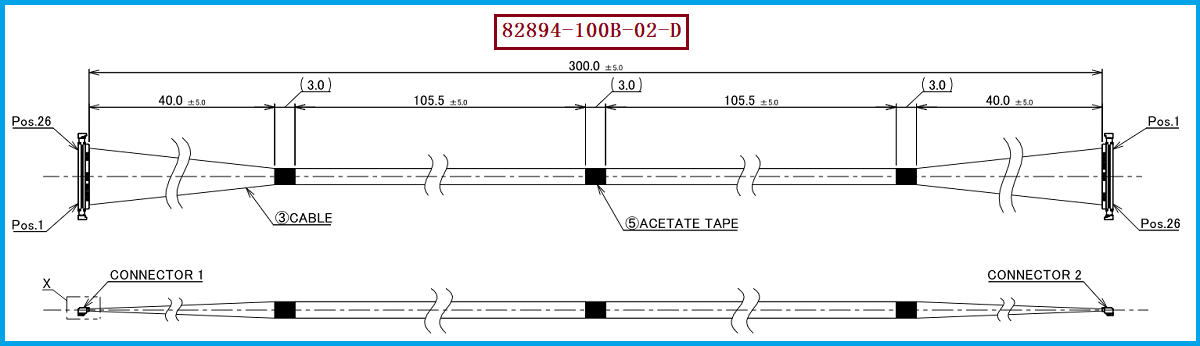

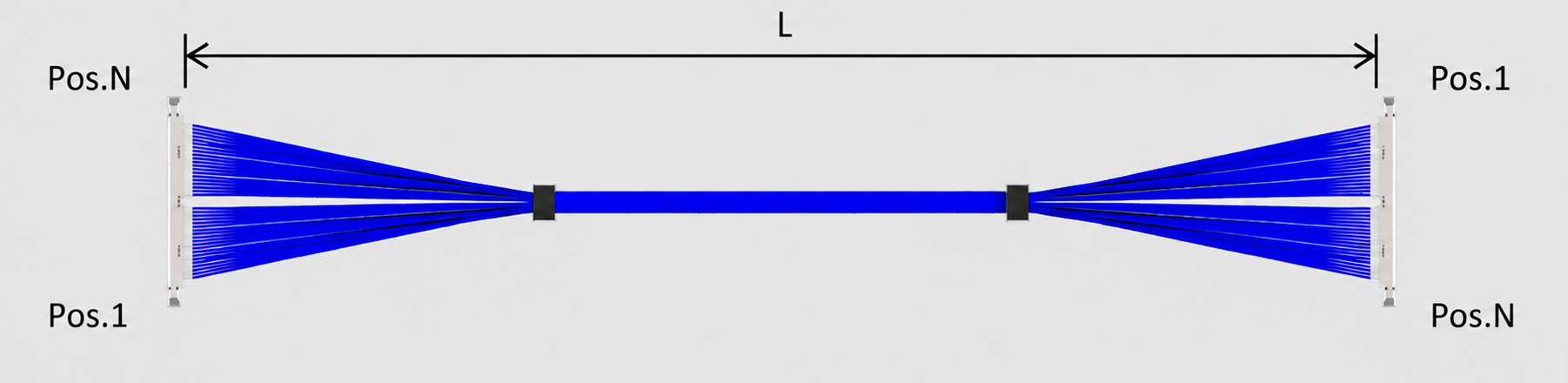

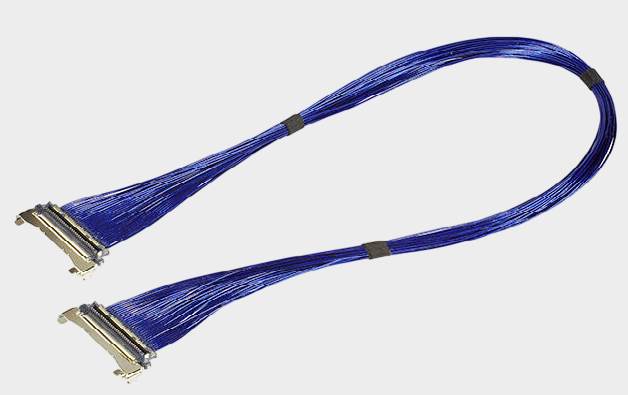

在笔记本转轴、摄像模组、无人机、机器人及其他紧凑型电子设备中，极细同轴线束往往需要经过狭小空间，并可能随着设备结构产生反复弯曲。如果线材内部导体、绝缘层或屏蔽结构在长期弯折后发生疲劳，就可能出现阻抗变化、信号衰减、间歇性断路甚至完全失效。因此，工程师评价一款极细同轴线束时，不能只看初始导通和外观，还需要通过动态弯折测试验证其机械耐久性。以 I-PEX 82894-100B-02-D 为例，该产品为CABLINE®-UA II 26P Micro-Coaxial Harness，采用44AWG极细同轴线，标准长度300mm，线位定义1-N，线材端配套的Plug Housing型号为20497-026T-30。I-PEX官方资料同时显示，CABLINE®-UA II采用0.3mm Pitch、Vertical Right Angle结构，26P属于其标准Pin数配置。

极细同轴线束的耐弯折测试应该怎么做？

实际测试时，首先应根据产品的真实使用状态确定弯折半径、弯折方向、固定方式、往复频率和测试次数，不能简单地把线束随意折来折去。通常需要将线束两端或指定区域可靠固定，让中间有效弯折区按照规定轨迹进行往复运动，并记录测试前后的导通、绝缘及高速信号性能。对于极细同轴线束，还应重点观察弯折区域有没有外皮损伤、线缆变形、屏蔽层异常、端部Bonding松动等现象；电气方面则应检查是否出现瞬断、绝缘电阻下降以及高速信号参数明显恶化。对于82894-100B-02-D这类26P、44AWG线束，更不能只测试其中一根线，因为多芯极细同轴线束在实际弯折过程中，各线芯受力状态可能不同。测试方案应覆盖关键线位，并结合实际设备的运动轨迹设定条件。需要强调的是，弯折次数和弯折半径不能脱离具体产品规格自行宣称为统一标准，应以客户设备工况、企业验证规范以及适用的可靠性测试标准共同确定。

测试合格不只是“线没有断”，还要看高速信号是否稳定

极细同轴线束的耐弯折性能与高速信号完整性实际上是联系在一起的。反复弯折可能改变同轴结构的几何关系，使中心导体、绝缘层和屏蔽结构之间的相对位置发生变化，从而影响阻抗一致性及高速信号传输。因此，工程师在弯折测试前后，可以根据项目需求进行导通、绝缘、耐压以及高速信号性能对比，而不是仅凭肉眼判断。CABLINE®-UA II官方资料给出的系列参考传输速度为5Gbps/lane NRZ，并列出USB 3.1 Gen1、V-by-One HS 1.4、HDMI 1.3、eDP和MIPI等参考应用；这些属于系列参考信息，并不意味着82894-100B-02-D在所有系统中均能保证对应速率，实际性能仍需要结合线材、长度、连接器、PCB和系统SI进行验证。

选型和兼容与替代方案参考及建议

对于采购人员和工程师来说，寻找82894-100B-02-D替代线束时，耐弯折能力应当与接口、电气和尺寸兼容性一起确认。首先应核对26P、44AWG Micro-Coax、300mm、1-N线位定义以及20497-026T-30 Plug Housing等关键参数；其次需要确认两端端接结构、线缆外径、阻抗、屏蔽结构、Bonding工艺及胶带固定方式是否满足原设备要求。I-PEX官方资料显示，CABLINE®-UA II Plug采用小型化设计，并可用于穿过转轴的结构，官方示例中26P Plug配合约0.29mm外径线缆可通过Φ2.65mm内径空间，因此替代线束不仅要“插得上”，还要满足设备内部实际走线空间和弯折轨迹要求。 我们公司可提供：I-PEX 82894-100B-02-D兼容替代线束方案，可围绕26P、44AWG、300mm、1-N线位定义及20497-026T-30配套结构进行替代开发，并可根据客户实际应用进一步验证弯折寿命、导通稳定性及高速信号性能，帮助工程和采购团队降低替代导入风险。

耐弯折测试是验证极细同轴线束长期可靠性的重要环节
对于I-PEX 82894-100B-02-D这样的26P、44AWG极细同轴线束而言，真正可靠的耐弯折测试不是简单地增加弯折次数，而是建立与实际设备工况相对应的测试方法，并同时关注机械状态、电气连续性、绝缘性能和高速信号完整性。特别是在转轴、摄像模组、无人机及机器人等空间紧凑且存在动态运动的设备中，线束的弯折寿命可能直接影响整机长期稳定运行。因此，在进行国产替代或供应商导入时，工程师应重点核对线材结构、连接器端接、线位定义和弯折测试结果，采购人员则应确认替代产品是否能够形成完整、可验证的可靠性方案。我是【3W电子元器件网】，专业定制生产极细同轴线束及配套端子、板端连接器，如您需要技术评估或项目合作，请联系：张经理 18913228573（微信同号）。对于具备极细同轴线束制造和测试能力的供应商而言，只有从“尺寸兼容”进一步做到“性能和可靠性兼容”，才更有实际替代价值。
