I-PEX 82068-100B-02-D CABLINE®-UA II 44AWG/50Ω 系列极细同轴线束替代品

从连接器到线材：认识极细同轴线束的整体结构

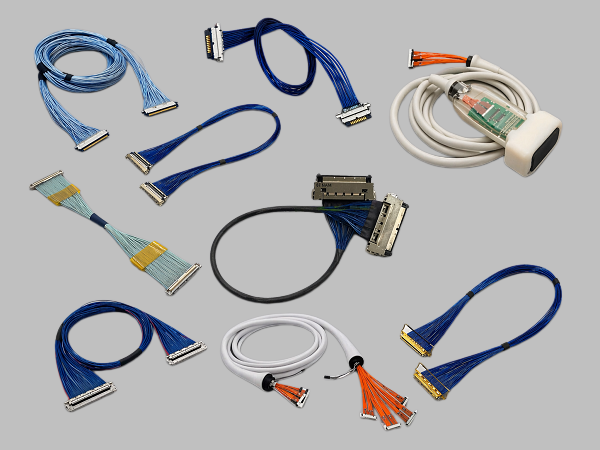

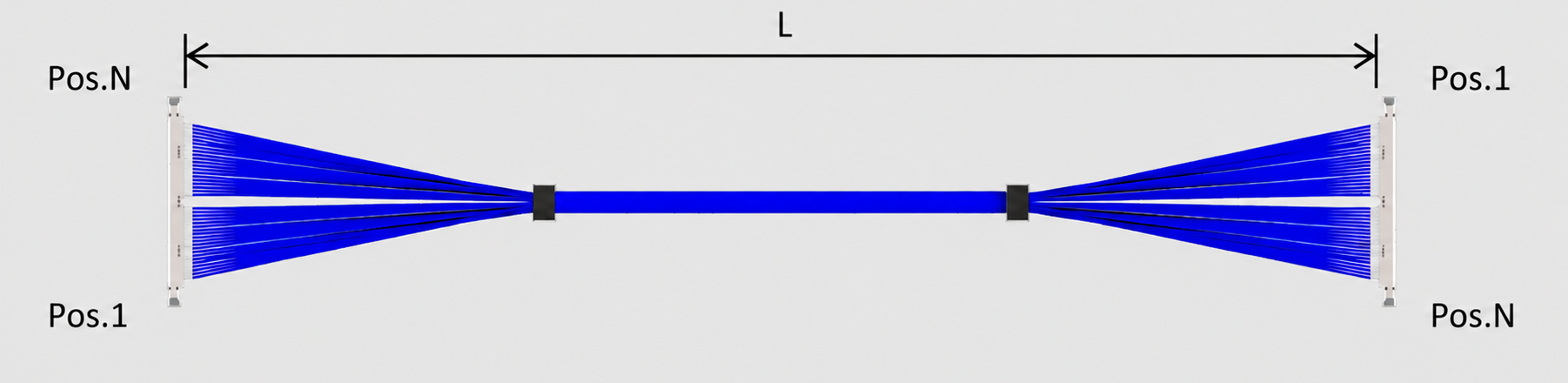

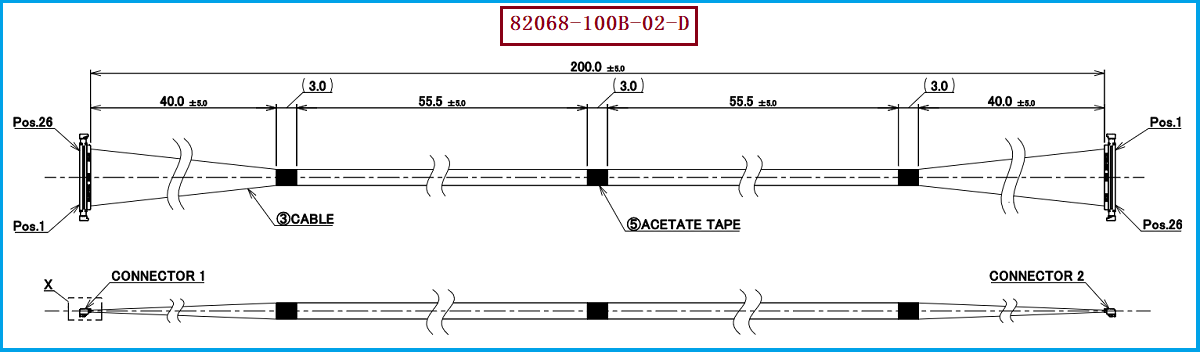

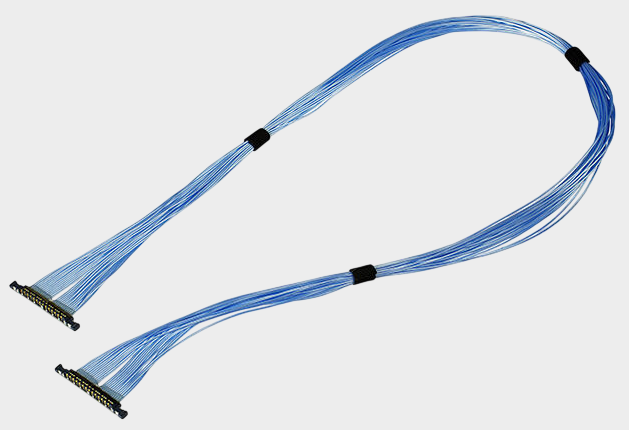

在笔记本电脑、平板电脑、显示模组、摄像模组及其他空间受限的精密电子设备中，极细同轴线束承担着高速信号连接的重要作用。以本次介绍的 I-PEX 82068-100B-02-D 为例，这是一款 CABLINE®-UA II 26Pin极细同轴线束，标准长度200mm，采用44AWG Micro-Coaxial Cable，1-N结构。其线材端配套使用的连接器胶芯型号为 20497-026T-30，对应CABLINE®-UA II系列26Pin Plug结构。I-PEX官方资料显示，CABLINE®-UA II采用0.3mm端子间距、Vertical（Right Angle）垂直直角结构，配合高度约1.27±0.1mm，适合高密度、小型化设备内部连接。

从结构上看，极细同轴线束并不是简单的“多根细线组合”，而是由中心导体、绝缘层、屏蔽层、外护层、端接结构以及连接器组件共同组成。对于高速信号应用而言，中心导体负责信号传输，绝缘层用于保持导体之间的电气隔离，屏蔽层用于抑制外部干扰及降低信号之间的串扰，而连接器端接则直接影响信号能否稳定进入PCB或其他功能模组。82068-100B-02-D采用26根极细同轴线，并通过端部Bonding、胶带固定等工艺形成完整线束组件，因此工程师在进行替代选型时，需要关注的不只是连接器Pin数，还要同时核对线径、阻抗、线序、长度、出线方向及端接工艺等参数。

为什么极细同轴线束能够满足小型化与高速连接需求？
极细同轴线束的价值，很大程度上来自“细、密、屏蔽、高速”几个结构特征的结合。CABLINE®-UA II采用0.3mm Pitch，并提供26、32、40、50Pin等配置；官方资料还显示，其适用Micro-Coaxial Cable包括AWG42、AWG44和AWG46，并给出了5Gbps/lane NRZ的参考传输速度。对于本型号82068-100B-02-D而言，其具体采用的是44AWG Micro-Coaxial Cable，标准长度为200mm。

从工程设计角度看，AWG44极细同轴线能够帮助设备进一步压缩内部布线空间，同时同轴结构能够为高速信号提供相对独立的传输环境。CABLINE®-UA II本身还采用多点接地设计，I-PEX官方资料将其作为抗EMI性能方面的结构特点；其Plug尺寸也针对狭小空间进行了优化，官方示例显示，采用约0.29mm外径同轴线加工的26Pin线束可以通过内径约Φ2.65mm的转轴或软管。 因此，对于需要穿越转轴、模组内部空间狭窄或对线束厚度有严格限制的产品，极细同轴方案能够在空间布局和高速信号连接之间取得更好的结构适配。

工程师和采购人员选型时，应重点关注哪些结构参数？
对于 I-PEX 82068-100B-02-D 的兼容替代开发，建议工程师首先锁定“26P + 44AWG Micro-Coaxial + 200mm + 1-N + CABLINE®-UA II结构”这一核心组合，再进一步确认具体连接器及线束端接细节。其中，线材端连接器型号为 20497-026T-30，这是CABLINE®-UA II 26Pin Plug Housing；I-PEX官方推荐料号中同时列出了相应的26Pin Plug Cable Assembly 20496-026T-40以及26Pin Receptacle 20498-026E-41。 对采购人员而言，如果仅提供“CABLINE-UA II 26P”作为询价条件，仍不足以确保替代产品完全对应原装线束，应进一步提供原线束料号 82068-100B-02-D、长度 200mm、线材规格 44AWG Micro-Coaxial、两端端接关系及实际设备安装尺寸，以降低选型偏差。

同时，极细同轴线束的兼容性还需要考虑连接器配合尺寸、Pin定义、线束走向、固定位置以及设备内部弯折空间。I-PEX官方页面明确将82068列为26Pin、200mm、1-N的评估线束型号，因此在国产替代开发过程中，应以原始图纸和实物安装条件为依据进行尺寸复核，而不能只依据连接器外观进行简单替换。 我们公司可提供：I-PEX 82068-100B-02-D兼容替代线束方案，可根据客户提供的原型号、图纸、样品及实际装配需求进行极细同轴线束的结构匹配与生产制造，为工程验证、样品试制及批量采购提供相应的线束替代支持。

选型和兼容与替代方案参考及建议
对于需要寻找 82068-100B-02-D兼容替代方案的工程师和采购人员，建议采用“原型号确认→连接器确认→线材确认→尺寸确认→电气性能验证→装机验证”的思路进行。首先确认是否确实对应CABLINE®-UA II 26Pin结构；其次确认线材端连接器 20497-026T-30及相应Plug组件；然后确认44AWG Micro-Coaxial Cable、200mm长度及1-N线序结构；在此基础上，再对线束整体外形、出线方向、Bonding位置、固定方式以及设备内部走线空间进行核对。对于高速信号应用，还应结合实际系统对阻抗、插入损耗、回波损耗、串扰及EMI等指标进行验证，而不能仅以“能插上、能导通”作为替代判定标准。

如果客户原设备已经采用 I-PEX 82068-100B-02-D，但希望寻找国产化、供应链备选或定制生产方案，可以直接以原厂料号作为项目识别依据，并提供原线束图纸或样品。我们公司可根据具体产品要求生产制造相应的极细同轴线束，并针对连接器型号、Pin数、AWG规格、线束长度、线序、出线方向及固定工艺进行匹配。需要特别说明的是，I-PEX官方页面中的5Gbps/lane属于CABLINE®-UA II的参考传输能力，并不意味着所有替代线束在任何系统条件下均自动达到相同性能；最终兼容性仍应通过具体线材、连接器、PCB及整机系统测试确认。

从“极细”走向高密度、高速与可靠连接
I-PEX 82068-100B-02-D 是一款具有明确规格定义的CABLINE®-UA II 26Pin极细同轴线束，核心配置为44AWG Micro-Coaxial Cable、200mm长度、1-N结构，其线材端配套连接器胶芯型号为 20497-026T-30。从极细同轴线束结构来看，真正决定产品性能的不只是线径，而是导体、绝缘、屏蔽、护层、连接器端接及固定工艺之间的协同设计。对于工程师而言，需要重点关注高速信号、空间尺寸及机械可靠性；对于采购人员而言，则需要准确锁定原厂料号和关键规格，避免因Pin数、线序、长度或连接器细节不一致而产生替代风险。我是【3W电子元器件网】，我们专业提供 eDP、MIPI、USB3.X/4、LVDS 等高速极细同轴线束的定制与兼容替代服务，如需技术支持请联系：张经理 18913228573（微信同号）。围绕这一型号，我们公司可提供 I-PEX 82068-100B-02-D兼容替代线束方案，为客户提供从样品验证到批量生产的极细同轴线束制造支持。
