内窥镜为什么特别需要极细同轴线？

内窥镜与普通电子设备最大的不同之一，是内部空间极其有限，却需要同时完成图像采集、数据传输、控制信号等多种功能。尤其是微型摄像头、镜头模组以及需要弯曲或穿行的结构区域，线束不能过粗，否则会增加整体外径、占用内部空间，并影响结构布局。极细同轴线通过缩小线材外径，在有限空间内实现多通道信号传输，同时利用同轴结构的屏蔽层改善高速信号传输环境。因此，对于内窥镜这类“小尺寸+高密度+高信号完整性”设备而言，极细同轴线的价值并不仅仅是“线更细”，而是能够在空间、信号和屏蔽之间取得更好的工程平衡。I-PEX的CABLINE®-UA II采用0.3mm Contact Pitch、Vertical Right Angle结构，官方还展示了外径约0.29mm的Micro Coax线束通过Φ2.65mm内径转轴或软管的应用示例，这类结构思路与需要狭小空间布线的设备具有较强的参考价值。

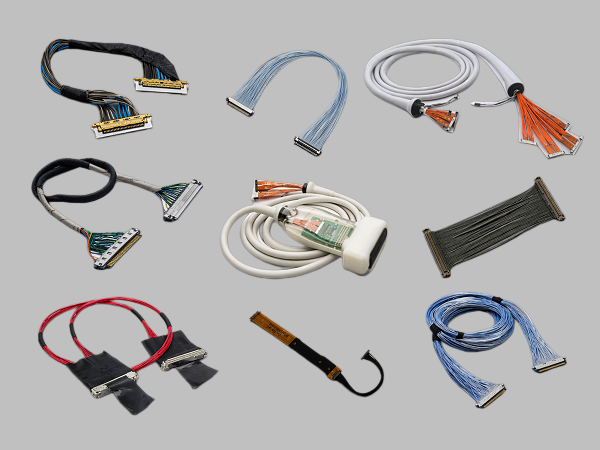

极细同轴线对内窥镜的优势，核心在“细、稳、抗干扰”

对于内窥镜工程师而言，摄像模组输出的高速图像信号对线束的信号完整性要求较高，线束需要尽量降低外部噪声、串扰以及传输过程中的信号质量变化。极细同轴线采用中心导体、绝缘层、屏蔽层和外护套组成的同轴结构，可以为高速信号提供相对完整的传输环境；与连接器的屏蔽和接地结构配合，还能够进一步改善EMI控制。CABLINE®-UA II官方资料强调其多点接地设计及抗EMI性能，并给出5Gbps/lane NRZ的参考传输速度，同时列出了USB 3.1 Gen1、V-by-One HS 1.4、HDMI 1.3、eDP及MIPI等参考应用。对于内窥镜设备来说，这意味着在摄像模组空间非常紧凑的情况下，可以通过极细同轴线束完成高密度、高速信号连接，同时尽量减少线束对内部空间的占用。

I-PEX 82893-100B-02-D：26P极细同轴线束方案

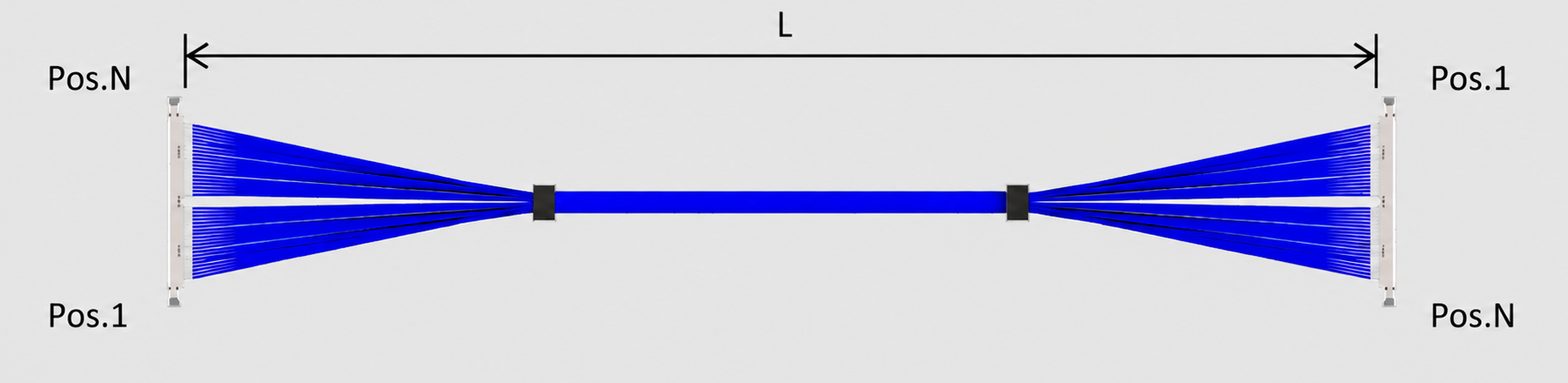

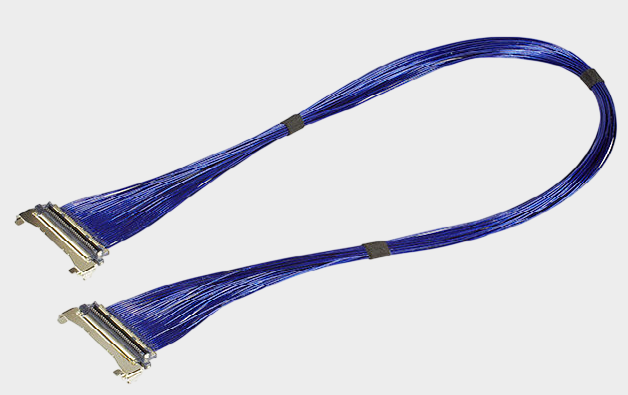

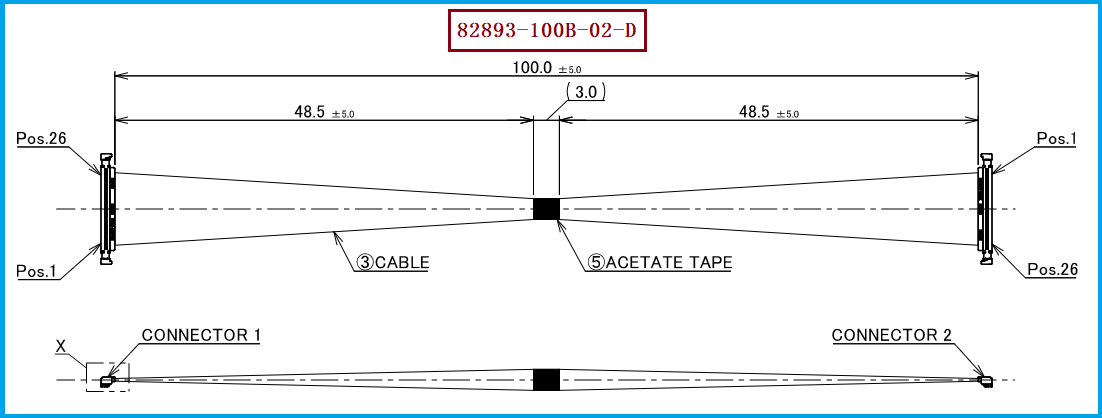

本文对应的线束产品料号为 I-PEX 82893-100B-02-D，属于CABLINE®-UA II 26Pin极细同轴线束。I-PEX官方型号资料显示，该评估线束为26Pin Micro-Coaxial、44AWG、100mm、1-N结构；对应的具体82893C0工程图进一步标注了50Ω Micro-Coax、AWG#44、100.0±5.0mm等信息，两端使用 20497-026T-30 Plug Housing，并配套2679-026-10金属盖。对于工程师而言，开发兼容线束时不能只关注“26Pin”和“100mm”，还需要核对线材规格、阻抗、Pin Mapping、端接结构及固定工艺；对于采购人员而言，这些参数则可以作为供应商打样、规格确认和替代料评估的重要依据。

选型和兼容与替代方案参考及建议

如果将这类极细同轴线束应用到内窥镜、微型摄像设备或其他狭小空间高速信号设备中，建议工程端首先确认设备内部可用空间、摄像模组接口、Pin数量、线束长度、信号速率以及实际阻抗要求，再确认连接器和线材结构是否匹配。本文指定的线材端连接器型号为 20497-026T-30，项目要求其适配 AWG#40线材；需要注意的是，I-PEX官方CABLINE®-UA II页面将AWG#40列在Discrete Wire规格中，而Micro-Coax官方规格为AWG#42/AWG#44/AWG#46，因此如果采用AWG#40进行Micro-Coax兼容替代开发，应结合实际线材外径、阻抗、端接工艺和电气性能进行专项验证，而不能仅凭AWG编号判断兼容性。对于采购人员，建议将“连接器型号+线材AWG+阻抗+线长+Pin定义+端接结构”作为完整询价条件。我们公司可提供：I-PEX 82893-100B-02-D兼容替代线束方案，可根据客户实际产品结构及项目要求进行极细同轴线束的兼容开发与生产制造。
