I-PEX 83031-100B-01-D CABLINE®-UA II 44AWG/50Ω 系列极细同轴线束替代品

对于高速电子设备而言，极细同轴线束并不是“越短越好”这么简单，但线束长度确实会直接影响信号传输质量。随着传输距离增加，导体电阻、介质损耗以及高频损耗会逐渐累积，同时阻抗不连续、回波损耗、串扰等问题也更容易显现。当信号速率达到Gbps级别时，即使只是增加一段看似不长的线束，也可能使插入损耗增加、信号边沿变差，进而影响接收端的信号裕量。因此，在设计高速显示、摄像模组、笔记本电脑内部连接或其他空间受限设备时，需要同时考虑“线束够不够长”和“高速信号能否稳定传输”两个问题。I-PEX CABLINE®-UA II本身属于0.3mm Pitch的超小型极细同轴连接器，官方给出的参考传输能力为5Gbps/lane NRZ，并列出了USB 3.1 Gen1、V-By-One HS 1.4、HDMI 1.3、eDP及MIPI等参考应用。

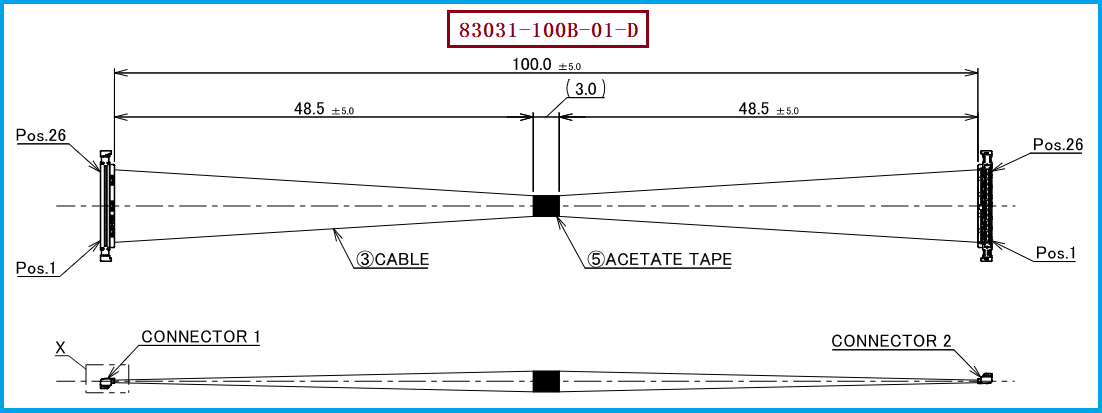

本次介绍的I-PEX 83031-100B-01-D属于CABLINE®-UA II 26Pin极细同轴线束，官方型号资料显示其规格为26Pin、Micro-Coaxial、44AWG、L=100mm、1-1结构。其线材端使用的连接器型号为20497-026T-30，对应CABLINE®-UA II 26Pin Plug Housing，连接器端子间距为0.3mm。 对工程师来说，100mm并不是一个单纯的“长度参数”，而是信号完整性设计的一部分：如果设备内部实际只需要80～100mm，采用合理长度能够减少不必要的传输路径；如果因为结构布局需要增加到200mm、300mm，则应同步评估插损、回损、串扰以及整机端的SI裕量。I-PEX官方同系列还提供200mm、300mm的26P 1-1线束型号83032、83033，可作为不同长度需求下的参考。

对于工程师而言，判断一条极细同轴线束能否满足高速传输要求，需要综合考虑长度、AWG、导体结构、绝缘层、屏蔽结构、阻抗一致性以及连接器端接质量。CABLINE®-UA II官方支持AWG42、AWG44、AWG46 Micro-Coax，其中官方样品线束包含44AWG规格；同时，连接器的0.3mm Pitch、1.27±0.1mm配合高度以及2.9mm深度，也决定了线束在小型设备中的空间适配能力。 对于本型号83031-100B-01-D而言，44AWG极细同轴线与26PIN、0.3MM连接器组合，在满足小型化布线需求的同时，还需要通过合理的线长控制、端接工艺和信号完整性控制来降低额外损耗。尤其是在转轴、摄像模组或其他反复弯折区域，应避免为了“留余量”而无必要增加线长。

如果企业正在进行I-PEX 83031-100B-01-D的备品、国产替代或二次开发，建议工程和采购人员不要只按照“26Pin线束”进行简单替换，而应重点核对CABLINE®-UA II系列、26PIN、0.3MM Pitch、44AWG Micro-Coax、100mm长度、1-1结构以及连接器型号20497-026T-30等关键条件，同时根据实际设备的走线空间确认出线方向、端接形式和线束外形。I-PEX官方也将83031-100B-01-D列为CABLINE-UA II 26Pin、44AWG、100mm、1-1评估线束型号。 对采购人员而言，如果原厂线束存在交期、成本或供应渠道方面的需求，可以按照原型号的接口、Pin数、Pitch、线材规格和长度进行兼容替代开发，而不是简单更换成普通排线。我们公司可提供：I-PEX 83031-100B-01-D兼容替代线束方案，可根据客户实际设备的长度、线径、连接器及端接结构要求进行极细同轴线束定制与替代开发。
