I-PEX 82446-100B-02-D CABLINE®-UX II 40AWG/50Ω 系列极细同轴线束替代品

随着笔记本电脑、平板、AR/VR设备、显示模组以及小型化智能终端的数据传输速率不断提升，内部连接已经不能只考虑“能不能传输”，还必须同时考虑信号完整性、EMI干扰、布线空间和机械柔性。极细同轴线的优势就在于能够把“高速传输”和“超小型布线”结合起来。I-PEX CABLINE®-UX II采用0.25mm超窄Pitch、垂直直角结构，参考传输速度达到5Gbps/lane NRZ，并可对应USB 3.1 Gen1、V-By-One HS 1.4、HDMI 1.3、eDP等高速应用。其线缆屏蔽与连接器多点接地结构形成从Wire Shield、Ground Bar、Plug Shell、Receptacle Shell到PCB的连续路径，有助于控制高速信号传输过程中的电磁干扰。

从工程设计角度看，极细同轴线并不是简单地把普通导线做得更细，而是通过中心导体、绝缘层、屏蔽层和外被等结构，对信号传输路径进行控制。对于高速数字信号而言，随着信号边沿越来越快，阻抗连续性、串扰、回波损耗以及EMI都会直接影响系统稳定性，因此具有明确传输结构和屏蔽路径的同轴方案更容易满足高速连接需求。同时，极细同轴线还具备柔性好、占用空间小的特点。I-PEX官方资料显示，CABLINE®-UX II 40Pin方案使用约0.24mm外径同轴线加工的线束，可穿过约Φ2.66mm的转轴或小直径管道，这对于笔记本屏幕转轴等空间极其有限的结构尤其有价值。

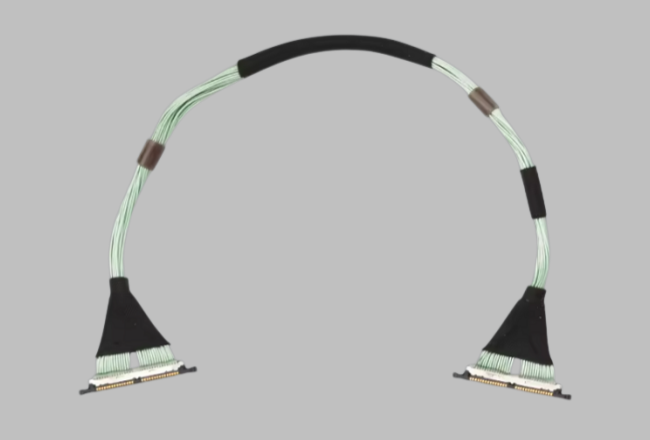

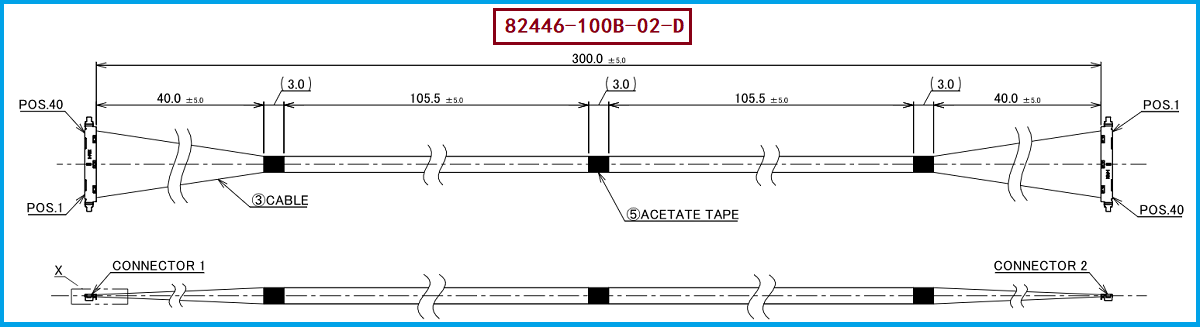

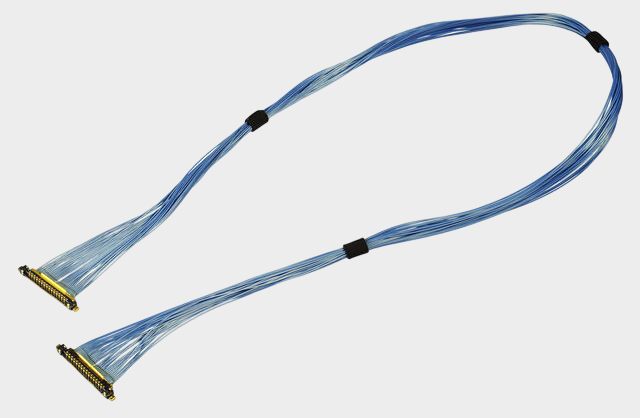

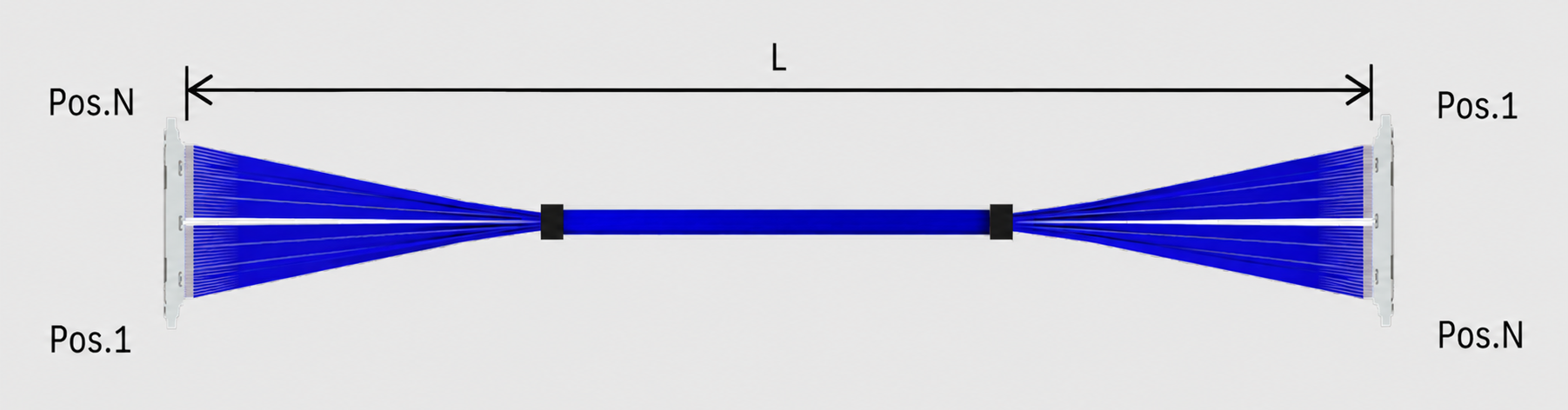

本次对应的产品料号为 I-PEX 82446-100B-02-D，属于CABLINE®-UX II 40Pin、300mm、1-N结构的标准Evaluation Harness。I-PEX官方型号资料明确列出了82446-100B-02-D，其配置为40Pin Micro-Coaxial 46AWG、L=300mm、1-N；对应线材端连接器采用 20532-040T-02-1，即CABLINE®-UX II 40Pin Plug Housing。 从采购和工程替代角度看，这款产品的核心价值并不只是“替换一个连接器”，而是需要同时匹配40Pin接口、0.25mm Pitch、线束长度、1-N线序、出线结构以及极细同轴线材参数。对于本项目提出的 AWG#40 线材适配要求，可围绕20532-040T-02-1进行兼容替代线束开发，但由于原厂82446-100B-02-D为AWG#46配置，因此实际导入AWG#40时，应进一步确认线径外径、端接工艺、阻抗及高速信号完整性，避免仅依据AWG规格直接判定完全兼容。

对于工程师而言，选择82446-100B-02-D兼容替代线束时，建议优先确认 CABLINE®-UX II 40Pin接口、连接器型号20532-040T-02-1、线束长度300mm、1-N线序、Micro-Coax线材规格以及实际应用速率，再根据设备内部空间确认线材外径和弯折要求。对于采购人员而言，则应重点关注连接器供应稳定性、线材规格一致性、端接可靠性、批量加工能力以及样品验证周期。CABLINE®-UX II本身提供30/34/40/50Pin规格，40Pin连接器宽度按官方公式约为14.1mm，并具有1.04 +0.06/-0.1mm的配合高度，因此适合对厚度、空间和高密度布线要求较高的设备。 在此基础上，我们公司可提供：I-PEX 82446-100B-02-D兼容替代线束方案，可根据客户实际设备需求，对20532-040T-02-1连接器、AWG#40线材、线长、线序、屏蔽结构及端接工艺进行针对性开发，并通过样品测试后导入批量生产。
