I-PEX 83052-100B-01-D CABLINE®-UX II 40AWG/50Ω 系列极细同轴线束替代品

8K图像意味着更高的图像分辨率和更大的数据传输量，因此显示设备内部连接不仅需要“传得快”，还需要关注阻抗、信号完整性、串扰、EMI以及连接结构等因素。对于工程师而言，线束不能只看“能不能通”，还要看高速信号经过线缆、连接器和PCB之后是否能够保持稳定。I-PEX CABLINE®-UX II采用0.25mm Contact Pitch、90°出线垂直插拔结构，配合极细Micro-Coax线材，可在有限空间内实现高密度高速信号连接。官方资料给出的参考传输速度为5 Gbps/lane NRZ，并列出了USB 3.1 Gen1、V-By-One HS 1.4、HDMI 1.3、eDP及MIPI等高速应用参考。

极细同轴线并不是简单地把普通线材做得更细，其核心价值在于利用同轴结构对高速信号进行约束和屏蔽，使信号导体、绝缘层与屏蔽层形成相对稳定的传输结构。对于8K等高数据量图像系统而言，降低外部电磁干扰以及控制高速信号传输过程中的反射、串扰和损耗非常重要。CABLINE®-UX II采用多点接地设计，官方展示的屏蔽路径为Wire Shield → Ground Bar → Plug Shell → Receptacle Shell → PCB，有利于形成连续的屏蔽与接地路径。同时，该连接器支持AWG44、AWG46 Micro-Coax，其中AWG46对应的额定电流为0.1A/contact，AWG44为0.15A/contact。对于工程师来说，这意味着在进行高速图像链路设计时，应将线材阻抗、AWG、外径、连接器以及PCB整体作为一个高速传输系统进行评估，而不是只关注某一个参数。

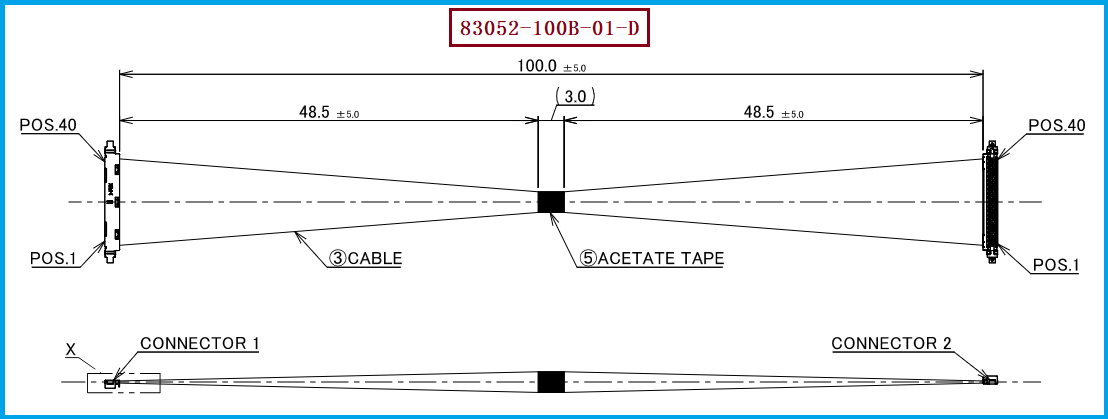

本次介绍的产品型号为I-PEX 83052-100B-01-D，属于CABLINE®-UX II系列40Pin、1-1线序、100MM长度的极细同轴线束，采用Micro-Coaxial 46AWG线材。与该线束配套的线材端连接器型号为20532-040T-02-1，属于CABLINE®-UX II 40Pin Plug Housing。I-PEX官方产品页面明确列出83052-100B-01-D为“40pin micro-coaxial 46AWG L=100mm 1-1”标准线束型号，同时列出20532-040T-02-1作为40Pin Plug Housing。 对于采购人员而言，这款产品的价值不仅在于型号对应，更在于可以围绕原始线束图纸进行连接器、Pin数、线材规格、线长和加工结构的逐项确认，从而降低替代开发中的规格偏差风险。

如果客户正在寻找I-PEX 83052-100B-01-D的兼容或替代线束，建议工程端首先确认40Pin、100MM长度、1-1线序以及46AWG Micro-Coax等核心条件，再进一步核对连接器型号、线材外径、阻抗、屏蔽结构、端部加工尺寸以及实际设备空间。CABLINE®-UX II本身采用0.25mm Pitch、约1.04mm配合高度、2.4mm深度，并且官方资料展示了40Pin极细同轴线束通过约Φ2.66mm内径转轴或软管的模拟参考，因此特别适合轻薄设备、显示模组及转轴内部等空间受限场景。 我们公司可提供：I-PEX 83052-100B-01-D兼容替代线束方案，可根据客户提供的原始PDF图纸、样品或技术参数，对40Pin极细同轴线束进行对应的结构、线材、长度及端部加工方案开发，为工程验证、国产替代和批量采购提供线束制造支持。
