极细同轴线是什么？为什么能够满足高密度高速连接需求？在笔记本电脑、平板电脑、VR/AR设备、显示模组等轻薄化电子产品中，内部空间越来越有限，但显示数据、高速数字信号和多通道信号传输需求却不断增加，传统排线在空间占用、信号隔离以及高速传输方面逐渐受到限制。极细同轴线（Micro-Coaxial Cable）正是在这种需求下得到广泛应用的一类高速连接线材。它通常由中心导体、绝缘层、屏蔽层和外部保护层组成，通过同轴结构让信号导体与屏蔽层保持相对稳定的电气关系，在极细线径下兼顾柔性、空间利用率和信号传输性能。I-PEX也指出，极细同轴连接线束具有较高柔性和屏蔽特性，适合大容量数据传输类电子产品。

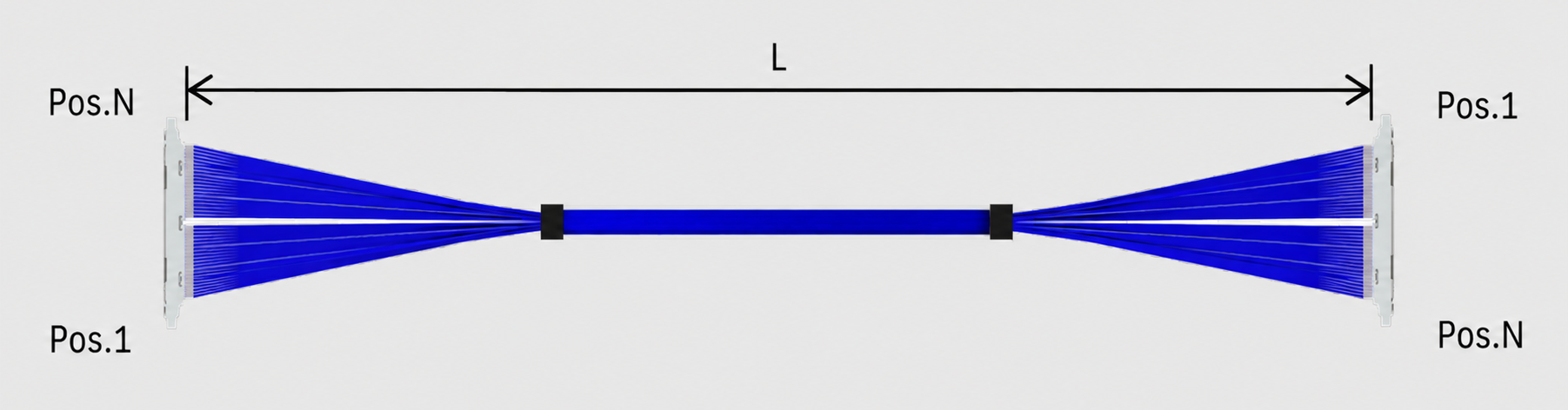

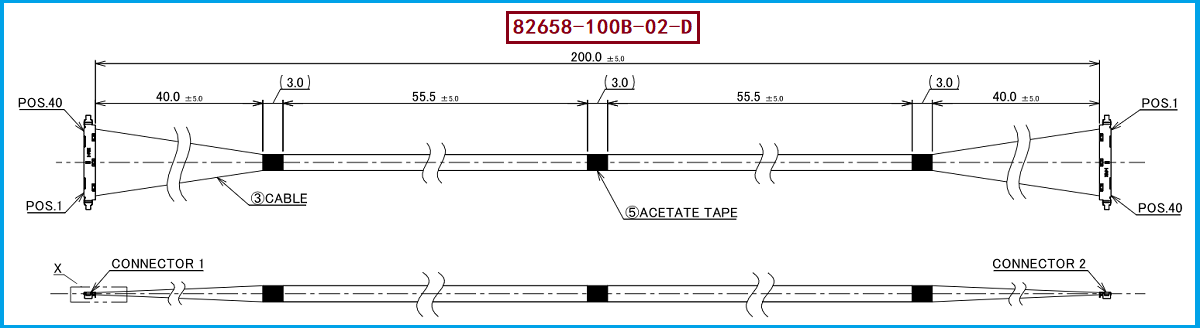

对于本次介绍的 I-PEX 82658-100B-02-D，其采用 40根AWG #46 Micro-Coaxial Cable，线束长度为 200±5mm，Line Definition为 1-N。其配套的线材端连接器为 20532-040T-02-1，对应CABLINE®-UX II 40Pin规格，连接器Contact Pitch仅为 0.25mm。这种“极细同轴线+超窄Pitch连接器”的组合，可以在有限的设备内部空间中实现多通道信号连接，是极细同轴线束小型化、高密度化的重要体现。
极细同轴线的结构优势在哪里？从工程设计角度看，它解决了什么问题？极细同轴线最大的特点并不只是“线很细”，而是通过同轴结构实现信号导体与屏蔽结构之间的配合，使每个信号通道具备相对独立的传输环境。对于高速数字信号而言，随着传输速率提高，串扰、噪声和信号完整性问题会更加明显，因此线材结构、阻抗特性、屏蔽以及连接器接地路径需要作为一个整体进行设计。CABLINE®-UX II采用多点接地结构，官方资料展示的屏蔽路径包括Wire Shield、Ground Bar、Plug Shell、Receptacle Shell以及PCB，有利于形成连续的接地连接路径。需要注意的是，I-PEX官方当前资料明确标注该系列 Full EMI Shielding（ZenShield®）为No，因此工程设计时应根据具体系统EMC要求进行评估，而不能简单理解为完整ZenShield结构。
从机械设计角度看，极细同轴线还具有柔软、线径小、布线空间占用低等优势。CABLINE®-UX II采用 0.25mm Pitch、Vertical Right Angle结构，配合高度约为 1.04mm，连接器深度约 2.4mm。I-PEX官方产品详情还给出了典型转轴应用参考：采用外径约0.24mm同轴线加工的40Pin线束，可以穿过约Φ2.66mm内径的转轴或软管。 这意味着对于笔记本电脑转轴、超薄显示设备以及其他狭窄空间布线场景，极细同轴线能够帮助工程师进一步释放内部结构空间，同时兼顾多通道高速信号连接需求。

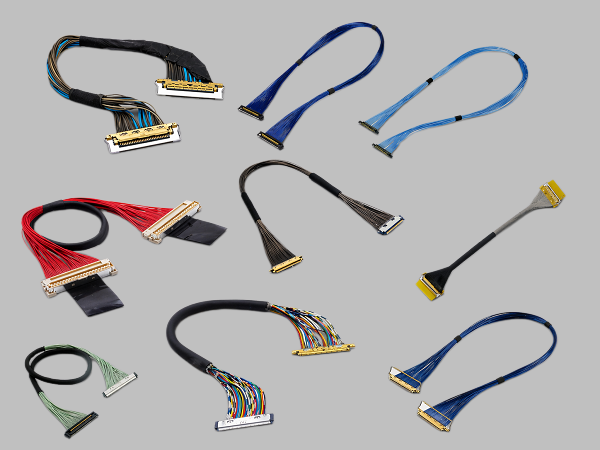

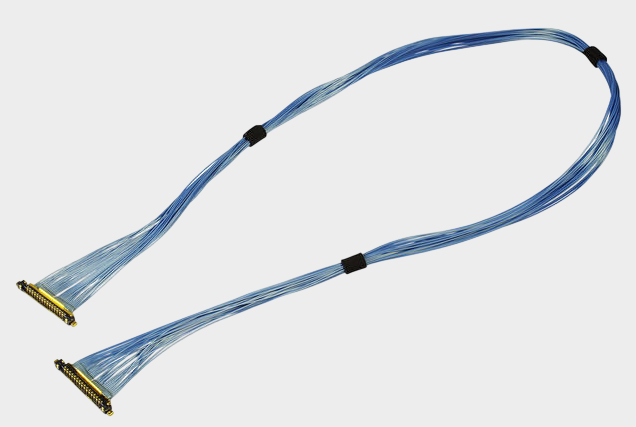

I-PEX 82658-100B-02-D产品特点及极细同轴线束优势I-PEX 82658-100B-02-D属于CABLINE®-UX II 40Pin标准评价线束，采用AWG46 Micro-Coaxial Cable，长度200mm、1-N线序。I-PEX官方当前产品页面也明确列出了该型号，并将其归入“40pin、micro-coaxial 46AWG、L=200mm、1-N”的Sample Harness for Evaluation Part Numbers。 与其配套的线材端连接器为 20532-040T-02-1，同时对应40Pin的20531-040T-02-1 Plug Cable Assembly和2799-0401 Plug Metal Cover，配套Receptacle为20533-240E。
对于工程师而言，这款线束的价值主要体现在“高密度连接+超细线径+小型连接器+柔性布线”几个方面；对于采购人员而言，则需要重点关注原厂型号、连接器规格、Pin数量、Pitch、线材AWG、线长、线序以及端部加工结构是否能够保持一致。尤其是 40PIN、0.25MM Pitch、AWG46、200mm、1-N这一组关键参数，决定了替代线束能否真正进入客户原有的结构和电气设计，而不仅仅是连接器能够插合。I-PEX官方资料同时给出CABLINE®-UX II参考传输速度为 5 Gbps/lane NRZ，并列出USB 3.1 Gen1、V-By-One HS 1.4、HDMI 1.3、eDP及MIPI等参考应用标准，因此实际项目中还应结合整机SI测试和具体信号要求进行验证。
选型和兼容与替代方案参考及建议对于需要进行国产化、第二供应商开发或成本优化的客户，建议不要仅按照“40Pin极细同轴线”进行替换，而应围绕 I-PEX 82658-100B-02-D的完整结构进行核对。首先确认线材端连接器为 20532-040T-02-1，Pin数量为 40PIN，Contact Pitch为 0.25MM；其次确认使用 AWG46 Micro-Coaxial Cable、约200mm线长以及原有 1-N线序；同时还要核对Plug Housing、Metal Cover、屏蔽接地、UV胶固定、胶带整理以及端部尺寸等加工要求。I-PEX官方当前页面显示，CABLINE®-UX II的40Pin Plug Housing为20532-040T-02-1、Plug Cable Assembly为20531-040T-02-1、Plug Metal Cover为2799-0401，40Pin Receptacle为20533-240E。
对于采购人员来说，如果原供应链存在交期、成本或供应稳定性问题，可以以 82658-100B-02-D作为目标型号开展兼容替代开发，并要求供应商从“连接器匹配、线材规格、线序定义、尺寸公差、电气性能、机械可靠性及高速信号性能”多个维度进行验证。我们公司可提供：I-PEX 82658-100B-02-D兼容替代线束方案，可根据客户原有图纸、样品及应用要求，对40PIN、0.25MM Pitch、AWG46极细同轴线束进行对应开发与生产制造，为工程验证、样品导入以及批量采购提供兼容替代支持。
极细同轴线的核心优势是“细、密、柔、高速”极细同轴线的优势并不只是缩小线径，而是通过“同轴结构+屏蔽设计+超细线径+高密度连接器”实现空间利用率、信号传输和柔性布线之间的平衡。以 I-PEX 82658-100B-02-D为例，其40根AWG46 Micro-Coax线缆与CABLINE®-UX II 40Pin、0.25mm Pitch连接器组合，体现了极细同轴线束在轻薄化、高密度和高速信号连接领域的应用价值。对于工程师，可以重点关注结构空间、线序、阻抗及信号完整性；我是
