I-PEX 82906-100B-02-D CABLINE®-UX II 40AWG/50Ω 系列极细同轴线束替代品

随着笔记本电脑、平板电脑、AR/VR设备、显示模组及小型化电子设备不断向高速、高密度和轻薄化方向发展，内部信号连接不仅要求“传得快”，还要求在有限空间内保持稳定的信号质量。相比普通导线，极细同轴线束通过中心导体、绝缘层、屏蔽层和外部护套形成相对完整的传输结构，使高速信号能够在受控的电气环境中传输，同时兼顾柔性、空间利用率和抗电磁干扰能力。I-PEX的CABLINE®-UX II正是针对这类需求设计，采用0.25mm接点间距、Vertical（Right Angle）垂直直角结构，参考传输速度达到5Gbps/lane NRZ，并支持AWG44、AWG46 Micro-Coax规格。

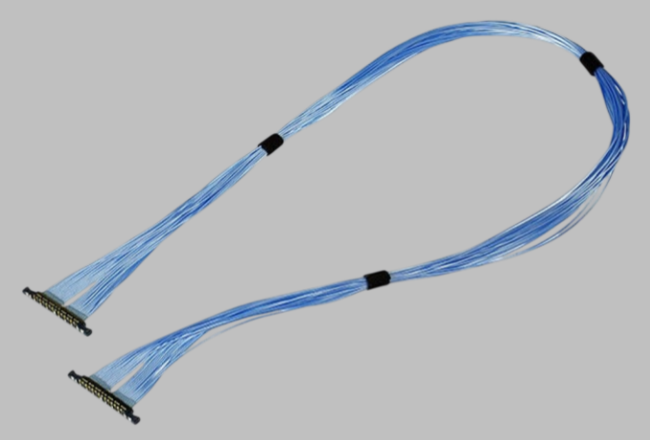

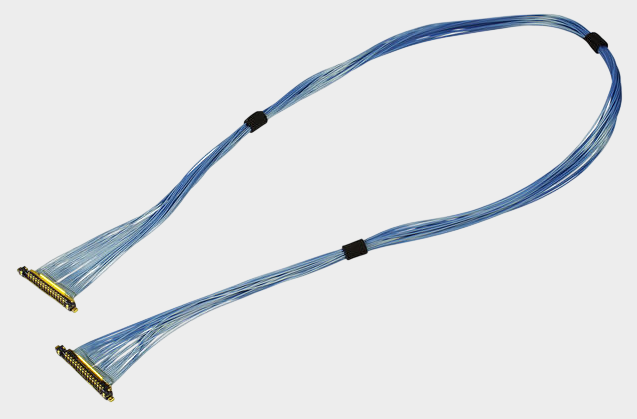

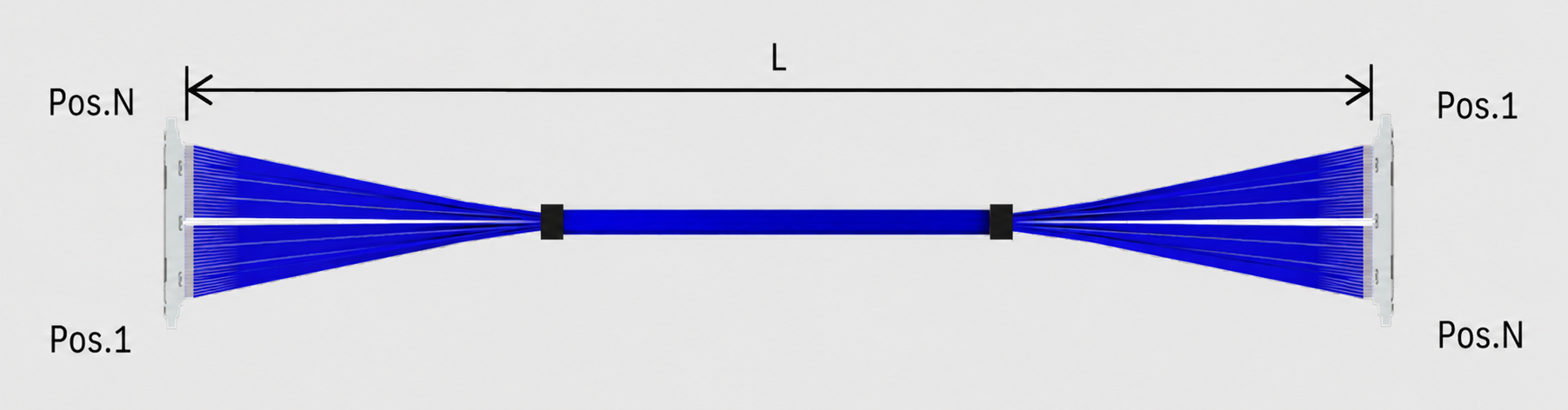

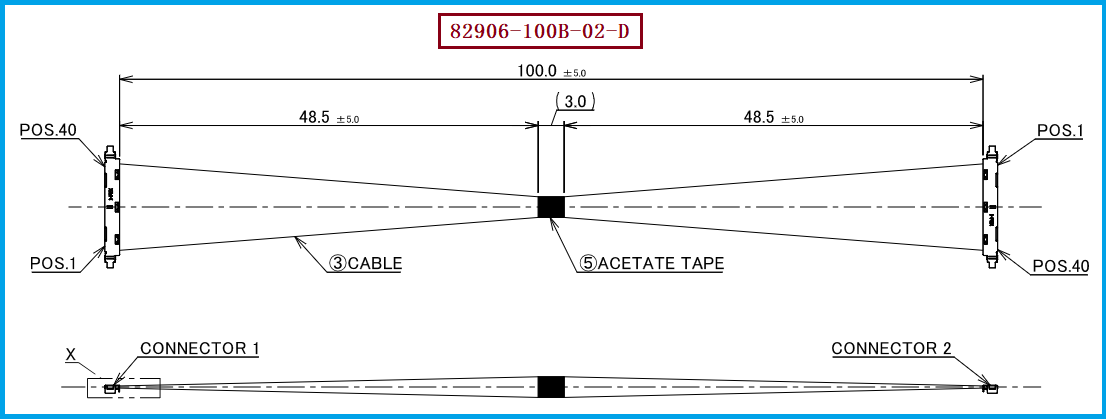

本次对应的产品料号为 I-PEX 82906-100B-02-D，属于CABLINE®-UX II 40Pin极细同轴线束。根据I-PEX官方资料，该标准Harness采用46AWG Micro-Coaxial Cable，长度为100mm，线位定义为1-N；其线材端使用的连接器型号为 20532-040T-02-1。对于工程师而言，40Pin、高密度0.25mm Pitch连接结构能够在较小的PCB区域内实现多通道信号连接，同时极细同轴线束具有较好的柔性，适合设备内部狭窄空间及转轴区域布线。I-PEX官方还给出了参考应用：采用约0.24mm外径同轴线加工的UX II 40Pin线束，可通过约Φ2.66mm内径的转轴或小直径管路。

所谓极细同轴线束适合高频传输，并不是简单因为“线很细”，而是因为同轴结构能够帮助工程师更好地控制高速信号传输过程中的阻抗、串扰和电磁辐射。高速信号频率越高，上升沿越快，传输线路中的阻抗不连续、串扰、回损以及EMI问题就越容易影响信号完整性，因此连接器、线材、屏蔽结构以及端接工艺必须作为一个完整系统进行设计。CABLINE®-UX II采用多点接地结构，官方展示的屏蔽路径为Wire Shield→Ground Bar→Plug Shell→Receptacle Shell→PCB，有利于形成连续的接地及屏蔽路径；其参考应用覆盖USB 3.1 Gen1、V-By-One HS 1.4、HDMI 1.3、eDP及MIPI等高速接口。需要注意的是，5Gbps/lane属于官方参考传输指标，并不意味着任何82906-100B-02-D线束在所有系统条件下都必然达到该速率，实际性能还取决于线材、连接器、PCB、信号分配、阻抗设计及整机SI验证。

针对 I-PEX 82906-100B-02-D 的兼容替代，不能只按照“40Pin、100mm极细同轴线”进行简单替换，而应重点核对连接器型号、Pin数、线材规格、阻抗、线长、出线结构以及线位定义。其中，本产品线材端连接器为 20532-040T-02-1，线位定义为1-N，这些参数直接关系到整机PCB端脚位对应关系和信号连接正确性。采购人员在询价时还应明确是否要求保持原有连接器结构、线材AWG、长度公差、屏蔽处理和端部固定工艺；工程师则应进一步关注高速信号的阻抗一致性、串扰、回损、插损以及实际SI测试结果。I-PEX官方推荐的40Pin Plug Housing为20532-040T-02-1，配套40Pin Receptacle为20533-240E，官方标准40Pin、46AWG、100mm、1-N样品Harness即为82906-100B-02-D。 我们公司可提供：I-PEX 82906-100B-02-D兼容替代线束方案，可根据客户实际设备结构和技术要求，对连接器、极细同轴线材、线长、Pin位定义及线束加工方式进行匹配开发，为工程验证、样品打样及批量采购提供兼容替代支持。
