I-PEX 83051-100B-01-D CABLINE®-UX II 40AWG/50Ω 系列极细同轴线束替代品

对于工程师而言，“极细同轴线束最细可以做到多细”并不能简单用一个数字回答，因为线径越小，对导体尺寸、绝缘层、屏蔽层、特性阻抗、机械强度以及连接器压接/焊接工艺的要求就越高。以I-PEX CABLINE®-UX II系列为例，其连接器采用0.25mm Pitch超窄间距设计，可匹配AWG44、AWG46等Micro-Coaxial极细同轴线，已经属于非常小型化的内部高速连接方案。对于实际项目来说，工程师更应该关注“在满足信号完整性和可靠性的前提下能够做到多细”，而不是单纯追求最小外径。线径越细，虽然能够进一步节省转轴、屏幕边框及设备内部空间，但同时也会对加工精度、弯折寿命及批量生产一致性提出更高要求。

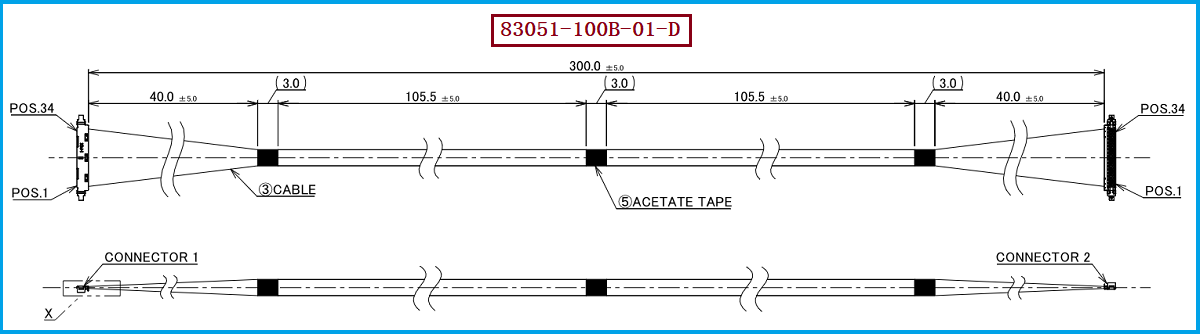

本次对应的产品型号为 I-PEX 83051-100B-01-D，属于CABLINE®-UX II 34P极细同轴线束，采用 Micro-Coaxial AWG #46、50Ω线材，成品长度为300MM，两端采用1-1 Pin-to-Pin连接方式，线材端使用的连接器型号为 20532-034T-02-1，并配套相应的34P连接器结构。对于工程师来说，这类AWG46极细同轴线束的价值并不仅仅是“线很细”，而是在有限空间中同时实现多通道高速信号传输与柔性布线。尤其在笔记本电脑屏幕转轴、超薄显示设备、摄像头模组及其他高密度电子设备中，线束需要在有限空间内完成弯折、穿越和固定，因此较小的线缆外径能够明显提升结构设计自由度。I-PEX CABLINE®-UX II平台本身采用0.25mm Contact Pitch，并以小型化、低高度和转轴空间应用为主要设计方向。

在极细同轴线束选型过程中，如果只追求更细的线径，反而可能增加项目风险。工程师需要综合考虑设备内部空间、传输频率、特性阻抗、Pin数、线束长度、弯折要求以及连接器匹配关系。例如 83051-100B-01-D采用34P、AWG46、50Ω Micro-Coax以及300MM长度，其设计重点是通过极细线缆与小型连接器组合，在有限空间中实现多通道信号连接。因此，在开发替代产品时，不能仅按照“46AWG换一根更细的线”来判断是否可以替代，而需要同步验证阻抗一致性、屏蔽连续性、端接质量、插接尺寸以及高速信号完整性。对于采购人员而言，也应避免仅以线径和单价作为判断标准，而应确认替代线束能否与原有连接器、PCB端接口及整机结构真正兼容。

针对 I-PEX 83051-100B-01-D 的国产兼容替代开发，建议以原产品的34P结构、20532-034T-02-1连接器、AWG46 Micro-Coax、50Ω阻抗、300MM长度以及1-1线序作为基础条件进行匹配，同时进一步核对线缆外径、屏蔽结构、端接尺寸、固定位置和弯折区域。对于工程师，可以根据实际设备空间和高速信号要求，对线径、阻抗及线长进行针对性优化；对于采购人员，则可以通过原厂料号、连接器型号、线材规格和成品尺寸进行多维度比对，降低国产替代过程中“型号看似一致、实际无法装配或性能不稳定”的风险。我们公司可提供：I-PEX 83051-100B-01-D兼容替代线束方案，可围绕20532-034T-02-1连接器、AWG46极细同轴线、300MM线长及对应Pin定义进行兼容开发，为客户提供从样品打样到批量生产的极细同轴线束替代支持。
