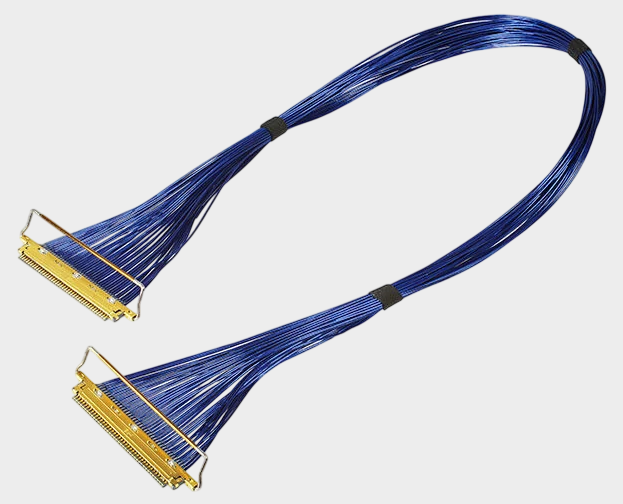

I-PEX 83050-100B-01-D CABLINE®-UX II 40AWG/50Ω 系列极细同轴线束替代品

在笔记本电脑、平板电脑、显示模组、摄像模组以及其他空间受限的电子设备中，内部高速信号连接不仅要求线缆尺寸小，还要兼顾信号完整性、屏蔽性能、弯折可靠性和连接器装配空间。本次介绍的 I-PEX 83050-100B-01-D 就属于 CABLINE®-UX II 系列34P极细同轴线束，其线材端连接器型号为 20532-034T-02-1。根据已提供的CABLINE®-UX II产品资料，该系列连接器采用0.25mm Pitch超小型结构，可对应30P、34P、40P、50P等规格；其中34P对应的Plug Housing料号为 20532-034T-02-1。 对工程师而言，这类产品的价值并不只是“把线做得更细”，而是在有限空间内实现多通道、高密度、受控阻抗及屏蔽传输；对于采购人员而言，则需要同时关注连接器型号、Pin数、线径、阻抗、线长、端接工艺及批量一致性，而不能仅按照普通排线或单根同轴线进行替换。

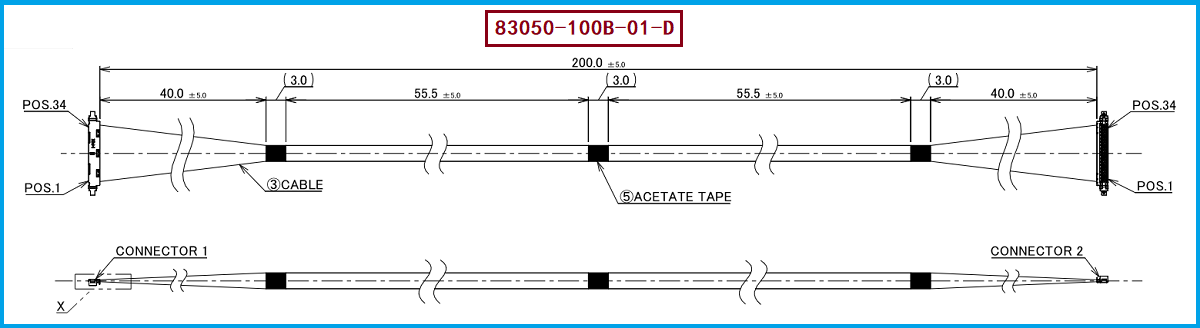

“为什么极细同轴线多用PTFE护套？”是工程选型中非常值得关注的问题。严格来说，实际线缆结构中的PTFE具体承担的是绝缘/介电材料还是外护套功能，需要以具体线材规格书为准，并不能看到“极细同轴线”就默认一定采用PTFE外护套。PTFE之所以经常用于高频同轴线相关结构，主要是因为其具有较低且稳定的介电特性、良好的耐热和耐化学性能，同时有利于控制高频传输中的介电损耗与阻抗稳定性；在同轴结构中，介电材料会直接影响信号传播特性，因此材料选择会关系到阻抗控制和高速信号完整性。行业资料中也可以看到PTFE被广泛用于50Ω同轴连接器的介电结构，例如TE Connectivity的相关同轴连接器资料明确将PTFE列为介电材料。 对极细同轴线而言，由于线径已经非常小，绝缘层尺寸、同心度、介电常数、屏蔽层结构和导体尺寸之间的关系更加敏感，因此选择合适的低损耗介电材料，有助于在有限外径下保持稳定的高频传输性能。不过需要强调的是：本次83050-100B-01-D的公开2D线束图纸重点规定了Micro-Coax、AWG、阻抗及线束结构，并未在该图纸中明确指定PTFE作为护套材料，因此实际替代生产时仍应以客户指定线材规格书和材料要求为最终依据。

对于 I-PEX 83050-100B-01-D 的替代开发，建议工程部门建立“连接器+线材+加工+测试”的整体匹配思路。此次项目指定的线材端连接器型号为 20532-034T-02-1，对应CABLINE®-UX II 34Pin Plug Housing；资料中同时列出了30P、34P、40P、50P不同Pin数的Housing型号，因此34P产品不能简单使用其他Pin数连接器代替。 在材料适配方面，本次项目指定 20532-034T-02-1可适配AWG#40线材，这一点应作为替代方案开发时的重要输入参数；同时，已提供的83050-100B-01-D线束图纸资料中标注的原配Micro-Coax规格为AWG#46、50Ω，因此如果客户实际项目要求使用AWG#40，应进一步确认连接器端接窗口、线材外径、阻抗、屏蔽结构、端接尺寸及高速信号测试结果是否满足设计要求。也就是说，AWG#40是本次连接器适配方案的重要条件，但不能直接等同于83050-100B-01-D原图纸中的AWG#46规格。这种差异在国产替代项目中尤其需要工程确认，避免仅凭连接器料号或AWG数字进行简单替换。

针对 I-PEX 83050-100B-01-D 的兼容替代，工程师首先应确认34P结构以及线材端连接器 20532-034T-02-1；其次确认实际采用的极细同轴线规格，包括AWG、特性阻抗、外径、绝缘/介电材料、屏蔽层结构以及导体结构；随后再确认线束长度、线序、两端连接方式、胶带或固定方式和端部尺寸。对于采购人员，建议在询价时不要只提供“CABLINE®-UX II 34P”这一条件，而应同时提供目标料号 83050-100B-01-D、连接器型号 20532-034T-02-1、目标线材 AWG#40 以及具体长度和电气性能要求。尤其是AWG#40与原图纸AWG#46存在差异时，应要求供应商提供阻抗、导通、绝缘、耐压及必要的高速信号完整性验证数据。我们公司可提供：I-PEX 83050-100B-01-D兼容替代线束方案，可根据客户提供的样品、图纸、连接器型号、线材规格及应用要求，进行极细同轴线束的定制制造与替代开发，帮助工程团队从“连接器可配”进一步实现“线束整体可用、性能可验证”。
