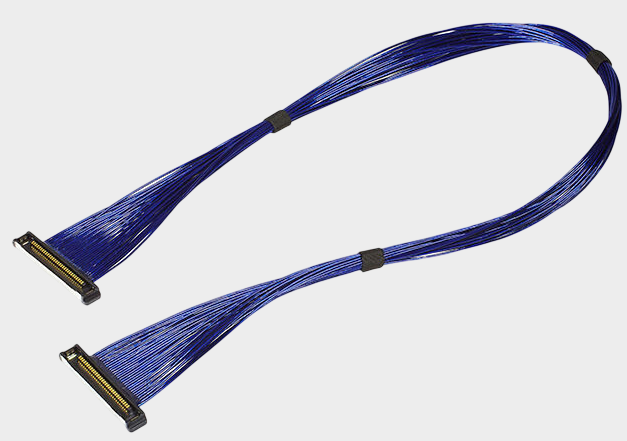

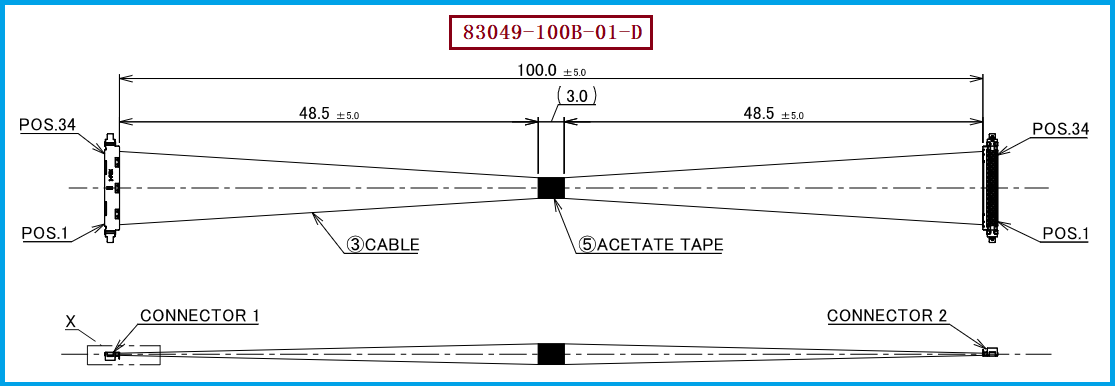

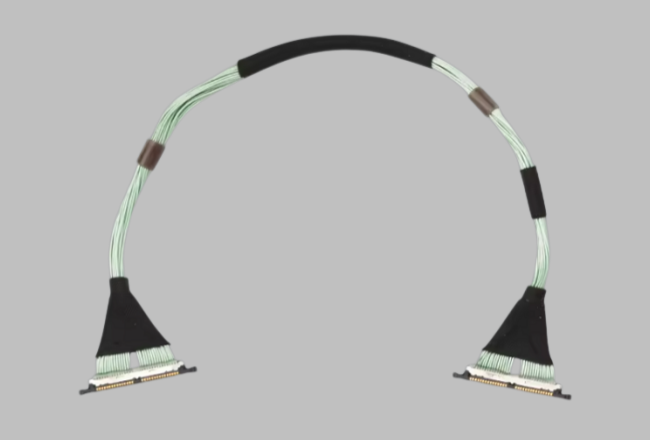

在笔记本电脑、平板、显示模组、摄像模组等空间受限设备中，极细同轴线束不仅要满足“小型化”，还需要兼顾高速信号传输能力。I-PEX 83049-100B-01-D属于CABLINE®-UX II系列34Pin极细同轴线束，线长为100±5mm，采用Micro-Coax AWG #46、50Ω线材，两端均采用CABLINE®-UX II Plug结构，线位定义为1-1直连。该线束配套的线材端连接器型号为20532-034T-02-1，为34Pin Plug Housing，对应连接器接点间距仅0.25mm。I-PEX官方资料显示，CABLINE®-UX II采用0.25mm Pitch、90°垂直插拔结构，支持30/34/40/50Pin，并针对小型化设备及狭小转轴空间进行了设计。

工程师遇到极细同轴线束信号衰减严重时，不能只判断是“线太细”造成的，而应从整个高速信号链路进行分析。首先要确认线材的阻抗、AWG规格及结构一致性；对于83049-100B-01-D，其原始方案采用AWG #46、50Ω Micro-Coax，替代线束如果随意更换成阻抗或结构不同的线材，可能导致阻抗不连续、反射增大，从而造成插入损耗和回波损耗恶化。其次需要关注线长和弯折路径，虽然83049-100B-01-D本身只有100±5mm，但实际设备装配时如果出现过度弯折、局部压扁、连接器附近受力等情况，也可能使传输性能下降。此外，端接质量同样关键，34Pin、0.25mm Pitch结构对加工精度要求较高，线芯定位、屏蔽层处理、端部固定以及连接器装配状态都会影响高速信号稳定性。CABLINE®-UX II官方还提供SI测试板和信号完整性数据，说明在高速应用中需要从完整链路角度进行验证，而不能只看直流导通。

对于I-PEX 83049-100B-01-D这类34Pin极细同轴线束，改善信号衰减首先应确保替代线束的关键参数与原方案保持一致，包括34Pin、0.25mm Pitch、AWG #46、50Ω、100mm级长度以及1-1线位定义。在加工过程中，应重点控制剥线、同轴结构处理、屏蔽层连接、端子压接或焊接、胶固区域以及连接器组装的一致性，避免因局部结构变化产生阻抗突变。对于研发验证阶段，建议通过插入损耗、回波损耗、串扰等SI指标进行实际测试，并结合不同频率下的测试曲线判断衰减究竟来自线材本体、连接器端接还是装配结构。CABLINE®-UX II官方给出的参考传输速度为5Gbps/lane NRZ，并列出了USB 3.1 Gen1、V-By-One HS 1.4、HDMI 1.3、eDP及MIPI等应用参考，因此对于高速应用，不能单纯以“导通正常”作为线束合格标准。

从采购和工程替代角度看，选用I-PEX 83049-100B-01-D兼容方案时，应重点核对产品料号、连接器结构、Pin数、Pitch、线材规格、阻抗、长度及线位定义。其中，83049-100B-01-D对应34Pin、Micro-Coax AWG #46、50Ω、100mm、1-1配置，线材端使用20532-034T-02-1，配套的Plug Cable Assembly为20531-034T-02-1，金属外壳型号为2799-0341；对应板端34Pin Receptacle为20533-234E。I-PEX官方同时列出了34Pin、1-1结构的100mm、200mm、300mm线束型号83049、83050、83051，可根据实际装配长度进行选择。 对于需要降低采购成本、缩短交期或进行国产化替代的项目，建议不要仅按照“连接器能插上”判断兼容性，而应同时验证高速信号性能、线位定义、线材阻抗、端接尺寸及机械装配。我们公司可提供：I-PEX 83049-100B-01-D兼容替代线束方案，可围绕34Pin、0.25mm Pitch、AWG #46、50Ω及100mm长度等关键要求进行极细同轴线束的替代制造与匹配。
