I-PEX 82657-100B-02-D CABLINE®-UX II 40AWG/50Ω 系列极细同轴线束替代品

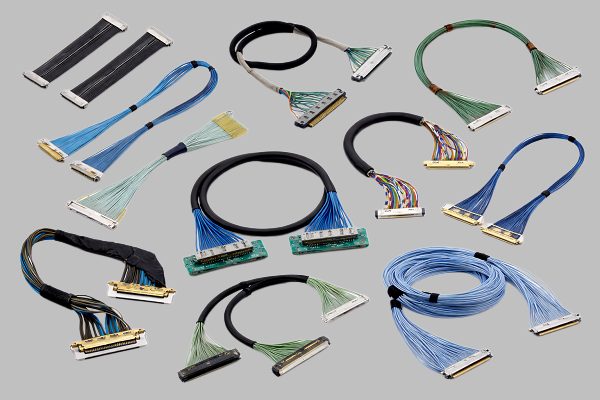

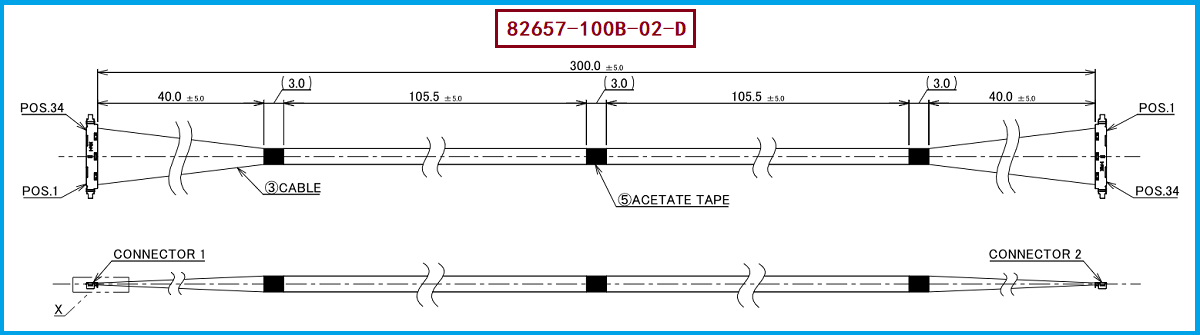

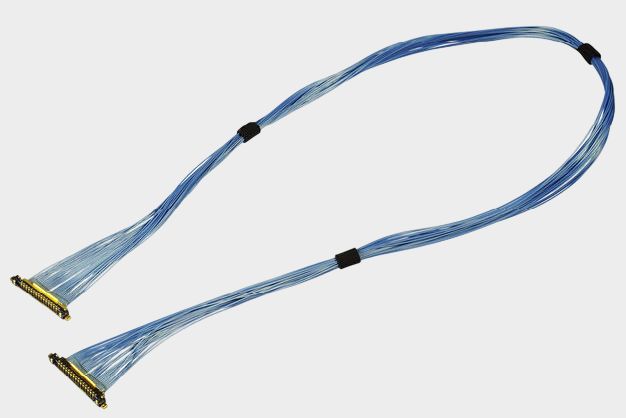

在笔记本电脑、平板、显示模组以及其他空间受限的高速电子设备中，极细同轴线束不仅承担信号连接功能，同时还需要兼顾布线空间、柔韧性、阻抗一致性和信号完整性。I-PEX 82657-100B-02-D 属于 CABLINE®-UX II 34Pin 极细同轴线束，官方资料显示其采用 46AWG Micro-Coaxial Cable，标准长度为 300mm，线位定义为 1-N。其线材端使用的 CABLINE®-UX II Plug Housing 型号为 20532-034T-02-1，配套34Pin结构，适合对连接器尺寸和线束空间要求较高的设备内部连接。I-PEX CABLINE®-UX II本身采用0.25mm Contact Pitch、Vertical（Right Angle）结构，配合高度约1.04mm，并提供30、34、40、50Pin规格。

对于工程师而言，“线越短信号越好”并不是简单的绝对结论，但在线径极细、高速信号传输场景中，线长确实会直接影响插损、回损、时延以及整体信号完整性。随着线束长度增加，信号在电缆中的传播距离变长，导体损耗和介质损耗会逐步累积，高频成分衰减更加明显；同时，如果线材阻抗、连接器过渡区或屏蔽结构控制不佳，还可能产生阻抗不连续和反射。以 82657-100B-02-D的300mm长度为例，设计替代线束时不能只按照外观和尺寸复制，更需要关注46AWG Micro-Coax的阻抗、外径、屏蔽结构、端接质量以及连接器区域的阻抗过渡。CABLINE®-UX II官方给出的参考传输速度为5Gbps/lane NRZ，并列出了USB 3.1 Gen1、V-By-One HS 1.4、HDMI 1.3、eDP及MIPI等参考应用，因此对于此类高速线束，长度增加后更应该通过实际SI测试验证插损、回损及眼图等指标，而不是仅凭导通测试判断线束是否合格。

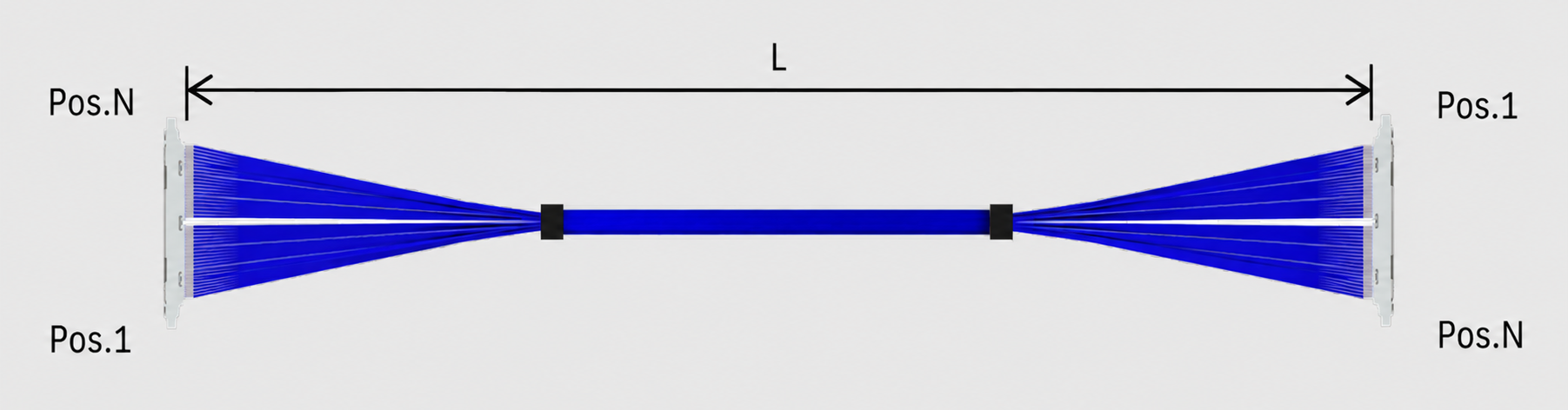

对于需要进行国产替代、供应商切换或长期备货的工程师和采购人员而言，I-PEX 82657-100B-02-D的替代不能简单理解为“34Pin连接器+300mm线材”。实际选型至少需要保证连接器系列、Pin数、线材规格、长度、线位定义及端接结构的一致性。本型号的关键配置为34Pin、46AWG Micro-Coax、300mm、1-N，其中线位定义为1-N，即两端对应线序按照1-N方式排列；线材端连接器采用20532-034T-02-1。与此同时，CABLINE®-UX II采用0.25mm Pitch超小型结构，官方资料还强调其Plug尺寸适合通过转轴等狭小空间，因此替代线束还应考虑成品外形、出线方向、弯折空间以及屏蔽接地连续性，避免出现“电气参数看似一致，但实际装配无法使用”的情况。

对于需要寻找 I-PEX 82657-100B-02-D兼容产品的客户，建议工程端优先锁定“34Pin + 46AWG Micro-Coax + 300mm + 1-N + CABLINE®-UX II结构”这一核心配置，再根据设备内部实际空间确认线材外径、弯折半径、走线方式及端部加工尺寸。采购端则应重点确认连接器型号和线束料号，避免将Plug Housing、Plug Cable Assembly及整条Harness的料号混淆。I-PEX官方当前资料显示，CABLINE®-UX II 34Pin对应的Plug Cable Assembly为20531-034T-02-1、Plug Housing为20532-034T-02-1、Plug Metal Cover为2799-0341，配套Receptacle为20533-234E；其中82657-100B-02-D则是34Pin、46AWG、300mm、1-N的Sample Harness。 我们公司可提供：I-PEX 82657-100B-02-D兼容替代线束方案，可根据客户原线束的连接器型号、Pin数、线径、阻抗、长度、线位定义及安装空间进行匹配开发，为工程验证、样品替换以及批量采购提供相应的极细同轴线束产品。
