I-PEX 82656-100B-02-D CABLINE®-UX II 40AWG/50Ω 系列极细同轴线束替代品

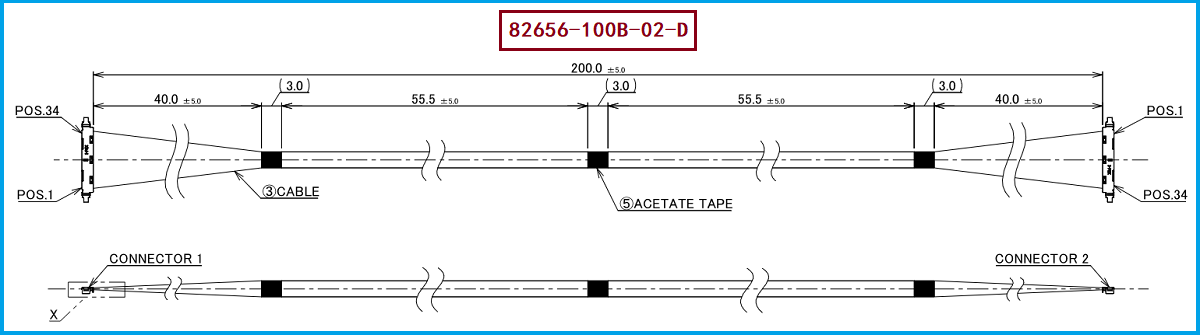

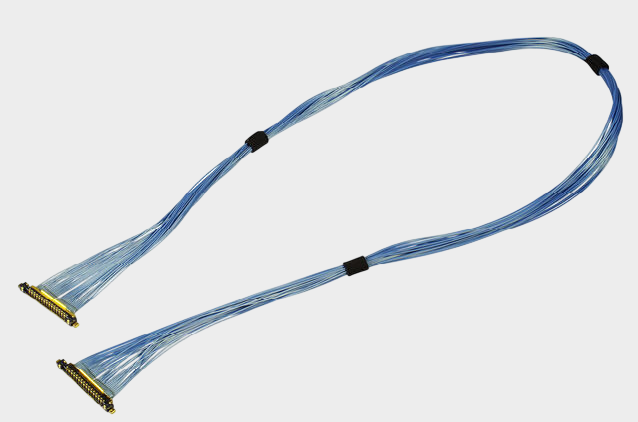

I-PEX 82656-100B-02-D 是 CABLINE®-UX II 系列34Pin极细同轴线束，I-PEX官方资料显示，该型号为 200mm长度、1-N连接方式、Micro-Coaxial Cable AWG#46 的标准评估线束。其配套的线材端连接器为 20532-034T-02-1，对应CABLINE®-UX II 34Pin Plug Housing。CABLINE®-UX II采用0.25mm Contact Pitch、90°出线垂直插拔结构，配合高度约1.04mm，适用于笔记本电脑、平板、显示模组以及其他内部空间紧凑的电子设备。对于工程师而言，82656-100B-02-D的重点并不只是“34Pin+200MM”，还需要同时确认线径、阻抗、Pin定义、连接器结构及出线方式；对于采购人员而言，则应将完整Harness料号与连接器型号一起作为替代采购的核对依据。

极细同轴线束的“耐高温”并没有一个脱离具体线材、连接器和加工结构的统一标准，实际选型应重点看线材绝缘材料、护套材料、屏蔽结构、端接材料以及连接器允许工作温度，最终以具体产品规格书和整条线束验证结果为准。对于本次 82656-100B-02-D，其I-PEX图纸要求线束工作温度最高 80℃，因此如果作为原规格替代产品进行开发，就不能简单地把普通高温线材换上去，而应围绕“80℃工作环境”验证导体绝缘、同轴屏蔽、端子压接/焊接区域及连接器组合后的可靠性。工程验证中还可通过高温暴露后进行外观检查、导通测试、绝缘电阻测试以及必要的信号完整性测试，判断线束在高温环境下是否出现材料软化、绝缘性能下降、端接可靠性降低或高速信号性能变化等问题。需要特别说明的是，I-PEX CABLINE®-UX II连接器产品页面本身给出的连接器参数不能直接等同于82656整条线束的耐温等级，采购时应以具体Harness图纸和实际线材规格为准。

对于200MM的34Pin极细同轴线束，耐高温测试不能脱离实际使用状态。尤其是极细同轴线材柔软、线径小，在设备内部可能同时承受弯折、拉伸、挤压和装配应力，因此建议工程验证时采用实际装配状态或接近实际弯曲半径的测试方式，在规定温度环境下进行高温老化，再检查线束的导通、绝缘性能及端接区域是否稳定。如果应用场景还涉及屏幕转轴或持续运动结构，则应将高温环境与动态弯折寿命结合验证，而不是只做静态高温测试。CABLINE®-UX II本身强调小型化Plug和转轴穿线应用，多点接地结构可形成从Cable Shield、Ground Bar、Plug Shell、Receptacle Shell到PCB的接地路径，因此替代线束除了要满足尺寸和耐温要求，还应保持屏蔽及接地结构的一致性，避免只满足“能插上”却无法满足EMC及高速信号应用要求。

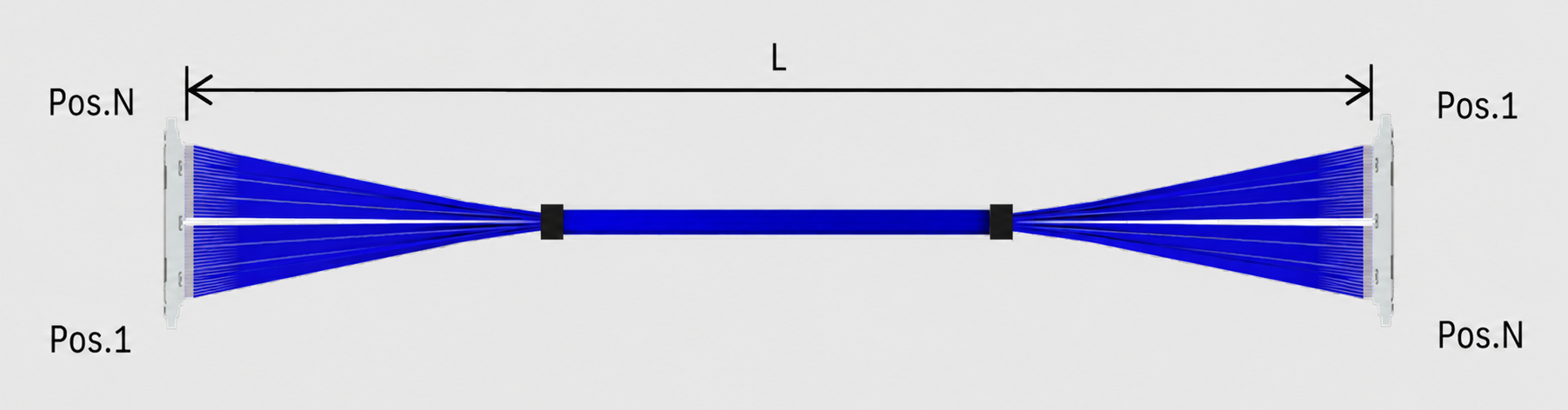

针对 I-PEX 82656-100B-02-D 的替代开发，建议工程师和采购人员重点确认34Pin、200MM长度、1-N线序、Micro-Coaxial Cable规格以及两端连接器结构，其中线材端配套连接器型号为 20532-034T-02-1。I-PEX官方当前资料将82656-100B-02-D列为CABLINE®-UX II 34Pin、AWG#46、200mm、1-N的Sample Harness；同时官方推荐的34Pin Plug Housing为20532-034T-02-1，配套Plug Cable Assembly为20531-034T-02-1、Plug Metal Cover为2799-0341，Receptacle为20533-234E。 因此，替代方案不能只按照“34Pin、200MM”简单复制，还应核对阻抗、线径、外径、屏蔽连接、Pin-to-Pin定义、弯折要求及工作温度。我们公司可提供：I-PEX 82656-100B-02-D兼容替代线束方案，可根据客户实际设备结构和技术要求，对线长、Pin数、线序、线材规格、连接器端以及弯折/耐温要求进行匹配开发，为工程验证、样品替换及批量采购提供极细同轴线束解决方案。
