I-PEX 83063-100B-01-D CABLINE®-VS 40AWG/50Ω 系列极细同轴线束替代品

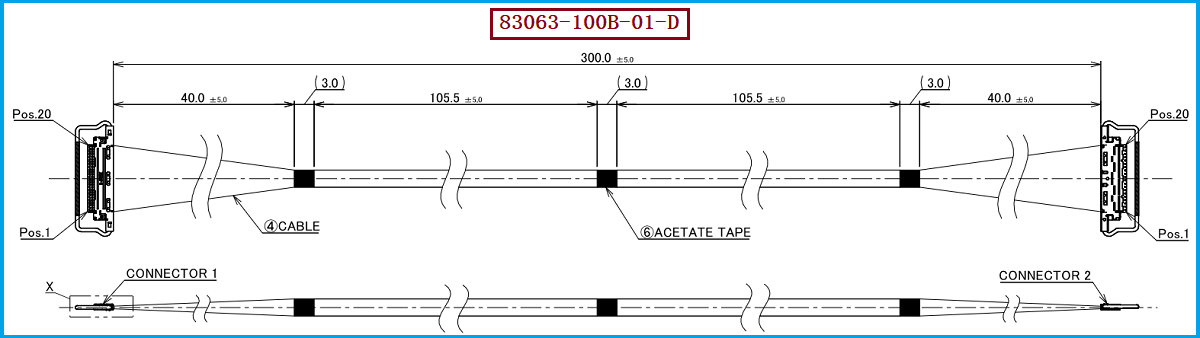

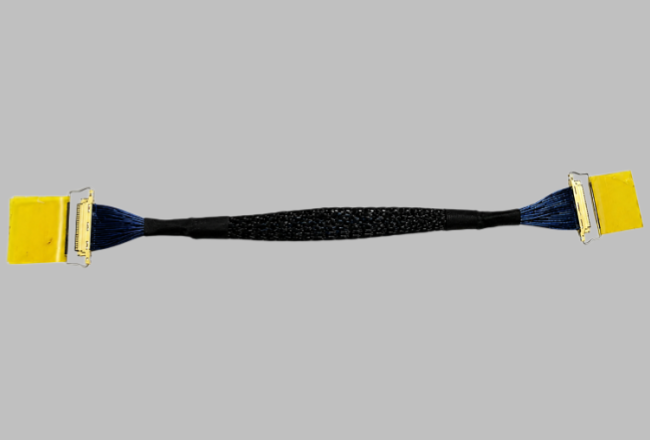

在笔记本电脑、显示设备、工业相机、机器视觉及其他空间受限的电子设备中，线束不仅要满足高速信号传输，还要兼顾小型化、柔性布线与长期可靠性。本次介绍的 I-PEX 83063-100B-01-D 是 CABLINE®-VS 系列20PIN极细同轴线束，采用 AWG #40、50Ω Micro-Coaxial Cable（极细同轴线），标准长度为 300mm，端接方式为 1-1。其线材端配套连接器型号为 20454-220T，连接器采用 20PIN、0.5MM Pitch 结构，在有限空间内能够实现高密度信号连接。对于工程师而言，选用此类线束时需要同时关注线径、阻抗、长度、端接方式以及连接器匹配，而采购人员则应重点核实极细同轴线束产品料号/型号及其规格一致性，避免仅凭外观或Pin数进行替代判断。

很多工程师在进行设备内部布线时都会问：“极细同轴线可以弯多少次不断？”实际上，这个问题不能简单用一个固定的弯折次数回答，因为极细同轴线的耐弯折能力会受到线径、导体结构、绝缘材料、屏蔽层结构、弯曲半径、弯折角度、运动速度以及是否持续往复运动等因素影响。对于 I-PEX 83063-100B-01-D 这类AWG40极细同轴线束，如果产品应用存在反复开合、移动或动态弯曲工况，工程设计时不能直接把普通静态线束的性能等同于拖链线、机器人运动线等动态线缆。尤其需要注意，极细同轴线发生过小半径弯曲后，即使外护套暂时没有断裂，内部导体、绝缘层或屏蔽结构也可能受到机械应力，从而影响阻抗一致性和高速信号完整性。因此，判断“能弯多少次”时，应以具体线材结构及实际弯曲半径、运动条件进行可靠性验证，而不是只看理论弯折次数。

对于需要进行国产替代、第二供应商导入或批量采购的项目，I-PEX 83063-100B-01-D 的替代选型建议从“连接器+线材+线序+尺寸+电气性能+机械可靠性”多个维度进行确认。该型号的关键匹配条件包括 CABLINE®-VS系列、20PIN、0.5MM Pitch、20454-220T连接器、AWG #40、50Ω、300mm以及1-1端接方式。其中连接器型号 20454-220T 和20PIN、0.5MM间距属于重要的结构匹配条件，而50Ω阻抗、AWG40线材及300mm长度则直接关系到线束的电气和布线性能。对于存在频繁弯折需求的产品，还应增加弯折半径、弯折次数及实际装机工况验证。我们公司可提供：I-PEX 83063-100B-01-D兼容替代线束方案，可根据客户实际产品结构和技术要求，对极细同轴线材、连接器端接、线序、长度及相关工艺进行匹配开发，为工程师提供兼容替代选型参考，也为采购人员提供国产替代供应方案。

极细同轴线束的价值并不是单纯追求“越细越好”或“越能弯越好”，而是在有限空间内实现高速信号、机械可靠性和布线灵活性的平衡。I-PEX 83063-100B-01-D 所采用的50Ω极细同轴结构，本身就是面向高密度、高速信号连接场景的一种线束方案。当线束安装在显示模组、摄像模组或设备内部狭窄区域时，合理的弯曲路径能够帮助降低空间占用，但如果弯曲半径设计不合理，长期机械应力可能对线缆内部结构造成影响。因此，工程师在设计阶段应尽量避免急弯、反复折叠以及连接器根部受力，并根据实际应用条件进行样品测试；采购人员在进行替代供应商评估时，也应要求供应商提供对应的线材规格、连接器型号、线序及可靠性验证资料，而不能仅以“同样20PIN、同样0.5MM间距”作为判定依据。
