I-PEX 82189-100B-02-D CABLINE®-VS 40AWG/50Ω 系列极细同轴线束替代品

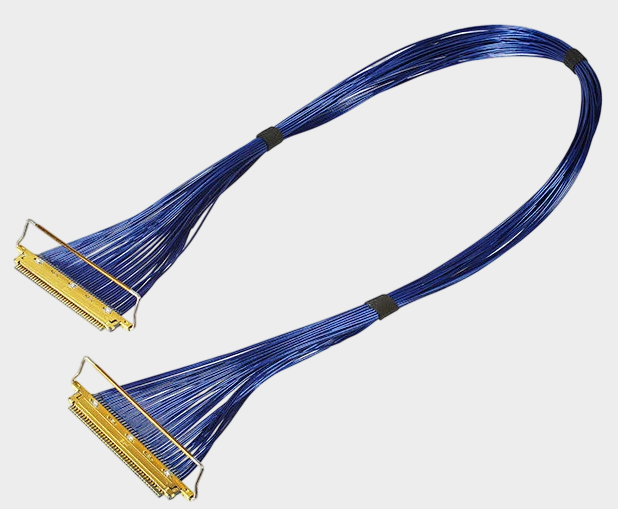

在高速摄像、AR/VR、显示模组、工业视觉以及AI视觉设备中，工程师经常会遇到一个问题：为什么同样是传输高速信号，有的线束能够稳定工作，有的线束却随着长度增加出现信号衰减、眼图变差甚至通信异常？这就涉及极细同轴线束的传输损耗。简单理解，传输损耗就是高速电信号在线缆中传播时，信号能量随着频率和传输距离增加而产生的衰减。极细同轴线束并不是“线越细，损耗一定越大”这么简单，其实际性能还与导体尺寸、绝缘材料、屏蔽结构、特性阻抗、连接器端接质量、线束长度以及工作频率等因素有关。本次介绍的极细同轴线束产品料号/型号：I-PEX 82189-100B-02-D，属于CABLINE®-VS 30Pin Harness，采用30根AWG#40、50Ω Micro-Coaxial Cable，长度为100mm，Pin Assignment为1-N，线材端使用的连接器型号为20454-230T。对于工程师来说，这些参数实际上都与高速信号损耗和最终信号完整性密切相关。

极细同轴线束的传输损耗通常可以从导体损耗、介质损耗以及连接器和端接带来的附加损耗等方面理解。随着传输频率提高，导体中的趋肤效应会更加明显，高频电流趋向导体表面流动，从而增加有效电阻；同时，绝缘介质在高频条件下也会产生介质损耗。当线束长度增加时，这些损耗会进一步累积，因此高速信号可能出现幅度下降、上升沿变缓以及接收端信号裕量降低等现象。对于I-PEX 82189-100B-02-D而言，其标准长度为100mm，并采用AWG#40、50Ω Micro-Coaxial Cable，这类规格体现了在有限空间内兼顾高密度布线与高速信号传输的设计思路。I-PEX官方资料显示，CABLINE®-VS面向最高32 Gbps/lane的参考高速传输应用，支持AWG36、AWG38、AWG40、AWG42和AWG44 Micro-Coaxial Cable，并提供20、30、40、50Pin规格。 因此在实际项目中，不能只看“线束能不能通”，还需要根据目标速率、工作频率和线束长度评估实际的Insertion Loss、Return Loss以及整体链路Signal Integrity。

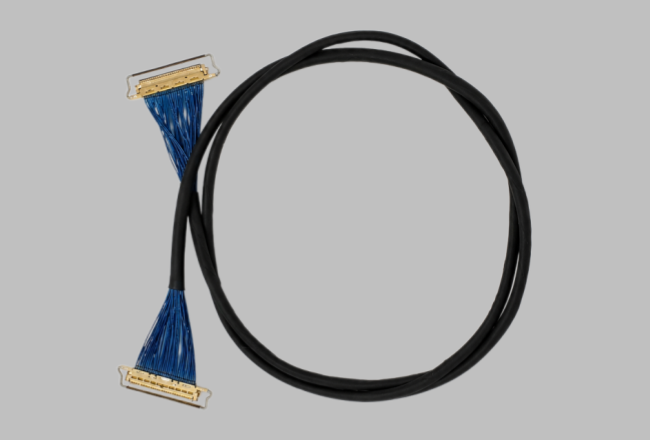

工程师在选型时，首先要确认线材的特性阻抗是否与系统匹配，其次要关注线束长度、AWG规格、连接器结构、端接工艺以及高速信号测试数据。如果阻抗连续性不好，即使线材本身损耗较低，连接器端、焊接端或线材过渡区域产生的阻抗不连续仍然可能导致信号反射；而对于采购人员而言，也不能仅根据“AWG#40”“30Pin”等静态参数判断产品是否可以替代，而应进一步确认产品料号、连接器型号、线序、长度、阻抗以及高速性能验证条件。本产品使用的线材端连接器型号为20454-230T，I-PEX官方资料将其列为CABLINE®-VS 30Pin Plug Housing，同时官方30Pin评估线束明确列出82189-100B-02-D：Micro-Coaxial 40AWG、L=100mm、1-N。 这也说明高速线束的替代不能简单理解为“连接器一样、线径一样就可以”，真正可靠的替代方案需要同时保证机械尺寸、线序关系、端接工艺以及高速传输性能的一致性。

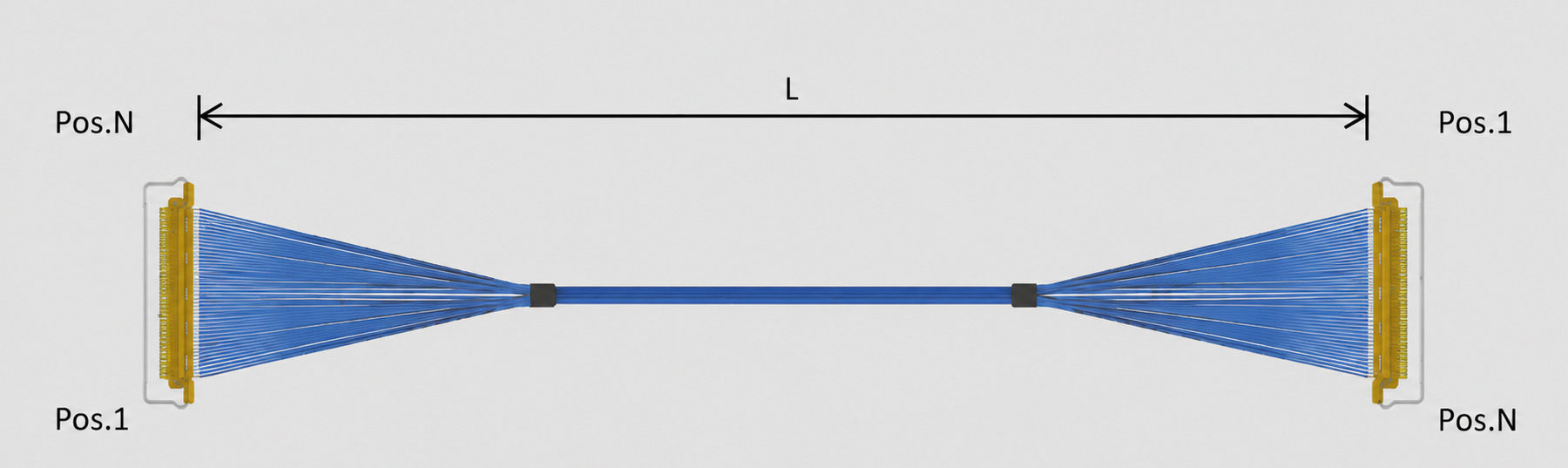

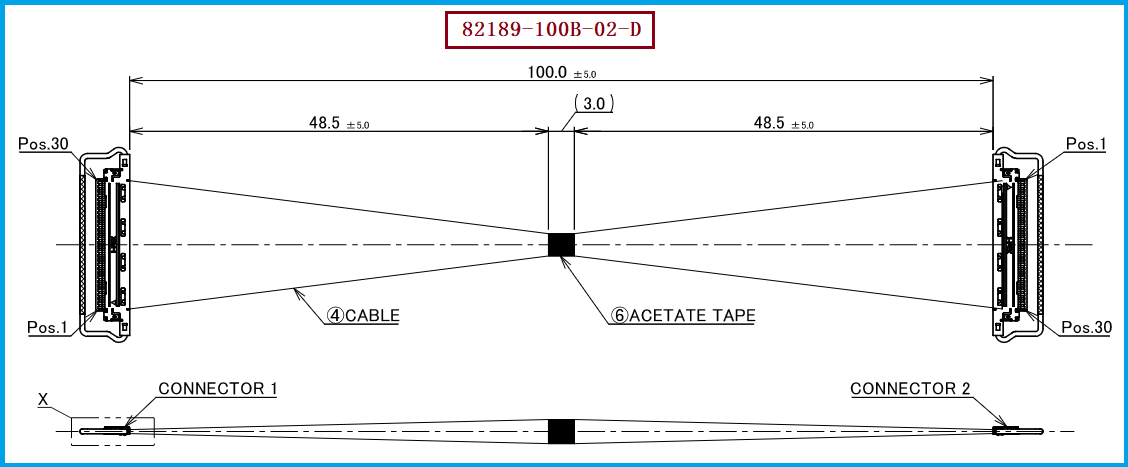

对于需要替代I-PEX 82189-100B-02-D的客户，建议以原产品作为规格基准，从连接器、线材、长度、Pin数、线序和高速性能几个方面进行逐项确认。本型号为30Pin、AWG#40、50Ω、100mm、1-N结构，线材端连接器为20454-230T；I-PEX官方CABLINE®-VS资料显示，该系列采用0.5mm Contact Pitch、Horizontal Mating、1.0±0.1mm Mated Height，并支持AWG40 Micro-Coaxial Cable。 在实际国产替代过程中，如果仅更换线材而没有控制连接器端接、阻抗连续性和线序，就可能出现原设备能够正常工作、替代线束却出现高速信号裕量不足的问题。我们公司可提供：I-PEX 82189-100B-02-D兼容替代线束方案，可根据客户设备结构和高速信号需求，围绕20454-230T连接器、AWG#40极细同轴线、30Pin、50Ω、100mm及1-N线序等核心规格进行兼容替代开发，并可针对实际应用进一步匹配线长、出线方向和端部结构。对于工程验证阶段，建议优先进行TDR阻抗测试、Insertion Loss、Return Loss及高速眼图等相关验证，而不是仅进行低速导通测试。
