I-PEX 83062-100B-01-D CABLINE®-VS 40AWG/50Ω 系列极细同轴线束替代品

在高速信号传输系统中，极细同轴线并不是简单地“把导线做得更细”，其内部通常需要通过中心导体、绝缘层、屏蔽层以及外部保护结构共同形成稳定的传输通道。所谓屏蔽编织密度，通常是指屏蔽编织层中金属丝覆盖、交织形成屏蔽区域的程度，它与屏蔽层的覆盖效果、抗外部电磁干扰能力以及信号向外辐射的控制能力密切相关。对于工程师而言，屏蔽编织密度不能孤立理解为“越高越好”，还需要综合考虑线径、柔韧性、弯曲半径、屏蔽材料、结构尺寸以及目标频率下的信号完整性要求。尤其在工业相机、AI视觉、高速显示和高速计算设备内部，线束往往与高速数字电路、电源线路以及其他通信通道紧密排列，因此合理的屏蔽设计对于降低EMI、控制串扰和维持高速信号质量具有重要意义。

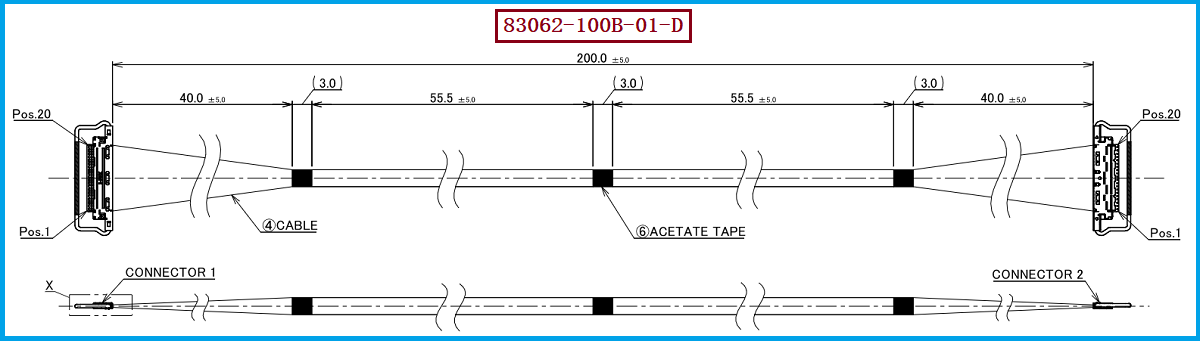

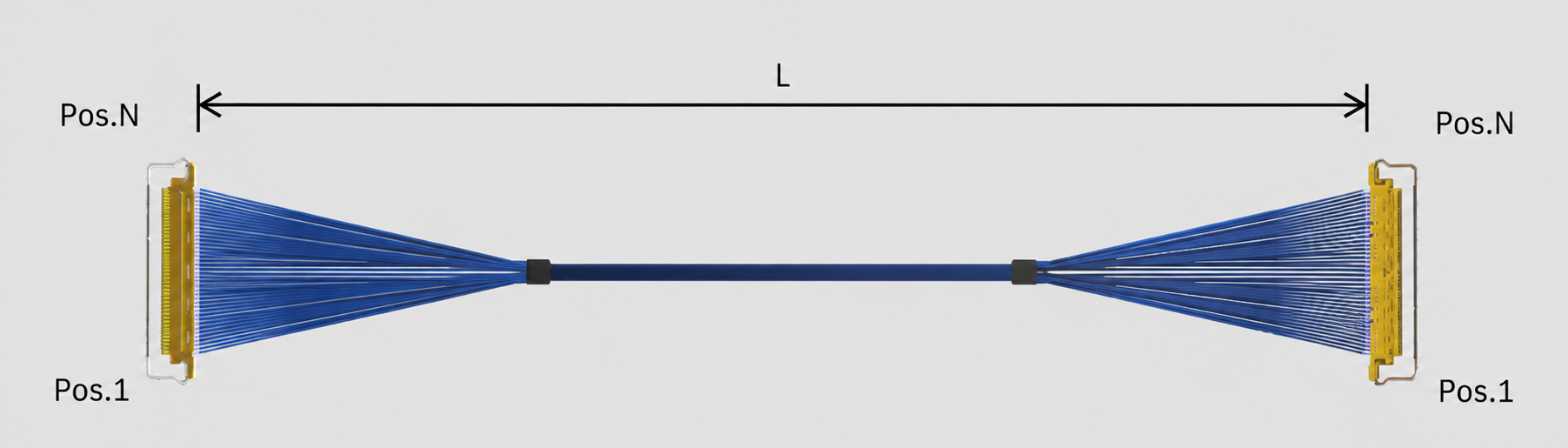

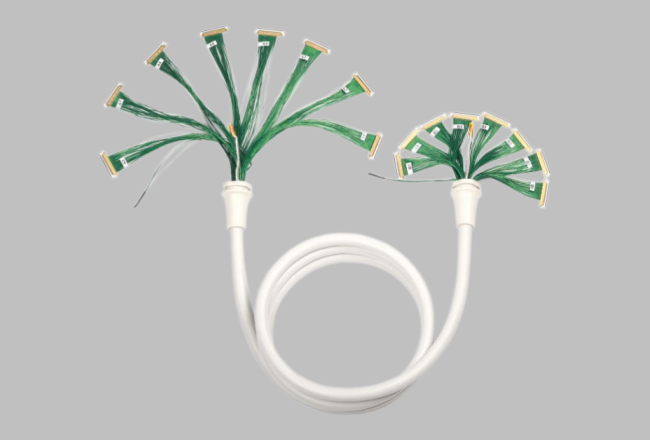

本次对应的极细同轴线束产品料号/型号为 I-PEX 83062-100B-01-D，属于 CABLINE®-VS 20P HARNESS。根据官方工程图，该产品采用20根极细同轴线、AWG#40规格，线束长度为 200.0±5.0mm，特性阻抗标注为 50Ω，线位定义为 1-1，也就是1脚对应1脚、2脚对应2脚，以此类推直至20脚；线材端使用的连接器主体型号为 20454-220T，同时配套CABLINE-VS Plug P/N 20453-220T-03等结构件。 对工程师来说，这意味着在评价“屏蔽编织密度”时，不能只看屏蔽层本身，而应该把整个高速通道作为一个系统进行判断，包括极细同轴线本体、连接器、端接工艺、接地路径、PCB走线以及相邻高速通道之间的耦合情况。I-PEX对CABLINE-VS系列给出的平台级资料显示，该系列采用0.5mm接触间距、水平对插结构，支持20/30/40/50Pin，并支持AWG36～AWG44极细同轴线；官方还提供32Gbps/lane的参考传输能力及相关高速接口参考应用。

对于采购人员和工程师来说，“屏蔽编织密度越高越好”其实是一个容易产生误解的说法。较高的屏蔽覆盖率通常有利于形成更加连续的屏蔽路径，但同时也可能影响线束的柔软性、弯曲性能、外径、重量和加工成本；而对于极细同轴线而言，空间尺寸本身就非常有限，因此需要在高速性能、EMI抑制、机械柔韧性和制造一致性之间取得平衡。更重要的是，83062-100B-01-D的官方工程图明确给出了50Ω特性阻抗，但并没有把“屏蔽编织密度”作为该产品的单独公开规格指标，因此在进行国产替代或供应商评估时，不建议仅以编织密度一个参数判断线束是否合格，而应结合阻抗、插损、回损、串扰、耐压、绝缘电阻、端接一致性及实际系统SI测试结果进行综合验证。官方工程图同时给出了该线束30V额定电压、AC250V耐电压以及DC100V条件下50MΩ以上绝缘电阻等电气要求，因此采购选型时也应将这些指标纳入规格确认。

如果企业正在进行 I-PEX 83062-100B-01-D 的国产替代、第二供应商导入或批量采购，建议首先确认产品是否能够完整匹配20Pin、AWG#40、200mm、1-1线位定义以及50Ω特性阻抗等关键条件，同时确认线材端连接器 20454-220T 的匹配关系、端子压接/焊接工艺和屏蔽层处理方式。I-PEX官方CABLINE-VS页面将20454-220T列为20Pin Plug Housing，并将83062-100B-01-D列入20Pin、40AWG、200mm、1-1评估线束型号。 对采购人员而言，真正值得关注的并不是“外观是否一样”，而是替代线束能否在连接器匹配、线位定义、阻抗一致性、长度公差、屏蔽结构、端接可靠性和高速信号完整性等方面满足原设计要求。我们公司可提供：I-PEX 83062-100B-01-D兼容替代线束方案，可围绕客户实际设备的Pin数、线长、线径、线位定义、连接器及应用环境进行极细同轴线束方案开发，为工程验证、样品打样及批量采购提供国产替代选择。
