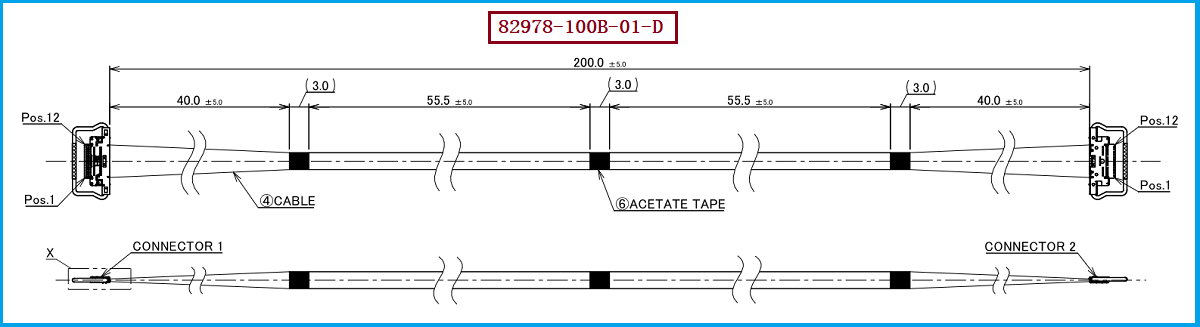

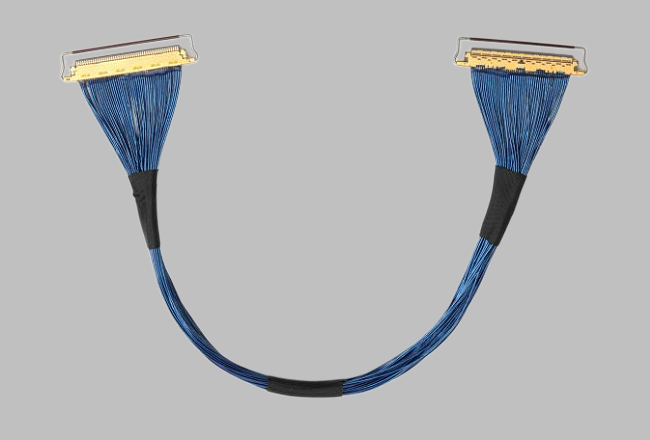

I-PEX 82978-100B-01-D CABLINE®-CA 40AWG/50Ω 系列极细同轴线束替代品

在笔记本电脑、显示模组、工业相机、机器视觉、AI视觉设备及其他高密度电子设备中，极细同轴线束承担着高速信号传输、空间连接及电磁屏蔽等重要功能。对于工程师和采购人员而言，当设备已经采用特定品牌的极细同轴线束后，如果面临原供应周期较长、采购成本较高、交期不稳定或需要建立第二供应来源等情况，“兼容替代”就不仅仅是重新制作一条线束，而是需要从连接器、线材、线位、尺寸、加工工艺及电气性能等多个维度进行匹配。本次对应的目标产品为 I-PEX 82978-100B-01-D，属于 I-PEX CABLINE®-CA 系列12Pin极细同轴线束，其配套线材端连接器型号为 20634-112T-02，线位定义为 1-1。结合前述CABLINE®-CA产品资料，该系列采用0.4mm Pitch、水平对插及机械锁扣结构，并面向高速、小型化和高密度内部连接应用。因此，对于需要寻找国产化、成本优化或第二供应商方案的客户而言，围绕 82978-100B-01-D建立兼容替代线束方案，重点并不是简单复制外观，而是实现“连接器接口兼容+线材规格匹配+线位定义一致+尺寸结构适配+电气性能满足应用”的综合替代。

极细同轴线束的兼容替代设计，首先应从连接器接口开始确认。对于 I-PEX 82978-100B-01-D，其线材端使用 20634-112T-02连接器，属于CABLINE®-CA系列12Pin Plug Housing。工程设计时，需要重点确认连接器的Pin数量、0.4mm接触间距、插合方向、锁扣结构、安装空间以及与设备PCB端连接器的实际配合关系；与此同时，还需要核对线束两端的线位定义，本产品为 1-1，意味着对应端子的信号位置按照一一对应关系进行连接。连接器兼容替代不能仅凭“Pin数相同”判断，还必须进一步确认端子接触位置、插合尺寸、锁扣状态、屏蔽结构以及线束出线方向等因素。对于高速信号而言，连接器只是其中一个环节，线材本身同样需要进行阻抗、衰减、串扰、屏蔽及结构尺寸等方面的匹配。因此，在设计 82978-100B-01-D兼容替代方案时，应以原产品作为基准样品，通过连接器型号确认、线材规格确认、线序/线位核对、长度及外形测量，再结合电气性能测试进行逐项验证，从而降低因“机械上能插、电气上不能用”而造成的替代风险。

对于工程师而言，真正可靠的极细同轴线束替代方案，应当同时通过机械、电气和应用层面的验证。82978-100B-01-D属于12Pin、极细同轴线束方案，其对应的CABLINE®-CA连接器平台具有0.4mm Pitch、小型化及机械锁扣等特点，因此替代线束在开发过程中，需要重点关注连接器与原配对端的插拔配合、端子保持及锁扣可靠性，同时确认线束长度、出线方向、弯折半径、外径以及安装后的空间干涉情况。在线材方面，则应根据原方案及实际信号应用确定合适的极细同轴线规格，并对导体、绝缘层、屏蔽层和外被结构进行匹配。对于高速信号应用，还应关注特性阻抗、插入损耗、回波损耗、串扰及屏蔽效果等指标，必要时结合TDR、网络分析仪及高速误码测试等方式进行验证。对于采购人员来说，则可以进一步将样品验证、规格确认、批次一致性、交期能力及量产稳定性纳入供应商评价体系。只有在“能够正常连接、信号能够稳定传输、批量生产质量可控”三个层面均得到验证后，兼容替代方案才真正具备导入价值。

针对需要替换 I-PEX 82978-100B-01-D的客户，建议工程师首先锁定原线束的核心参数，再根据实际设备重新确认长度、Pin数、线位、连接器及线材规格。该目标方案的关键识别信息包括：产品料号为I-PEX 82978-100B-01-D，线材端连接器为20634-112T-02，线位定义为1-1。如果设备端PCB连接器及机械空间保持不变，优先从与原连接器接口匹配的方向进行替代设计；如果设备内部空间、布线路径或信号要求发生变化，则可进一步重新设计线束长度、出线方向和加工结构，而不应机械照搬原线束尺寸。对于工程验证阶段，建议先制作少量样品进行装配、通断、耐压、绝缘、插拔、机械保持以及高速信号测试，再根据测试结果进行工艺优化；对于采购导入阶段，则建议重点考察供应商是否具备极细同轴线束端接、精密剥线、屏蔽处理、压接/组装、在线检测及批量一致性控制能力。我们公司可提供：I-PEX 82978-100B-01-D兼容替代线束方案，可根据客户实际设备需求，对对应连接器、极细同轴线材、线位定义、长度及加工结构进行匹配开发，为工程验证、国产替代、第二供应商导入及批量采购提供相应的极细同轴线束制造支持。
