I-PEX 82977-100B-01-D CABLINE®-CA 40AWG/50Ω 系列极细同轴线束替代品

随着笔记本电脑、平板、AI视觉设备、工业相机、机器人及高分辨率显示设备不断向更薄、更小、更高速、更高集成度发展，设备内部留给线束的空间越来越有限，而高速信号对信号完整性、阻抗控制、串扰抑制和EMI控制的要求却越来越高。在这种设计趋势下，工程师关注的已经不只是“线能不能连接”，而是线束在有限空间内能否同时满足小型化、高速传输、可靠连接和稳定量产等要求。极细同轴线束正是在这样的需求下受到越来越多工程师重视的一类高速内部连接方案。与普通单芯导线相比，极细同轴线通过中心导体、绝缘层、屏蔽层及外被等结构形成更加完整的信号传输环境，在高速差分信号应用中能够更好地控制信号之间的相互干扰，因此特别适合高密度、高速率电子设备内部连接。

I-PEX 82977-100B-01-D：100mm长度与0.4mm间距连接方案兼顾空间与高速信号需求

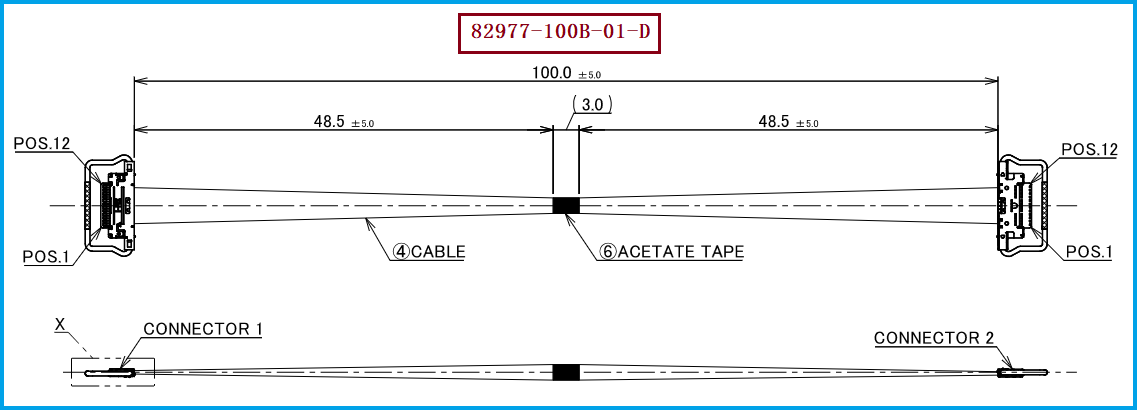

本次介绍的产品型号为I-PEX 82977-100B-01-D，属于 I-PEX CABLINE®-CA 系列极细同轴线束应用方案，对应线材端使用的连接器型号为20634-112T-02，线束长度为100MM。CABLINE®-CA采用0.4mm接触间距、水平对插结构以及机械锁扣设计，面向高密度、小型化内部连接应用；其连接器方案同时采用屏蔽及多点接地设计，有利于高速信号环境下的EMI控制和信号完整性设计。对于工程师而言，100MM线长并不是简单的尺寸参数，而是需要结合设备内部走线距离、弯折路径、安装空间以及高速信号性能综合评估的设计参数。对于采购人员而言，确认产品型号、连接器型号、线长、针数及线材规格是否与原设计一致，则是进行国产替代和供应链导入时的重要基础。

在高速电子设备中，线束实际上已经成为影响系统性能的重要组成部分。当PCB布局越来越紧凑、连接器间距越来越小、信号速率越来越高时，传统线材可能面临空间占用、串扰、EMI以及高速信号衰减等设计压力。极细同轴线束的优势就在于能够把细径、高密度布线与屏蔽传输结构结合起来，使工程师可以在有限空间中完成更多高速信号通道的连接。尤其是采用0.4mm Pitch连接器时，可以进一步缩小连接区域占用空间；水平对插结构则有利于降低连接区域对设备内部高度方向空间的占用。与此同时，机械锁扣能够增强连接稳定性，降低设备装配、运输及振动过程中发生松脱的风险。因此，对于工程师来说，选择极细同轴线束并非单纯追求“线径更细”，而是在高速信号完整性、EMI控制、结构空间、装配可靠性和量产可制造性之间寻找合理平衡。

针对I-PEX 82977-100B-01-D的兼容替代选型，建议工程师和采购人员首先确认原产品的连接器体系及接口匹配关系，本产品线材端使用的连接器型号为20634-112T-02，线束长度为100MM，实际替代时还应进一步核对Pin数量、Pin Assignment、线材规格、导体结构、特性阻抗、屏蔽结构、端子压接及成型方式等关键参数。特别是在高速信号应用中，不能仅依据“连接器外形相同”判断兼容，还需要结合实际工作频率、信号速率、走线长度及设备空间进行验证。对于采购部门而言，如果原供应渠道存在交期、成本、供应稳定性或国产化需求，可以将连接器型号+线材规格+长度+Pin定义+电气性能作为替代供应商技术确认的核心条件，通过样品验证、信号完整性测试和装配验证后再推进批量导入。我们公司可提供：I-PEX 82977-100B-01-D兼容替代线束方案，可根据客户实际使用需求进行极细同轴线束的规格匹配、长度配置、端接加工及生产制造，为客户提供面向工程验证和批量生产的兼容替代选择。

极细同轴线束不仅是“连接线”，更是高速设备小型化设计的重要组成部分
从工程设计角度来看，极细同轴线束的重要性正在从传统的“内部连接部件”逐渐转变为影响设备空间利用率、信号完整性、EMI性能及连接可靠性的重要因素。I-PEX 82977-100B-01-D采用100MM长度，并配套20634-112T-02连接器，为高密度、小型化设备内部高速信号连接提供了具有代表性的应用方案。对于需要进行国产替代、供应链优化或成本控制的客户，选择合适的极细同轴线束供应商，不仅需要关注价格，更应关注产品一致性、加工精度、高速性能验证能力以及批量交付能力。我们公司专注于极细同轴线束生产制造及兼容替代方案，可围绕客户实际产品结构和技术要求进行针对性开发，为高速显示、工业视觉、AI设备、精密电子及其他高密度设备提供可靠的极细同轴线束产品支持。当电子设备不断向高速化、轻薄化和高密度化发展，极细同轴线束正在成为工程师进行内部高速信号连接设计时越来越重要的选择。对于I-PEX 82977-100B-01-D这类产品，真正具有价值的不只是实现物理连接，更在于通过合理的线材、连接器、长度及端接工艺，在有限空间内实现稳定、可靠的高速信号传输。我是【3W电子元器件网】，专业定制生产极细同轴线束及配套端子、板端连接器，如您需要技术评估或项目合作，请联系：张经理 18913228573（微信同号）。我们公司可提供I-PEX 82977-100B-01-D兼容替代线束方案，帮助客户降低供应链压力，同时满足工程验证及批量生产需求。
