I-PEX 82979-100B-01-D CABLINE®-CA 40AWG/50Ω 系列极细同轴线束替代品

随着笔记本电脑、高分辨率显示设备、工业视觉、AI设备、智能机器人及高速计算设备不断向高速化、小型化和高密度化发展，设备内部线缆已经不再只是简单的“导电连接件”，而成为影响整机信号质量和运行稳定性的重要组成部分。尤其是在高速差分信号传输环境下，传统普通导线容易受到外部电磁干扰、信号串扰、阻抗变化以及空间布局等因素影响，而极细同轴线通过“中心导体+绝缘层+屏蔽层+外护套”的结构，对高速信号形成更好的电气隔离和屏蔽保护，从而有助于降低EMI干扰、减少信号串扰，并提高高速信号传输的一致性。对于工程师而言，这意味着在有限的设备内部空间中，采用合理规格的极细同轴线束，可以同时满足高密度布线、信号完整性和结构空间控制等要求；对于采购人员而言，则意味着选择具备成熟制造工艺和稳定一致性的极细同轴线束供应商，对于降低批次差异、提升产品量产稳定性同样具有重要意义。

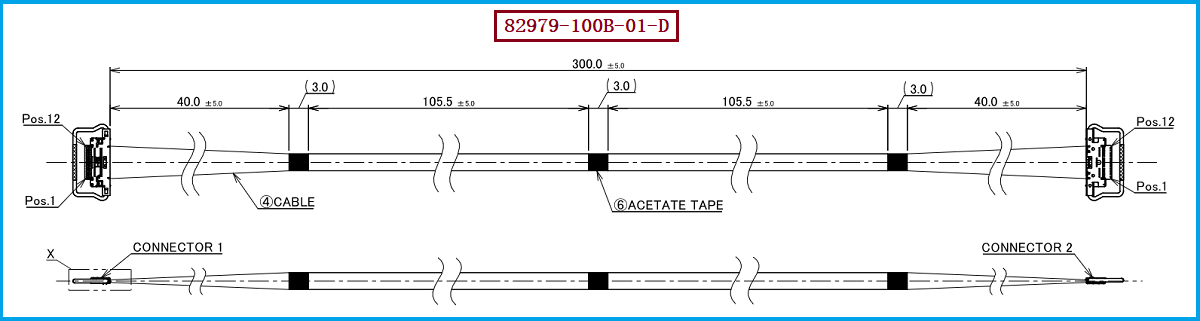

本次对应的产品为 I-PEX 82979-100B-01-D，属于I-PEX CABLINE®-CA系列极细同轴线束产品，其典型规格为12 Pin、AWG40 Micro-Coaxial极细同轴线、300mm长度、1-1线序。该线束的线材端配套使用 I-PEX 20634-112T-02 连接器，连接器为12 Pin、0.4mm Pitch（端子间距）的高密度结构。0.4mm超细间距能够在较小PCB空间内完成多路信号连接，而AWG40极细同轴线则有利于降低线束整体空间占用，使其更加适合对内部结构尺寸要求较高的电子设备。对于研发工程师来说，在进行原厂料号替代时，需要重点关注的不仅是“12 Pin”和“300mm”这些表面参数，还应同时确认连接器型号、0.4mm间距、AWG40线材、1-1线序、端接尺寸以及高速电气性能，只有机械接口和电气性能均满足设计要求，才能真正实现可靠的兼容替代。

极细同轴线对设备稳定性的提升，首先体现在高速信号完整性方面。高速信号的传输质量会受到阻抗、衰减、串扰和外部电磁环境等因素影响，极细同轴结构利用屏蔽层对内部信号进行保护，可以降低外部干扰进入信号通道的可能性，同时也有助于减少高速信号向周围线路产生的电磁辐射。其次，极细同轴线具有较高的布线灵活性，在笔记本、显示模组、工业相机、AI视觉设备等空间紧凑的产品中，可以根据内部结构进行更加精细的走线设计，减少因线束过粗、弯折空间不足或布线拥挤带来的装配问题。再者，配套的微型连接器采用高密度结构及机械锁扣设计，可以降低设备振动、运输或长期使用过程中连接松脱的风险。因此，真正意义上的设备稳定性并不是单纯依靠某一个元件实现，而是来自极细同轴线材、屏蔽结构、连接器端接质量、机械固定以及高速电气性能等多个环节的共同作用。对于工程师而言，这也是选择极细同轴线束时需要重点评估的技术因素。

针对 I-PEX 82979-100B-01-D 的选型与兼容替代，建议工程师首先确认原设备所需的12 Pin连接方式、0.4mm Pitch、AWG40极细同轴线、300mm长度以及1-1线序，同时核对线材端连接器 20634-112T-02 的接口结构、尺寸及配合关系。在高速应用中，还应进一步关注极细同轴线的特性阻抗、传输损耗、串扰、回波损耗以及端接一致性，而不能仅凭外观尺寸判断是否能够替换。对于采购人员而言，除了价格，还建议重点考察供应商是否能够稳定批量生产40AWG极细同轴线束，是否具备成熟的精密剥线、屏蔽层处理、端接、导通测试、短路测试及外观检测能力，以及样品与量产产品之间能否保持稳定的一致性。我们公司可提供：I-PEX 82979-100B-01-D兼容替代线束方案，可针对客户原有线束的连接器、Pin数、0.4mm Pitch、线材规格、长度、线序及装配要求进行匹配开发，为研发验证、国产化替代、第二供应商导入以及批量采购提供极细同轴线束解决方案。
