I-PEX 82996-100B-01-D CABLINE®-CA II PLUS 40AWG/50Ω 系列极细同轴线束替代品

在笔记本电脑、平板电脑、工业视觉、高速摄像头、VR/AR设备及高分辨率显示模组中，极细同轴线束往往需要在有限空间内同时传输多路高速差分信号，因此“芯数/Pin数”并不是越多越好，而是需要根据接口定义、信号通道数量、PCB空间、线束弯折路径以及连接器规格进行匹配。对于极细同轴线束而言，工程项目中常见的多芯方案包括20Pin、30Pin、40Pin、50Pin以及60Pin等，而具体可做到多少芯，主要取决于所选连接器系列及其端子排列方式。此次介绍的 I-PEX 82996-100B-01-D 属于 CABLINE®-CA II PLUS 60Pin 极细同轴线束方案，采用高密度60Pin连接结构，能够在较小的连接区域内实现多通道高速信号传输，对于工程师而言，尤其适合需要高通道数量、轻薄化以及高速信号完整性的产品设计。

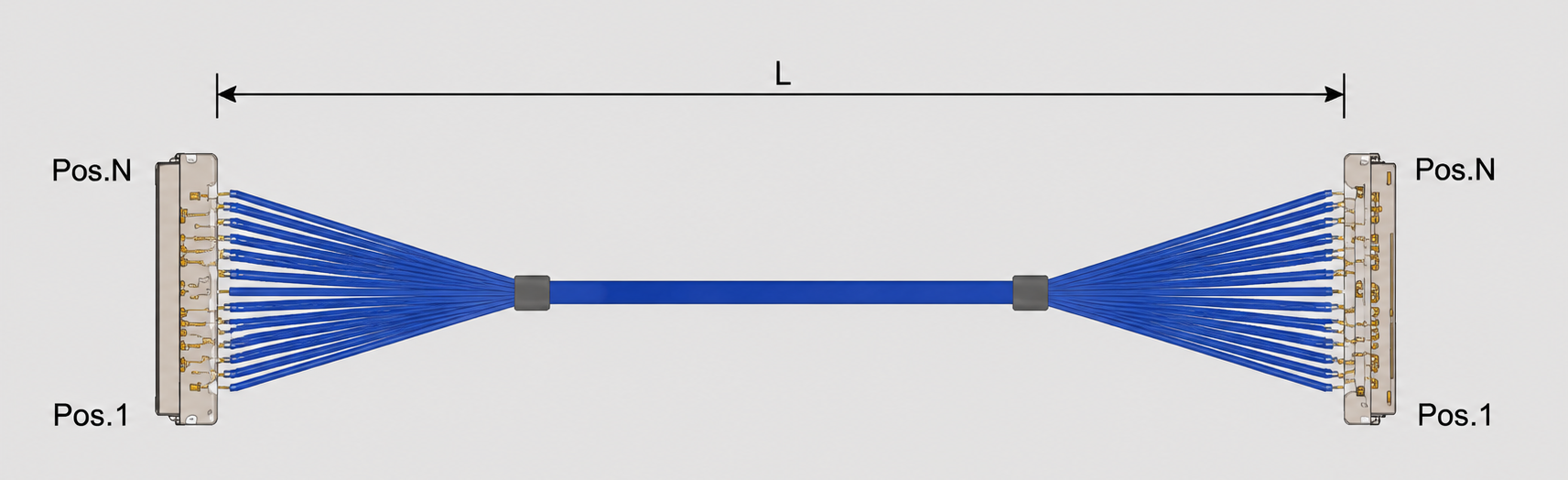

从产品设计角度来看，极细同轴线束的芯数增加，并不仅仅意味着“线更多”，更重要的是能够满足显示、数据及控制等多路信号同时传输的需求。I-PEX CABLINE®-CA II PLUS采用0.4mm超细间距、60Pin、高速传输以及ZenShield®全屏蔽结构，连接器插合高度约为0.95mm，面向高速、小型化电子设备进行设计。与普通线缆相比，多芯极细同轴线束可以将大量独立的屏蔽信号通道集中布置在狭小空间内，同时通过单根同轴结构对每一路信号进行隔离，有助于降低高速信号之间的串扰及外部EMI干扰。对于工程师来说，在选择20P、30P、40P、50P还是60P方案时，应结合实际信号数量、连接器Pin数、设备内部空间及高速接口要求综合确定；对于采购人员而言，则应重点核对Pin数、线径、线长、端子定义、连接器型号及左右出线方向等参数，避免仅凭“60Pin”或产品料号进行简单替换。

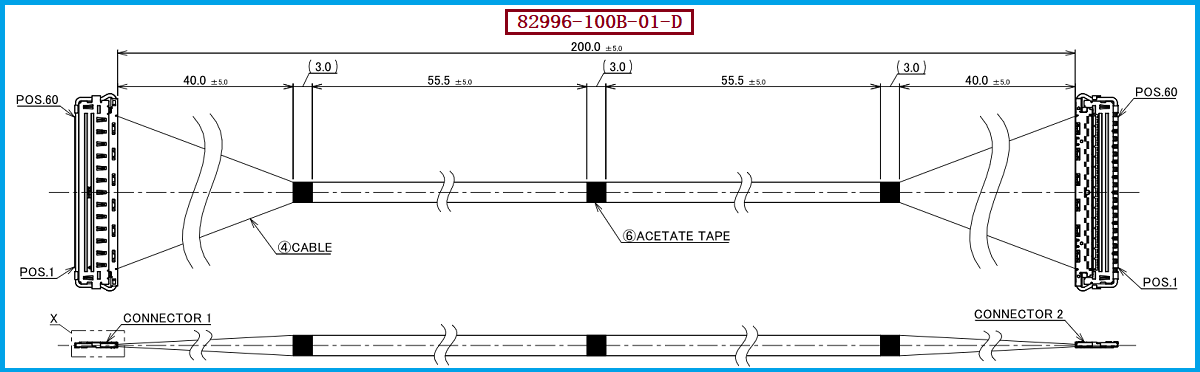

本次对应的极细同轴线束产品料号为 I-PEX 82996-100B-01-D，其线材端采用 20680-060T-01 连接器，连接器可适配 AWG#40 极细同轴线材。对于高速信号应用而言，AWG#40属于兼顾线径、空间占用与高速传输需求的极细规格，特别适合高密度线束内部布线。CABLINE®-CA II PLUS系列产品采用0.4mm Pitch结构，并具备ZenShield®全屏蔽技术和机械锁扣设计，可用于高速显示、eDP、USB4、Thunderbolt、工业视觉及其他高密度电子设备连接场景。对于工程师选型时，建议重点确认原设计中的60Pin连接关系、AWG#40线材、线束长度、Pin Assignment、阻抗要求以及连接器配合关系；采购在进行国产化、供应链优化或第二供应商导入时，也应以这些关键参数作为兼容性判断依据，而不能仅以外观尺寸作为替代标准。

如果项目原本采用 I-PEX 82996-100B-01-D，在寻找兼容或替代极细同轴线束时，建议优先确认连接器端是否与 20680-060T-01 完全匹配，同时确认线材规格为AWG#40，并进一步核对60Pin端子定义、线序、线长、出线方向、屏蔽结构以及高速信号的电气性能要求。对于工程师而言，如果产品存在弯折、滑动、翻盖或持续运动工况，还需要进一步验证线材的柔韧性、弯折寿命和端部应力控制；对于采购人员而言，则应关注供应商是否具备从极细同轴线材、端子压接/焊接、连接器组装到成品检测的一体化制造能力。我们公司可提供 I-PEX 82996-100B-01-D 兼容替代线束方案，可根据客户实际设备结构及电气要求，对极细同轴线束的芯数、AWG规格、长度、端子定义、出线方向及连接器配置进行匹配开发，为工程验证、样品打样及批量生产提供相应的线束替代方案。需要特别说明的是，实际替代项目应以客户样品、图纸及具体电气/机械规格进行最终确认。
