I-PEX 82872-100B-02-D CABLINE®-CA II PLUS 40AWG/50Ω 系列极细同轴线束替代品

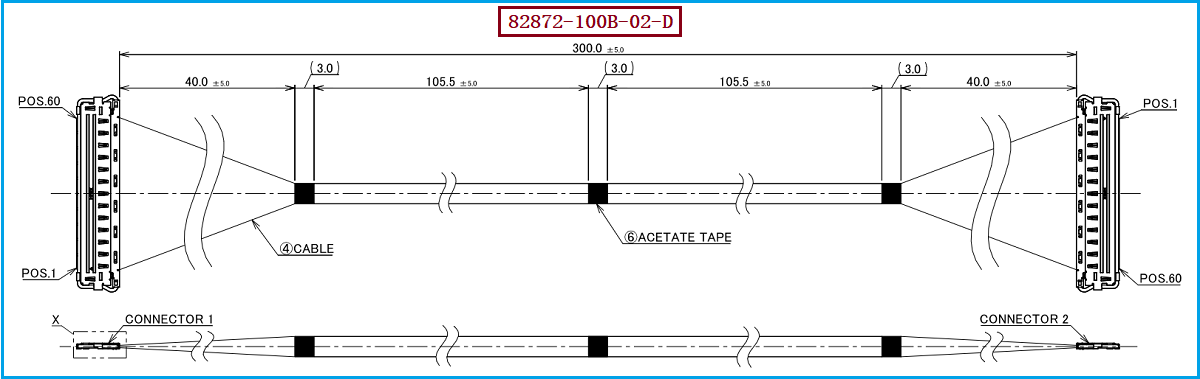

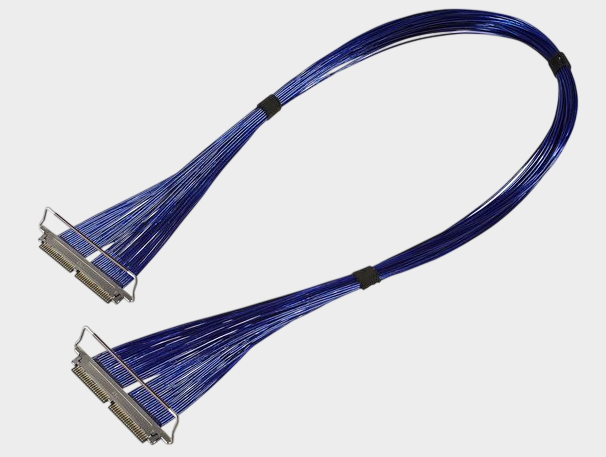

针对高速电子设备内部空间不断压缩、信号速率持续提升的趋势，I-PEX CABLINE®-CA II PLUS 60Pin极细同轴线束方案兼顾了高密度布线、高速信号传输与电磁兼容需求。其中，I-PEX 82872-100B-02-D属于CABLINE®-CA II PLUS 60Pin Micro-Coaxial Harness，采用**AWG#40极细同轴线、60Pin、L=300mm、1-N（一端连接）**的线束方案。I-PEX官方资料同时显示，该系列60Pin方案采用全EMI屏蔽ZenShield®结构，并支持机械锁扣；82872-100B-02-D也被列为官方样品评估线束型号。 对于工程师而言，这类线束的价值并不仅仅是“把60路信号连接起来”，更重要的是在有限的设备内部空间中实现多路高速信号的稳定传输；对于采购人员而言，则需要重点确认Pin数、线材AWG、连接器型号、线长、端接形式以及批量供应能力是否能够与原设计保持匹配。

为什么极细同轴线能抗EMI？核心原因在于它并不是简单的一根信号线，而是通过“中心导体＋绝缘层＋金属屏蔽层＋外部保护结构”的同轴结构，将高速信号限制在相对可控的电磁环境中。中心导体负责传输信号，外围屏蔽层则承担重要的电磁屏蔽与回流路径作用，可以降低外部电磁噪声对内部高速信号的耦合，同时也能减少高速信号向周围空间产生的电磁辐射。尤其在60Pin高密度线束中，多路信号彼此距离很近，如果缺乏合理的屏蔽与接地设计，就更容易出现串扰、EMI以及信号完整性问题。CABLINE®-CA II PLUS本身采用ZenShield®全EMI屏蔽技术，并配合机械锁结构，有利于满足高速、高密度设备对于EMC和连接可靠性的要求。 因此，从工程设计角度看，极细同轴线的屏蔽层并不是“附加结构”，而是高速信号传输链路的重要组成部分；从采购角度看，也不能只关注线材外径和价格，还应关注屏蔽结构、端接工艺及批量一致性。

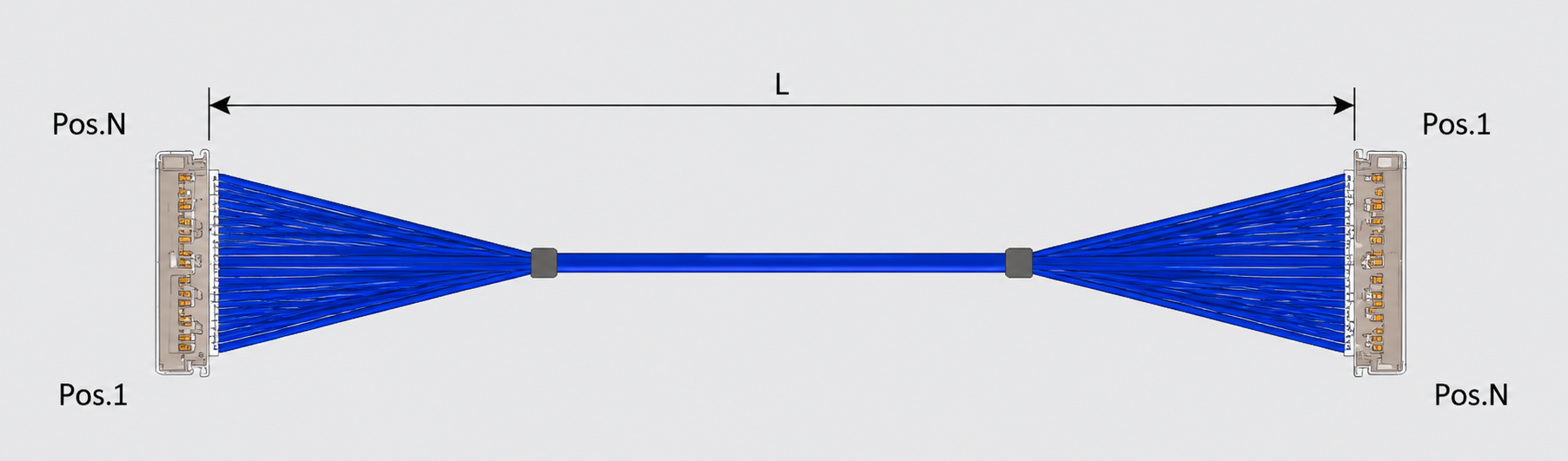

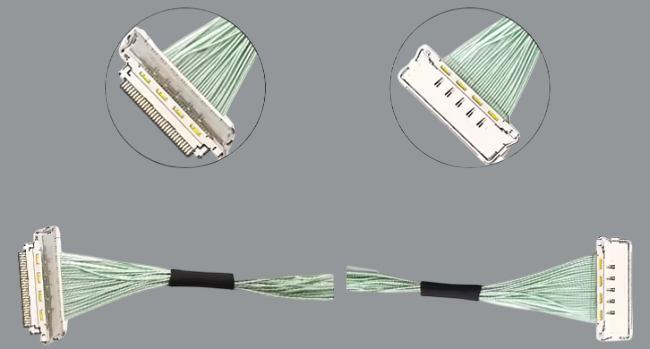

I-PEX 82872-100B-02-D配套使用的线材端连接器型号为20680-060T-01，对应CABLINE®-CA II PLUS 60Pin Plug Housing；I-PEX官方资料明确将20680-060T-01列为60Pin Plug Housing，并且相关装配资料也将其作为CABLINE®-CA II PLUS Plug的Housing Assembly。 此款方案采用AWG#40极细同轴线，I-PEX资料显示AWG#40在该系列方案中的额定电流能力可达到0.3A/contact，最多60 contacts。 对工程师来说，进行兼容替代设计时，应重点核对60Pin排列、线材AWG、端接尺寸、阻抗及高速信号完整性，同时关注屏蔽层与连接器屏蔽结构之间的可靠连接；对采购人员来说，则建议在询价时明确“I-PEX 82872-100B-02-D、20680-060T-01、AWG#40、60Pin、300mm、1-N”等关键条件，避免仅以“60Pin极细同轴线束”进行采购而产生规格偏差。基于同等应用需求，我们公司可提供：I-PEX 82872-100B-02-D兼容替代线束方案，可围绕原型号的连接器、AWG#40线材、Pin数、线长及端接要求进行国产兼容替代开发，为工程验证、样品打样及批量采购提供线束制造支持。

对于准备导入I-PEX 82872-100B-02-D替代方案的工程师和采购人员，建议首先确认设备端实际需要的是60Pin、AWG#40 Micro-Coaxial、300mm、1-N配置，再确认线材端连接器是否采用20680-060T-01以及对应的板端连接器系统；如果设备内部存在高速USB、DisplayPort、HDMI、eDP或其他高速差分信号，还应进一步进行阻抗、插损、回损、串扰及EMI等项目的验证，而不能仅通过机械尺寸判断“可以替代”。CABLINE®-CA II PLUS官方资料列出的参考高速应用覆盖USB4 Gen4、Thunderbolt 5、USB4 Gen3、DisplayPort UHBR20、HDMI 2.1、eDP等，并明确采用ZenShield®全EMI屏蔽设计。 因此，国产替代更适合采用“连接器匹配＋AWG#40线材匹配＋线长/Pin数匹配＋端接工艺控制＋高速性能验证”的方式推进，而不是单纯更换一条外观相似的线束。我们公司可根据客户设备结构、线长、Pin数及应用要求，提供相应的极细同轴线束兼容替代与定制制造方案。
