I-PEX 82997-100B-01-D CABLINE®-CA II PLUS 40AWG/50Ω 系列极细同轴线束替代品

在高速信号传输系统中，极细同轴线不仅承担信号连接作用，更直接影响信号完整性、传输损耗以及系统的EMI/EMC表现。对于工程师而言，选用极细同轴线时，除了关注线径、长度、耐温性能和连接器匹配，还必须重点确认特性阻抗（Characteristic Impedance）。所谓阻抗，并不是简单理解为导线的直流电阻，而是高速信号在线缆中传播时，由导体、绝缘层、屏蔽结构以及几何尺寸共同形成的高频传输特性。极细同轴线常见的特性阻抗主要有45Ω、50Ω、85Ω、90Ω、100Ω等，具体数值需要根据高速接口标准、信号架构、连接器以及终端设备进行匹配，并不能仅凭AWG线径直接判断。以本次介绍的 I-PEX 82997-100B-01-D 极细同轴线束方案为例，其配套使用的线材规格为 AWG#40，而 I-PEX CABLINE®-CA II PLUS 产品资料中的高速传输参考测试采用 AWG40 Micro-Coaxial Cable、45Ω阻抗、100mm线长条件进行测试，并验证32Gbps/lane PAM4高速传输能力。因此，对于需要进行高速信号设计的工程师来说，不能只看“AWG40”这个参数，更需要综合确认阻抗、线长、连接器、Pin定义以及高速信号协议之间的匹配关系。

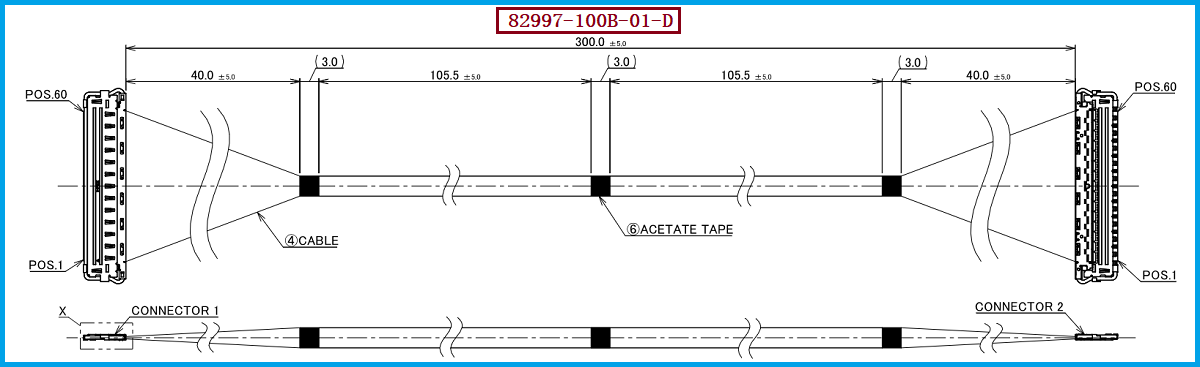

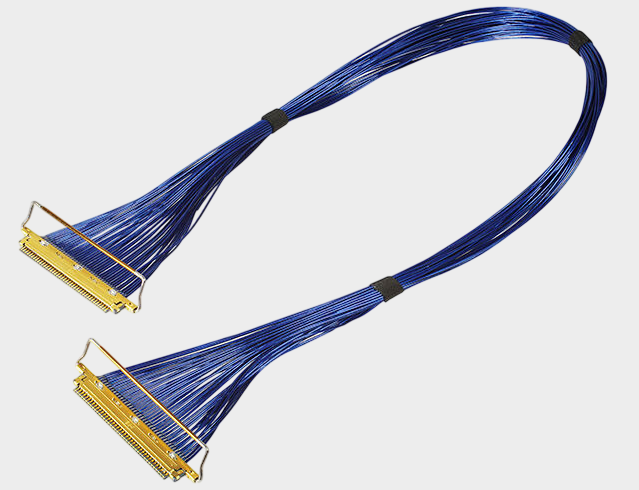

I-PEX 82997-100B-01-D 属于 CABLINE®-CA II PLUS 60Pin极细同轴线束产品体系，线材端配套连接器型号为 20680-060T-01，采用 AWG#40极细同轴线。从结构和应用角度来看，这类线束的核心价值在于通过极小的线径和高密度连接结构，在有限的设备内部空间中完成多通道高速信号传输。其配套的 CABLINE®-CA II PLUS连接器采用0.4mm Pitch设计，并具有ZenShield®全屏蔽结构和机械锁扣设计，有利于在高速传输过程中控制电磁干扰，同时降低连接器因装配不到位或设备振动而产生松脱的风险。对于笔记本、平板、高速显示模组、工业视觉设备、VR/AR设备以及高速摄像设备等空间紧凑型产品而言，采用AWG#40极细同轴线可以在满足高密度布线的同时，有助于实现更加轻薄、柔性的内部连接方案。对于工程师而言，尤其需要关注线材阻抗与PCB、连接器及终端芯片的阻抗匹配；对于采购人员而言，则应进一步确认线束的Pin数、线长、端接连接器、线序、屏蔽方式及批量一致性，避免仅按照“外形相同”进行替换。

在实际项目中，“极细同轴线常见阻抗是多少？”并没有一个适用于所有产品的统一答案。不同应用对阻抗的要求不同，例如射频及部分通信应用中经常可以看到50Ω方案，而高速差分信号、显示信号及其他高速数字接口则可能采用不同的差分阻抗体系；同时，极细同轴线本身的单端特性阻抗还会受到中心导体尺寸、绝缘材料介电常数、绝缘层厚度、屏蔽层结构及制造公差等因素影响。因此，工程师在进行线束替代时，不能简单地认为“AWG#40就是某一个固定阻抗”。尤其是 I-PEX 82997-100B-01-D 这类高速极细同轴线束，建议以原设计的高速信号要求作为依据，对线材的特性阻抗、连接器接口以及整体信号链路进行匹配验证。换句话说，真正可靠的替代方案不是单纯“找到一条同样粗细的线”，而是要尽可能保持原产品的线材结构、阻抗特性、连接器接口、Pin Assignment、线长和电气性能，从而降低高速信号完整性风险。

对于正在进行连接器国产化、供应链优化、成本控制或第二供应商导入的工程师和采购人员，如果现有方案采用 I-PEX 82997-100B-01-D，建议首先确认原线束的60Pin连接方式、AWG#40线材规格、实际线长、Pin定义以及高速信号需求，同时重点核对线材端连接器 20680-060T-01 的结构尺寸、端子排列、锁扣形式和装配方式。在此基础上，再进行极细同轴线材的阻抗及电气性能验证，而不是只按照型号或外观进行替代。对于批量采购而言，还应关注导体材料、绝缘材料、屏蔽层结构、外径公差、端子压接/焊接工艺、线序一致性以及成品检测能力。我们公司可提供 I-PEX 82997-100B-01-D 兼容替代线束方案，可根据客户设备结构及电气要求，对应开发采用AWG#40极细同轴线、20680-060T-01线材端连接器的兼容替代线束，并可根据实际项目需求对线长、Pin定义、出线方向、端接方式及整体线束结构进行匹配开发。对于高速应用项目，建议在样品阶段重点进行阻抗、导通、耐压、绝缘、信号完整性及高速传输性能验证，以提高替代方案导入的可靠性。
