I-PEX 82698-100B-01-D CABLINE®-VS II 40AWG/50Ω 系列极细同轴线束替代品

当PCIe Gen5、USB4、Thunderbolt 5、DisplayPort UHBR20等高速接口不断提升传输速率，电子设备内部互连面对的已经不只是“把信号传过去”，而是要同时解决阻抗控制、串扰、EMI、电磁兼容、空间占用以及连接可靠性等工程问题。I-PEX CABLINE®-VS II系列采用0.5mm间距、水平插拔和ZenShield®全屏蔽结构，并以PCIe Gen5 32 GT/s/lane作为高速传输参考，官方资料还列出了USB4 Gen4、Thunderbolt 5、DisplayPort UHBR20等高速应用。 对工程师而言，这意味着极细同轴线的价值并没有因为传输速率提高而降低，反而在高密度、高速率、低空间余量的设备内部互连中更加突出；对于采购人员而言，选择能够稳定实现高速信号完整性和批量一致性的极细同轴线束供应商，也逐渐成为比单纯比较单价更重要的采购指标。

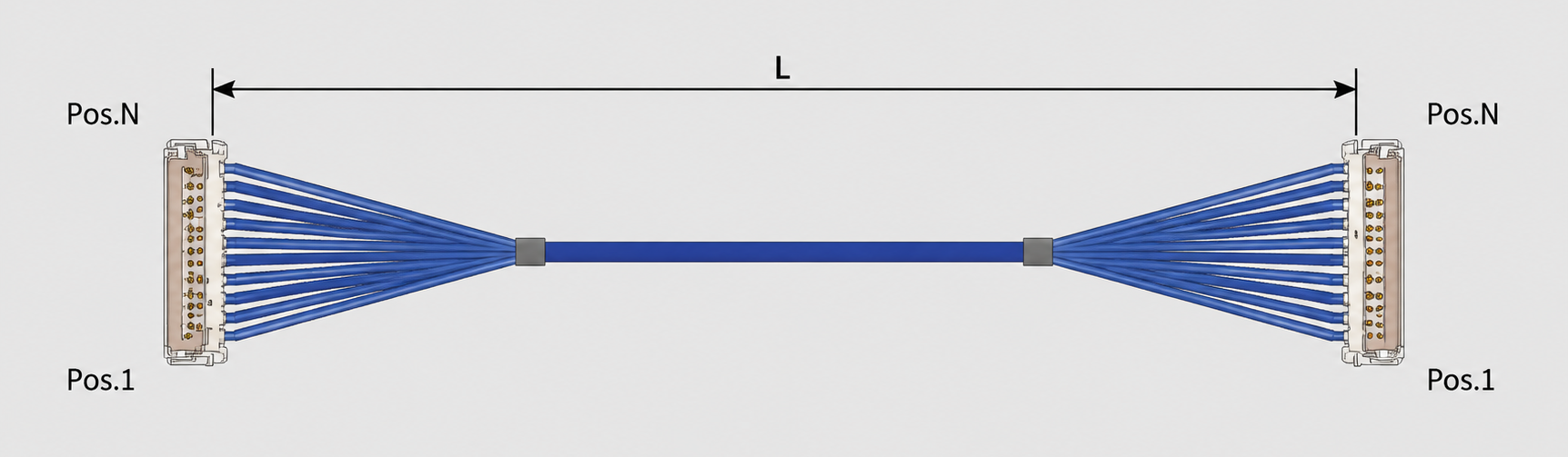

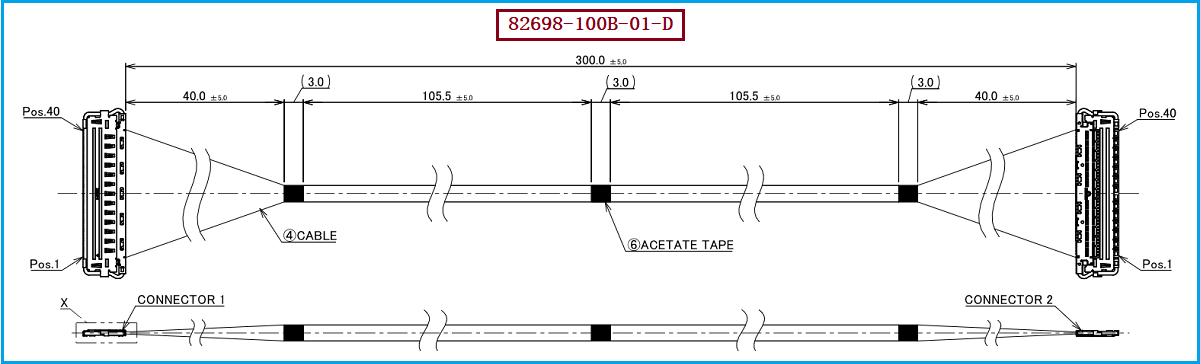

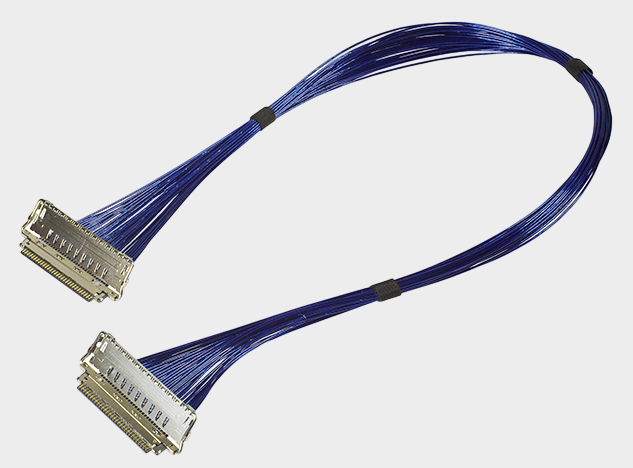

本次推荐的替代产品对应I-PEX 82698-100B-01-D，属于CABLINE®-VS II 40P、Micro-Coaxial 40AWG、1-1结构的300mm线束方案。根据前述工程图纸，该型号采用40根AWG #40、50Ω极细同轴线，双端采用1:1对应方式；与线材端配套使用的连接器为20847-040T-01。从产品结构来看，40P信号通道集中在0.5mm Pitch的高密度连接器中，既有利于设备内部空间压缩，也适合高速信号布线。需要特别说明的是，I-PEX官方CABLINE®-VS II高速测试资料采用AWG #40、45Ω、100mm线缆，并给出了32 GT/s/lane NRZ的参考测试结果；这属于官方测试条件，不能直接等同于82698-100B-01-D工程图中明确标注的50Ω线材参数。 因此，在进行替代设计、打样和采购时，应以具体项目所要求的阻抗、线长、Pin Mapping及整机SI验证结果作为最终判定依据。

从市场技术趋势来看，与其简单判断“极细同轴线是否会主导所有高速传输市场”，不如说它将在高密度、高速、短距离设备内部互连领域继续保持重要竞争力。原因在于高速率提升后，信号完整性问题越来越难通过普通多芯线简单解决，而极细同轴结构能够围绕单通道信号提供更加明确的电磁传输边界；与此同时，连接器也必须同步解决EMI和机械可靠性问题。CABLINE®-VS II的ZenShield®全屏蔽、多点接地和机械锁扣设计，就是针对这一类需求形成的整体连接方案。 当然，未来高速互连并不会只有一种技术路线，板对板连接器、FPC、Twinax、光互连以及其他高速线缆方案都会在不同距离、速率和成本条件下竞争。因此，对工程师来说，极细同轴线真正的优势不是“永远替代所有方案”，而是在笔记本、显示设备、高性能计算设备、摄像头模组及其他空间受限设备中，在高带宽、细径、高密度和EMI控制之间取得较好的综合平衡。

如果项目原设计参考I-PEX CABLINE®-VS II 40P方案，建议工程师和采购人员首先核对40P连接器系统、AWG #40线材、线束长度、50Ω阻抗、1:1 Pin Mapping、端接结构及机械尺寸，再进行样品验证，而不能仅根据“40Pin+300mm”判断兼容。I-PEX官方资料显示，CABLINE®-VS II提供20P、30P、40P版本，支持AWG36～AWG44 Micro-Coaxial Cable，并采用0.5mm Pitch水平插拔结构；其中AWG #40对应的连接器电流能力为0.3A/contact。 对采购人员而言，如果希望降低对单一原厂料号的依赖，可将I-PEX 82698-100B-01-D作为规格基准，与替代供应商从连接器匹配、线材规格、阻抗、端接质量、尺寸公差、电气测试以及高速SI性能等方面进行逐项比对。我们公司可提供：I-PEX 82698-100B-01-D兼容替代线束方案，可根据客户实际设备结构、线长、Pin数、线材规格及连接器要求进行极细同轴线束的生产制造，为工程师提供样品开发、规格确认及批量制造方面的替代选择。
