I-PEX 82697-100B-01-D CABLINE®-VS II 40AWG/50Ω 系列极细同轴线束替代品

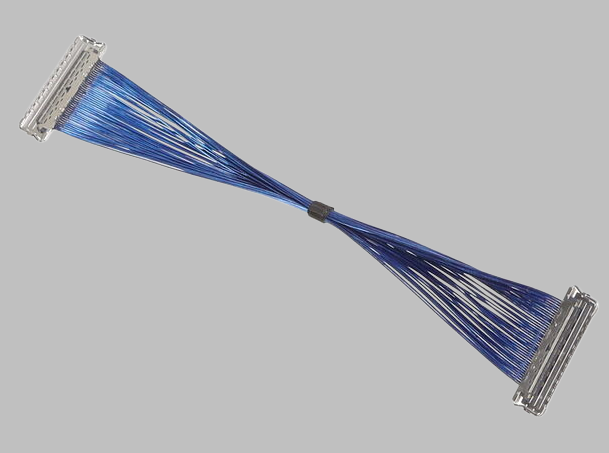

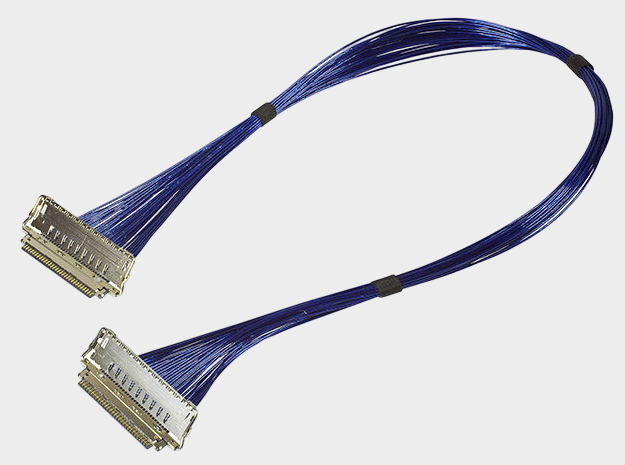

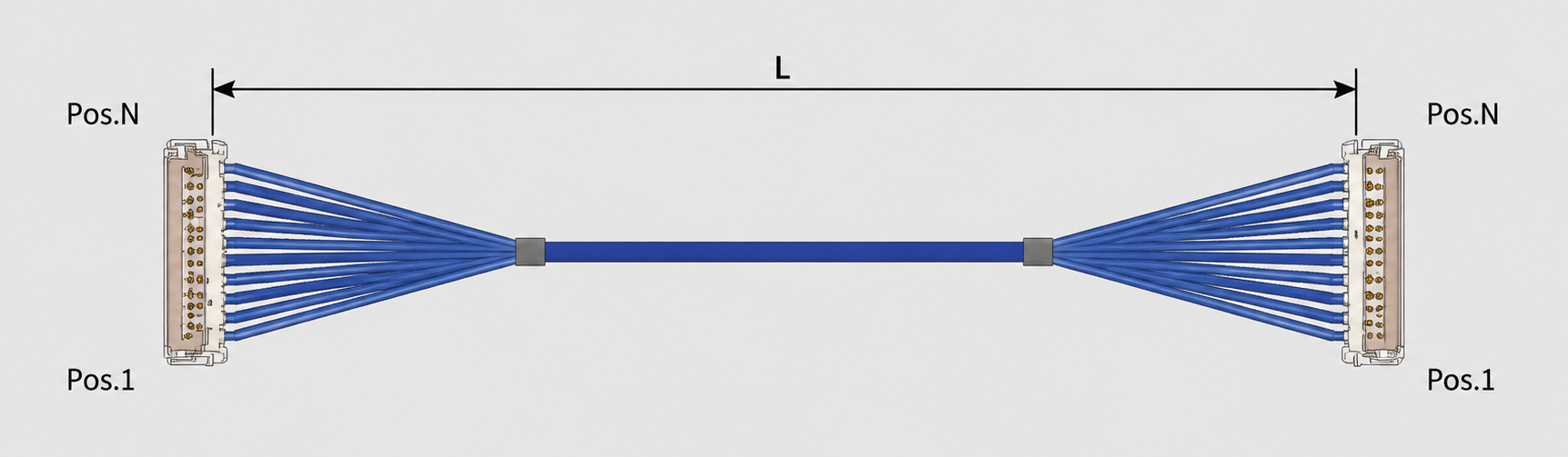

随着8K显示、超高清摄像、专业视觉设备及高性能计算平台的发展，图像传输从“能不能传”逐渐转向“能否稳定、高速、低损耗地传”。8K图像相比传统高清图像包含更多像素和更大的数据量，因此对连接器、线材、PCB走线及整个信号链路的高速性能提出了更高要求。在设备内部空间越来越紧凑的情况下，极细同轴线能够利用同轴传输结构，将信号导体、绝缘介质和屏蔽结构集成在非常细小的线材中，在满足高密度布线的同时，为高速信号提供相对稳定的传输通道。以本次介绍的 I-PEX 82697-100B-01-D 为例，该产品属于CABLINE®-VS II系列40P极细同轴线束，采用40AWG Micro-Coaxial Cable、200mm长度、1-1结构，线材端使用的连接器型号为20847-040T-01，可适配AWG #40线材。对于工程师而言，这类方案的核心价值并不是简单追求“线径越细越好”，而是在小型化、高密度与高速信号传输之间取得平衡。

所谓极细同轴线支持8K图像传输，并不是指“40AWG线材天然就等于8K高速线”，而是需要依靠线材结构、阻抗控制、屏蔽设计、连接器性能以及整个系统的信号完整性设计共同实现。极细同轴线的中心导体负责传输高速电信号，外围绝缘层提供电气隔离，屏蔽结构则有助于降低外部电磁干扰以及相邻高速通道之间的串扰；当多路极细同轴线集中排列时，这种独立的信号传输结构对于维持高速链路稳定性具有重要意义。对于I-PEX 82697-100B-01-D所采用的40AWG方案，其配套的20847-040T-01连接器属于CABLINE®-VS II 40P平台，采用0.5mm Pitch高密度结构，并结合ZenShield®全屏蔽设计，为高速信号连接提供更适合的EMI/EMC环境。需要特别注意的是，8K并不是单纯由线束型号决定的，实际能否稳定实现8K图像传输，还需要结合具体传输协议、数据速率、线长、阻抗、连接器、PCB布局以及发送端和接收端的SI设计进行验证。因此，工程师在进行8K应用选型时，更应该关注Insertion Loss、Return Loss、Crosstalk、阻抗连续性以及实际眼图等指标。

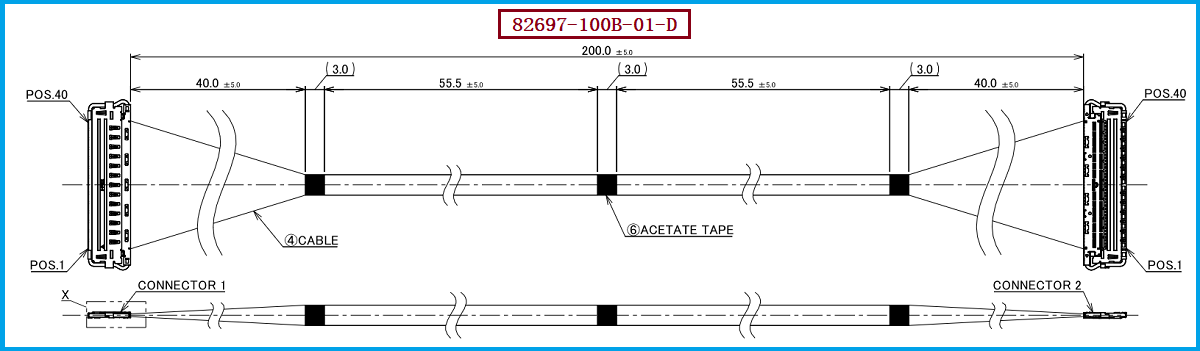

对于工程师而言，如果项目正在寻找与 I-PEX 82697-100B-01-D 相匹配的极细同轴线束，建议首先确认40P、40AWG、200mm、1-1结构以及20847-040T-01线材端连接器等基础条件，再根据实际8K图像传输方案确认协议、带宽、阻抗及高速SI指标；特别是当线束需要经过弯折、狭窄空间布线或靠近其他高速信号线路时，还需要关注屏蔽连续性、串扰及机械可靠性。对于采购人员来说，不能仅凭“40P、40AWG、200mm”几个规格进行价格比较，因为真正影响高速线束能否稳定应用的，还包括连接器端接质量、线材一致性、屏蔽处理、阻抗控制和批量生产稳定性。基于极细同轴线束的生产制造能力，我们公司可提供：I-PEX 82697-100B-01-D兼容替代线束方案，可围绕40P、40AWG、200mm、1-1结构以及20847-040T-01连接器等关键规格进行兼容开发与生产，为工程师提供高速信号线束替代方案，同时帮助采购人员拓展稳定的极细同轴线束供应渠道。

针对I-PEX 82697-100B-01-D的兼容与替代选型，建议以原产品作为基准，从“机械兼容、电气兼容、高速性能、可靠性及批量一致性”几个方面进行综合验证。机械方面需要确认40P连接器的配合关系、0.5mm Pitch、线束长度及出线结构；线材方面需要确认AWG #40 Micro-Coaxial Cable以及屏蔽结构；电气方面则应根据8K图像传输所采用的具体协议和速率，对阻抗、插入损耗、回波损耗、串扰等进行验证。对于采购人员而言，如果采用国产兼容替代方案，建议先通过样品进行实际设备测试，再进入小批量验证和批量导入，而不建议仅根据外观、Pin数或连接器能否插合就直接判定“完全兼容”。我们公司可针对I-PEX 82697-100B-01-D提供极细同轴线束兼容替代制造服务，并根据客户项目要求进行线长、线序、结构及相关性能的匹配开发。
