I-PEX 82696-100B-01-D CABLINE®-VS II 40AWG/50Ω 系列极细同轴线束替代品

随着高速计算、高分辨率显示、AI设备、通信设备及高性能电子产品不断向高速化、小型化和高密度化发展，设备内部的信号传输不仅要求更高的数据速率，同时对线缆尺寸、阻抗特性、抗电磁干扰能力以及信号完整性提出了更高要求。传统多芯线束在高频高速信号环境下，需要面对串扰、阻抗控制、空间占用等问题，而极细同轴线采用中心导体、绝缘层、屏蔽层和外部保护结构形成相对完整的同轴传输体系，能够在极小外径下实现受控阻抗和屏蔽传输，因此成为高频高速信号连接的重要线材形式。本次介绍的 I-PEX 82696-100B-01-D，正是一款具有代表性的40P极细同轴线束产品：采用40根AWG #40、50Ω Micro-Coaxial Cable（极细同轴电缆），标准线长为100mm，两端采用CABLINE®-VS II系列40PIN高密度连接结构。对于需要在有限内部空间内完成多通道高速信号连接的设备而言，这种“极细线径+同轴屏蔽+高密度连接”的组合能够更好地适应现代电子设备的精密互连需求。

高频高速信号传输的难点，并不只是“让信号跑得更快”，而是要尽可能保持信号在传输过程中的完整性。随着信号频率和数据速率不断提升，阻抗变化、反射、串扰以及外部电磁干扰对传输质量的影响会更加明显。极细同轴线通过同轴结构将信号导体与屏蔽层进行合理布局，在有限空间内形成相对稳定的信号传输环境；对于本产品而言，工程图明确采用50Ω极细同轴线，这为需要进行阻抗控制的高频信号应用提供了基础。同时，配套的CABLINE®-VS II连接器采用0.5mm Pitch高密度结构以及全屏蔽设计，有利于在紧凑设备内部实现高密度信号连接和EMI控制。因此，极细同轴线的优势并非单纯来自“线更细”，而是来自小型化、受控阻抗、屏蔽传输和高密度互连之间的综合平衡。需要特别说明的是，82696-100B-01-D工程图本身定义的是具体线束的结构和规格，不能仅凭该图纸直接宣称某一具体通信协议或数据速率；实际高速性能仍应结合具体线材结构、连接器、Pin Assignment及信号完整性测试结果进行确认。

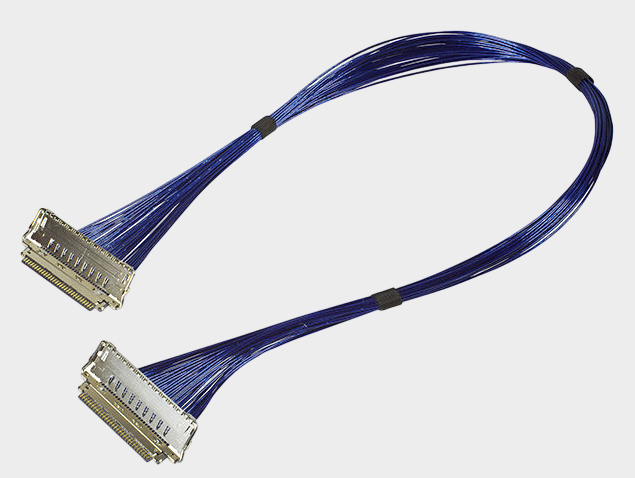

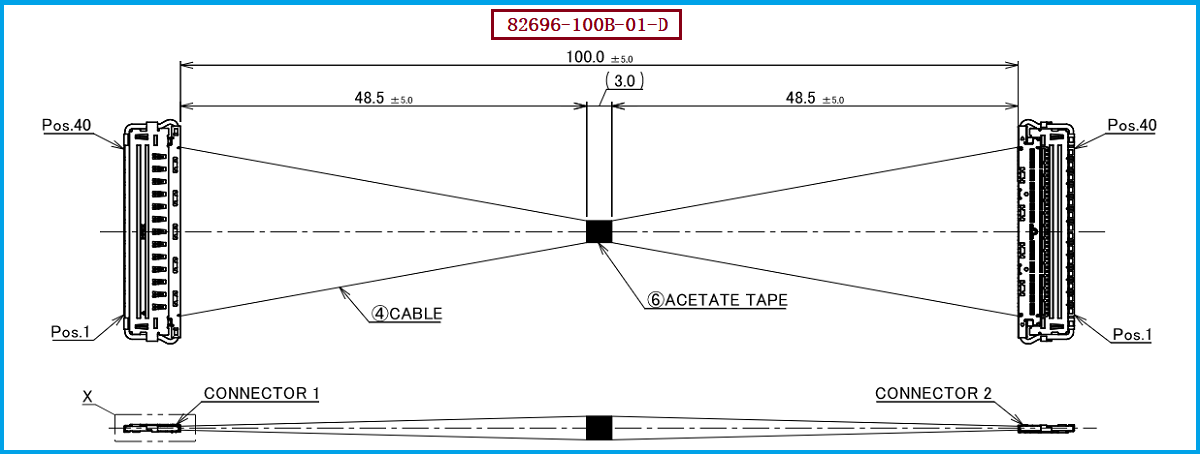

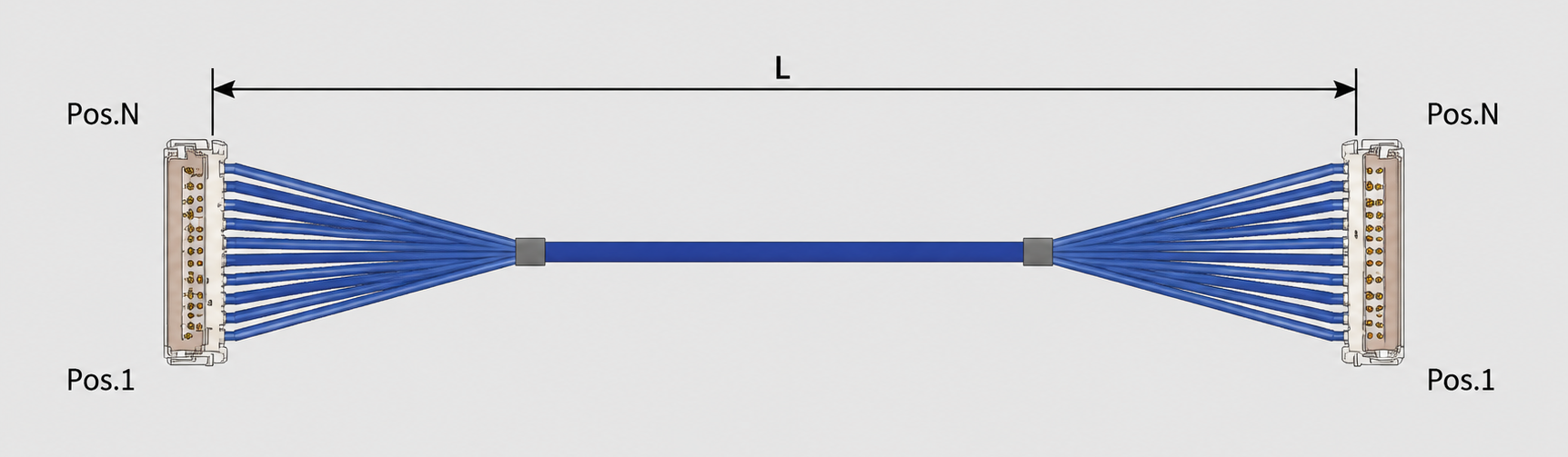

从工程选型角度看，I-PEX 82696-100B-01-D是一款40PIN、0.5mm Pitch、100mm、1-1直通结构的极细同轴线束。其线材采用40根AWG #40、50Ω、Blue Micro-Coaxial Cable，两端配置CABLINE®-VS II系列连接结构；本产品线材端使用的连接器型号为 20847-040T-01，连接器为40PIN、0.5mm间距。工程图同时定义了30V额定电压、AC 250V耐压、50MΩ Min.绝缘电阻以及整条Harness **80℃ Max.**的工作温度要求。对于工程师而言，进行替代设计时不能只核对“40PIN、0.5mm”两个参数，还需要进一步确认连接器结构、对接母座、线缆规格、50Ω阻抗、线束长度、Pin-to-Pin对应关系、端部焊接及固定方式等；对于采购人员，则建议同时确认原厂料号、连接器料号、交货规格、样品验证和批量一致性。我们公司可提供：I-PEX 82696-100B-01-D兼容替代极细同轴线束方案，可围绕原产品的线材规格、连接器配置、线长及端部加工要求进行匹配，为客户的国产化替代、第二供应商导入、成本优化及供应链稳定提供线束制造支持。

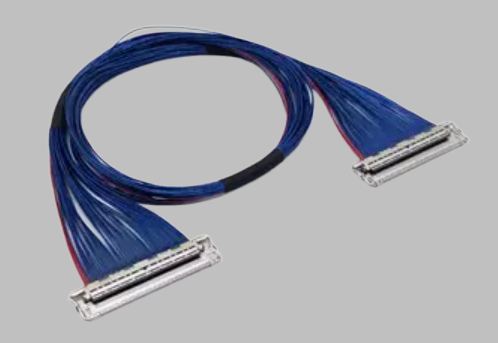

对于需要寻找 I-PEX 82696-100B-01-D兼容替代方案的客户，建议按照“连接器兼容+线材兼容+结构尺寸兼容+电气性能验证”的方式进行选型。首先确认线材端连接器 20847-040T-01以及对接端结构是否能够与现有设备匹配，并核对40PIN、0.5mm Pitch、插合方向、连接器外形及锁扣结构；其次确认极细同轴线是否满足AWG #40、50Ω等原规格要求，同时核对100mm线长、1-1 Pin Assignment以及端部焊接和UV胶固定结构。对于高速产品，建议在样品阶段进一步开展阻抗、插入损耗、回波损耗、串扰及实际系统信号完整性等验证，而不能仅凭连接器外观或PIN数量判断是否可以直接替代。如果客户的需求属于原厂料号替换、国产化替代或供应商多元化，我们可以根据客户提供的设备端连接器、线材规格和工程图纸进行针对性匹配，并以样品测试和工程验证作为最终兼容性判断依据。我们公司可提供I-PEX 82696-100B-01-D兼容替代线束方案，为客户提供从样品打样到批量生产的极细同轴线束制造服务。
