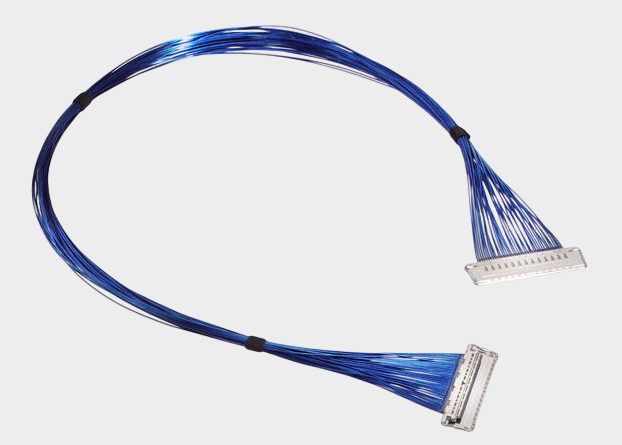

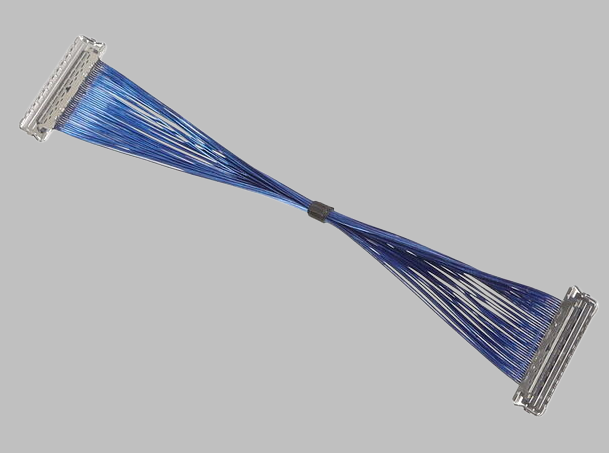

I-PEX 82661-100B-02-D CABLINE®-VS II 40AWG/50Ω 系列极细同轴线束替代品

在笔记本电脑、高分辨率显示设备、工业设备及其他高速电子设备内部，工程师经常同时面临“信号速率越来越高、内部空间越来越小、EMI控制要求越来越严”的设计挑战。I-PEX CABLINE®-VS II系列正是针对这类应用推出的0.5mm Pitch水平对插式极细同轴连接方案。其中，本次重点介绍的 I-PEX 82661-100B-02-D 属于40Pin Micro-Coaxial极细同轴线束，标准规格为40AWG、300mm、1-N线位定义，采用CABLINE-VS II系列连接结构，线材端配套使用的连接器型号为 20847-040T-01。其0.5mm超细间距、约0.95±0.25mm插合高度以及高密度40Pin结构，使其特别适合对连接器占板面积、线束空间和高速信号传输都有较高要求的设备。对于工程师而言，这类线束的价值不仅在于“把40路信号连接起来”，更在于通过极细同轴结构、精密端接及高密度连接器设计，在有限空间内实现稳定的高速信号互连；对于采购人员而言，则需要重点关注Pin数、线径、长度、线位定义、连接器型号及整体端接工艺是否与原设计匹配。相关连接器资料显示，CABLINE-VS II采用0.5mm Pitch、水平对插、机械锁扣及ZenShield®全屏蔽设计，可面向PCIe Gen5、USB4、DisplayPort等高速应用。

极细同轴线束的核心工作原理，可以理解为利用同轴结构对高速电信号进行“约束、传输和屏蔽”：中心导体负责传输电信号，周围的绝缘介质维持导体之间的电气间距，而外围屏蔽结构则承担电磁屏蔽及参考回路相关作用；当高速信号进入线材后，信号会沿着相对稳定的传输结构向连接器端传播，而不是简单地像普通低速导线一样只关注“导通即可”。因此，在高速应用中，工程师需要关注的不仅是线材能否导通，还需要综合考虑特性阻抗、插入损耗、回波损耗、串扰、信号延迟以及屏蔽性能等因素。CABLINE-VS II官方资料中给出的高速评价条件采用40Pin连接器、AWG40 Micro-Coaxial Cable、45Ω阻抗、100mm线长及GSSGSSG Pin排列，并给出了PCIe Gen5最高32 GT/s/lane NRZ的参考传输性能；同时，该系列采用ZenShield®全屏蔽结构和多点接地设计，用于改善高速传输环境下的EMI/EMC表现。 从这个角度看，极细同轴线束并不是简单的“超细电线”，而是一种将导体、绝缘、屏蔽、阻抗控制、精密端接和高速连接器结合起来的精密互连组件。

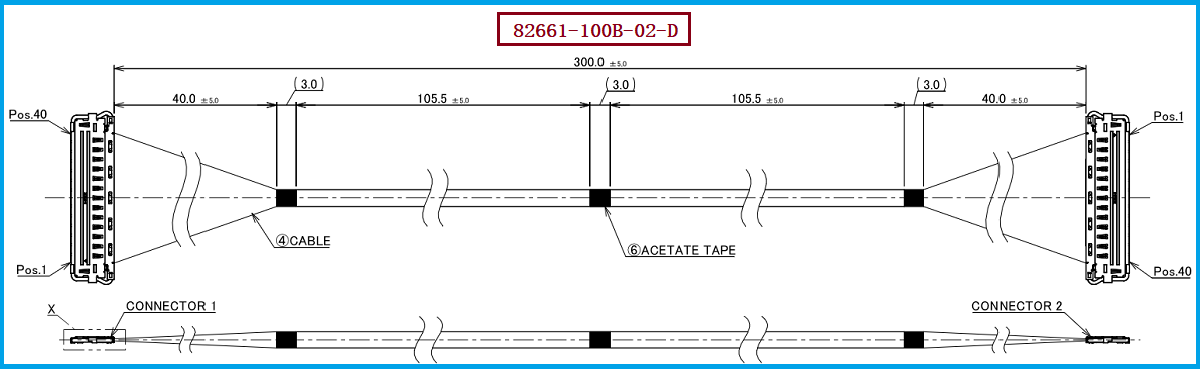

针对 I-PEX 82661-100B-02-D 的兼容开发或替代采购，建议工程师首先确认原设备的接口结构与电气需求，再逐项核对线束型号及关键尺寸。该型号对应40Pin Micro-Coaxial 40AWG、300mm、1-N结构，因此不能仅依据“40Pin极细同轴线束”进行替换，而应同时确认线长、线位定义、连接器结构、Pin Assignment、出线方向及设备内部走线空间；其中，20847-040T-01 是本产品线材端所使用的40Pin CABLINE-VS II Plug Housing（插头塑胶主体）型号，采购时尤其需要确认连接器主体、锁扣及屏蔽组件之间的配套关系。I-PEX官方资料显示，CABLINE-VS II支持20/30/40Pin配置，并支持AWG36～AWG44 Micro-Coaxial Cable；其40Pin结构宽度可按照“6.85 + 0.5×Pin数量”进行理解，插合高度约0.95±0.25mm，工作温度范围为-40℃～+105℃。 对采购人员而言，建议在询价时直接提供 “I-PEX 82661-100B-02-D、40Pin、40AWG、300mm、1-N、连接器20847-040T-01” 等关键条件，以减少供应商理解偏差；对于工程师而言，如果产品涉及PCIe、USB4、eDP、DisplayPort等高速信号，则还应进一步进行阻抗、SI及EMI/EMC验证，而不能只进行机械尺寸和导通测试。

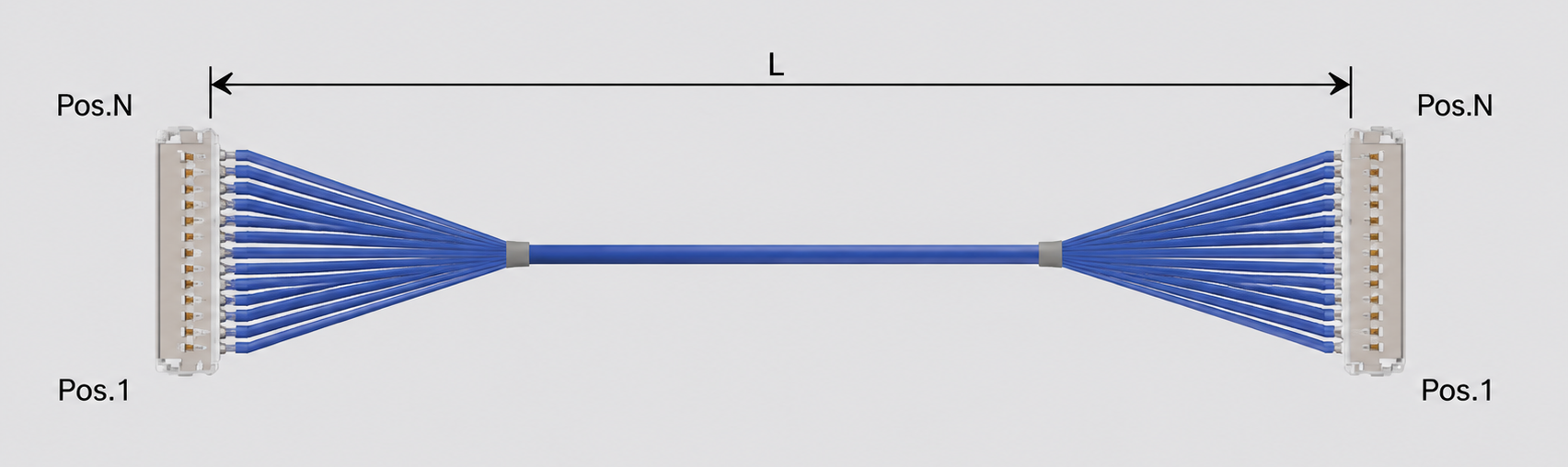

如果原设备正在使用 I-PEX 82661-100B-02-D，在进行国产化、供应链优化、第二供应商导入或成本控制时，建议采用“机械兼容＋电气兼容＋线束工艺兼容”的方式进行替代评估。首先，机械端应确认40Pin、0.5mm Pitch、水平对插结构、连接器尺寸、插合高度以及线材出线方向；其次，线束端应确认40AWG Micro-Coaxial Cable、300mm长度以及1-N线位定义，并重点核对每一根线的Pin对应关系；最后，高速信号应用还应根据实际系统要求验证阻抗、插损、回损、串扰及屏蔽性能。I-PEX资料显示，CABLINE-VS II的40Pin Micro-Coaxial 40AWG 1-N样品线束中，100mm、200mm、300mm分别对应82660、81458和82661系列，因此在选择替代方案时，不能把不同长度或1-1结构的型号直接视为完全等效产品。 我们公司可提供：I-PEX 82661-100B-02-D兼容替代线束方案，可根据客户设备的连接器配置、40Pin/40AWG/300mm规格及1-N线位定义进行极细同轴线束的定制开发与生产制造，并可根据具体项目要求进一步匹配线材、端接方式、长度、出线形式及高速信号传输需求。对于有国产替代、第二供应商验证或批量采购需求的客户，建议在样品阶段同步提供原装线束或完整接口规格，以便进行尺寸、Pin位、线序及电气性能的针对性验证。
