I-PEX 82867-100B-02-D CABLINE®-CA II 40AWG/50Ω 系列极细同轴线束替代品

在笔记本电脑、平板电脑、显示模组、摄像头以及其他高密度电子设备中，内部空间越来越有限，工程师不仅要求连接线束更细，还需要兼顾高速信号传输、屏蔽性能和连接可靠性。极细同轴线的芯线直径可以小到多少mm？这个问题实际上不能只看“芯线有多细”，还需要同时考虑导体截面积、绝缘层厚度、屏蔽结构、特性阻抗以及整体线缆外径。以本文介绍的I-PEX 82867-100B-02-D为例，该产品采用40AWG Micro-Coaxial极细同轴线，线束长度为100MM，属于CABLINE®-CA II 20Pin高速极细同轴线束方案。需要特别说明的是，40AWG是线规规格，并不等于“芯线直径就是某一个固定毫米数”；实际芯线直径还取决于具体导体结构和线材制造规格。因此，工程师在询问“能做到多少mm”时，更应该关注的是在满足目标电气性能和机械可靠性的情况下，导体及整条同轴线能够做到多细，而不是单纯追求最小直径。

对于工程设计而言，线材越细，可以释放更多设备内部空间，但线径缩小并不是没有代价。导体变细后，机械强度、载流能力以及制造一致性都会受到影响，因此极细同轴线需要在“细”和“性能”之间找到平衡。I-PEX官方CABLINE®-CA II系列支持多种Micro-Coaxial规格，其中包括AWG36、AWG38、AWG40、AWG42和AWG44；本文的82867-100B-02-D明确采用40AWG Micro-Coaxial、20Pin、100MM、1-N结构。同时，该连接器平台采用0.4mm Contact Pitch、水平插拔结构以及ZenShield®全屏蔽设计，并通过多点接地改善高速连接环境。因此，从工程师角度看，极细同轴线真正的技术价值不是单纯把芯线做到最小，而是在有限空间内，通过极细线材与高密度连接器协同，实现高速信号连接、空间节省和EMI/EMC控制；从采购角度看，也不应只比较“线径大小”，而应同时确认线规、线材结构、连接器、长度、信号性能和批量制造一致性。

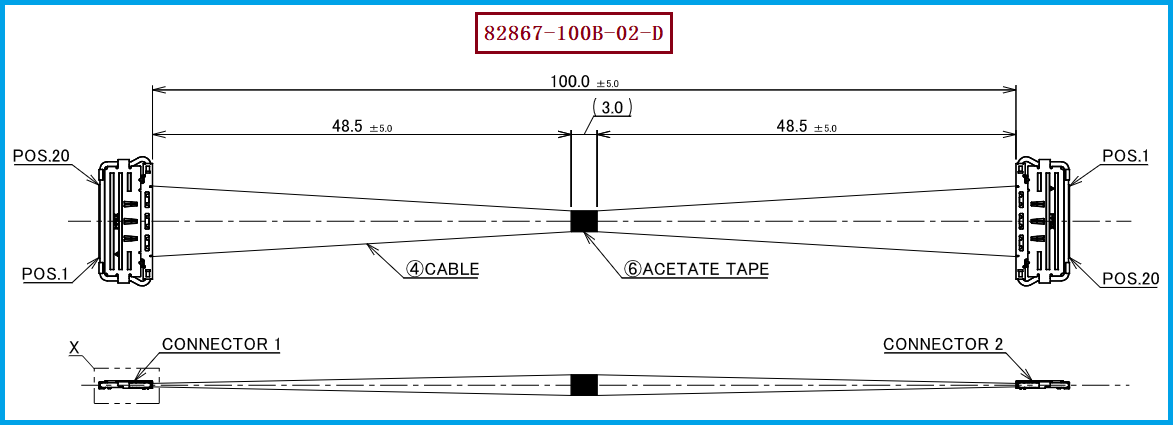

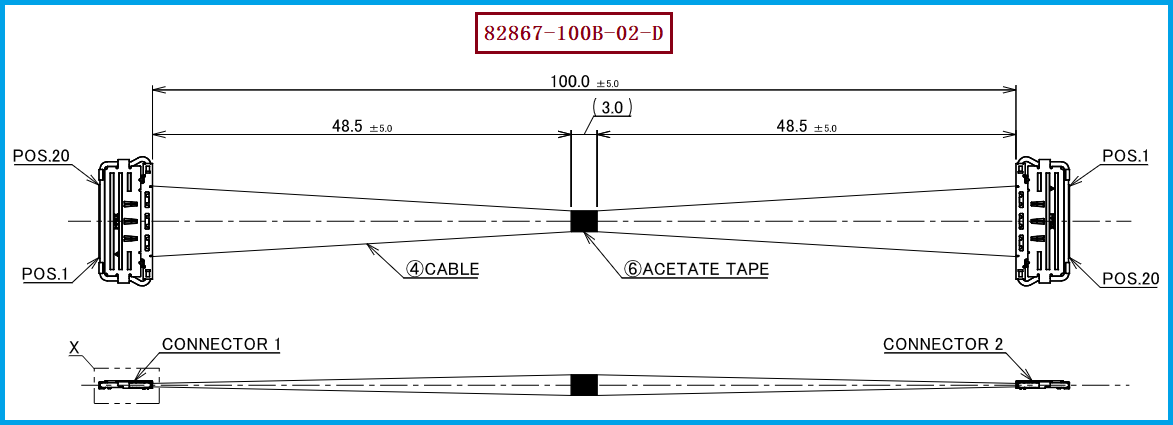

本文重点产品I-PEX 82867-100B-02-D为20Pin Micro-Coaxial极细同轴线束，采用40AWG线材，长度100MM，1-N结构；其线材端配套使用的连接器型号为20680-020T-01。该连接器属于CABLINE®-CA II 20Pin Plug Housing体系，配合0.4mm Pitch的高密度连接结构，可以满足小型化设备内部连接需求。对于工程师来说，如果项目正在进行极细同轴线束设计，应先确定实际需要的信号通道数量、允许的线束外径、连接空间和目标传输性能，再决定采用40AWG还是更细的线规，而不是为了追求“最小芯线直径”而盲目缩小规格；对于采购人员来说，则应重点确认供应商是否能够稳定生产对应的极细同轴线材，并保证100MM长度、20Pin连接器以及线束加工尺寸的批量一致性。尤其需要注意，40AWG代表线规，并不能仅凭该数值直接推导本文这款产品的实际芯线直径；如果项目需要精确到芯线直径、导体结构或线材外径，应以具体线材规格书和工程图纸为最终依据。

如果工程师需要选择极细同轴线，建议不要简单采用“越细越好”的原则，而应根据高速信号需求、线束长度、空间限制、机械强度、载流要求以及连接器规格进行综合选型。对于20Pin、约100MM的高速内部连接场景，可以将I-PEX 82867-100B-02-D作为对标参考，其核心配置为20Pin、40AWG Micro-Coaxial、100MM、1-N结构，线材端连接器为20680-020T-01。如果进行国产化、第二供应商或兼容替代开发，建议重点验证连接器配合尺寸、线序、线材结构、导体规格、屏蔽性能以及高速信号完整性，而不能仅以“芯线直径相同”作为替代标准。我们公司可提供：I-PEX 82867-100B-02-D兼容替代线束方案，可根据客户实际设备的Pin数、长度、线规、连接器及安装结构要求，生产制造相应的极细同轴线束，为工程师提供兼容替代及定制开发支持，也为采购人员提供稳定的极细同轴线束供应选择。
