极细同轴线束在 4K/8K 高速图像传输中的应用与设计要点

随着 4K、8K 高清影像在工业检测、医疗成像、自动驾驶、安防监控以及高端显示设备中的广泛应用，视频信号的带宽需求迅速攀升。如何在有限空间内实现高速、低失真的信号传输，成为线束工程师面临的重要挑战。极细同轴线束（Micro Coaxial Cable Harness）凭借小直径、高柔性和优良的电气特性，成为高带宽影像传输的理想选择，但要胜任这种应用，必须满足严格的电气和结构指标。

---

一、特性阻抗稳定——传输系统的基础

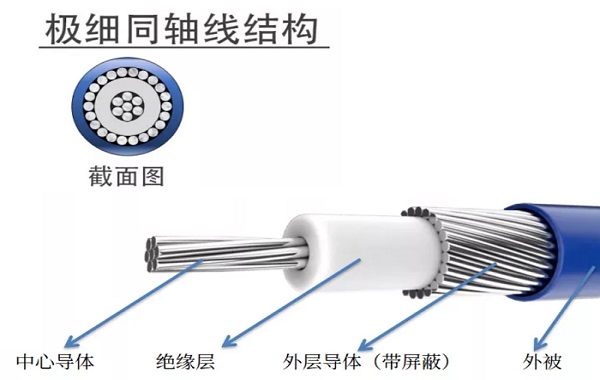

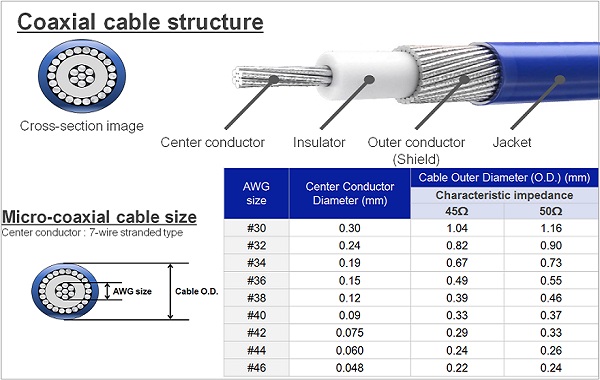

4K/8K 图像信号频率可达数 GHz，任何阻抗不匹配都会导致信号反射和眼图闭合，影响画面质量。因此，极细同轴线必须具备高度一致的特性阻抗。制造过程中需要严格控制中心导体直径、介质厚度及屏蔽层同心度。在高密度布线或弯折应用中，线缆结构的几何稳定性尤为重要，任何微小偏差都可能导致局部阻抗突变。

---

二、低损耗与高带宽——决定信号完整性的核心

极细同轴线在高频传输中容易受到导体损耗和介质损耗影响。为在数十厘米甚至数米范围内保持信号完整，应采用低损耗介质材料如发泡 FEP 或 PTFE，并使用银镀铜导体降低高频表皮效应。4K 图像传输通常需要 6 GHz 以上带宽，8K 则可能达到 12 GHz 或更高。线缆在这些频段内必须保持低插入损耗和平坦频率响应，否则图像将出现亮度衰减、色彩失真或信号延迟。

---

三、屏蔽结构与相位一致性——保障信号稳定

随着数据速率提升，电磁干扰（EMI）和串扰（Crosstalk）问题愈加突出。极细同轴线通常采用多层屏蔽结构，包括铝箔、编织网及接地导层，以提高抗干扰能力。在多通道同轴线束中，还必须控制各芯线之间的耦合，防止串扰破坏图像同步。同时，多路并行传输要求线缆具备良好的相位稳定性和时延一致性，以避免图像错位或同步失真。

---

四、柔性设计与端接工艺——确保可靠性

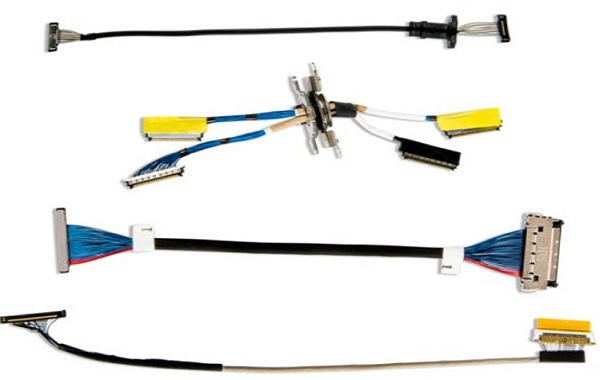

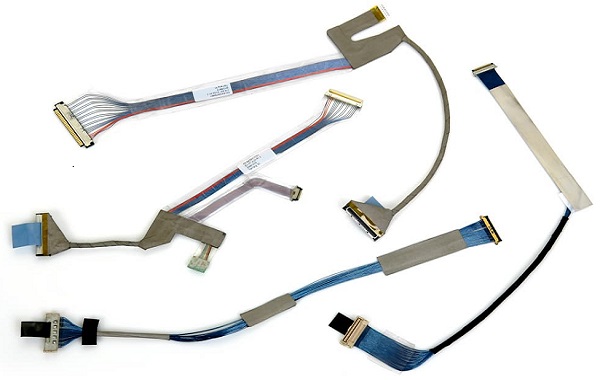

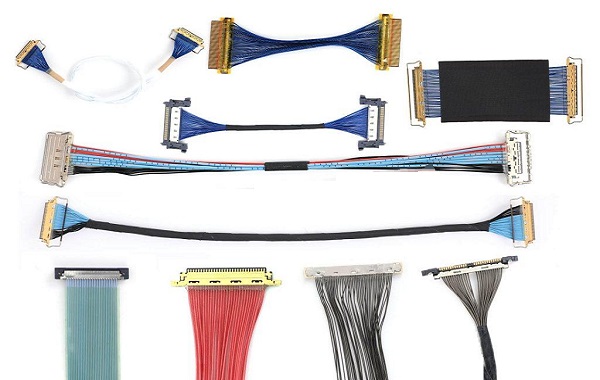

极细同轴线常用于笔记本屏幕、车载摄像头、无人机及医疗探头等空间受限场景，因此必须兼顾柔性和长期稳定性。外护套通常选用耐磨、耐高温的柔性材料，如 TPU 或硅胶，同时保持屏蔽性能。端接工艺也是性能关键环节，连接器需保证阻抗连续、焊点均匀，过渡区结构紧凑，以避免反射和损耗。高品质线束制造商通常采用自动化焊接及在线阻抗检测，确保每根端接都满足高速传输要求。

---

极细同轴线束在 4K/8K 高清图像传输中具备天然优势，能在狭小空间内实现高速、低失真信号传输。要发挥其性能，线缆必须在阻抗一致性、低损耗、高屏蔽、相位稳定、柔性结构及可靠端接等多维度达到平衡。这不仅考验材料与设计能力，也依赖严谨的制造和测试控制。只有在电气与机械两方面兼顾，才能保证高速信号在微米级线径中高保真传输。
