高速影像传输中的 MIPI D-PHY 与 C-PHY 线束设计指南

在高速影像传输领域，MIPI（Mobile Industry Processor Interface）已成为主流接口标准，其中 D-PHY 与 C-PHY 是最常见的两种物理层规范。它们在信号传输方式、速率以及线束结构设计上存在显著差异。工程实践中，选用合适的极细同轴线束（Micro Coaxial Cable）是确保信号完整性和系统可靠性的关键。理解不同 PHY 规范的特点，有助于在设计高速线束时实现性能与可靠性的平衡。

---

一、D-PHY 与 C-PHY 的传输特性

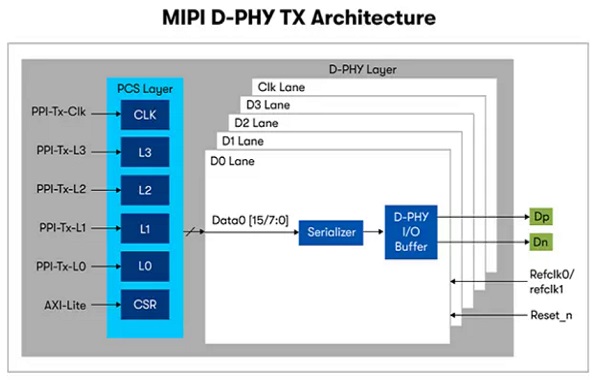

D-PHY 采用差分信号传输，每对信号线通过电压差传递数据，典型速率可达 1.5Gbps~4.5Gbps，广泛应用于摄像头接口（CSI）和显示接口（DSI）。C-PHY 则采用三线制传输，每组三根线共同传递数据，在相同带宽下可实现更高的数据吞吐率，例如 C-PHY v1.2 等效速率可达 13Gbps。不同的信号结构决定了线束设计策略和传输性能的侧重点。

---

二、极细同轴线束的设计考量

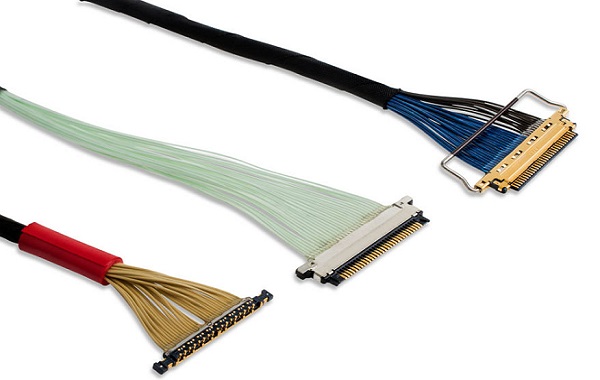

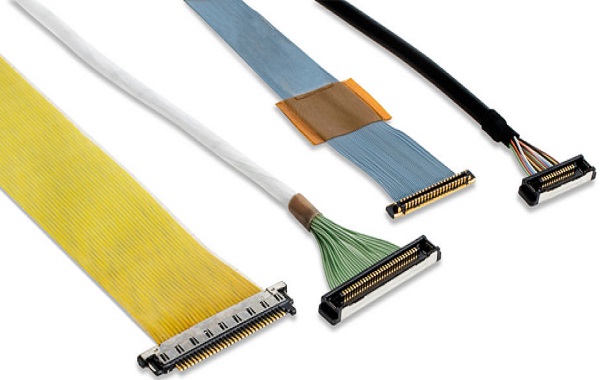

由于 D-PHY 和 C-PHY 信号形式不同，线束设计需要针对性优化。D-PHY 强调差分阻抗控制，通常要求 100Ω±10%，因此线束选型需保证单线阻抗约 50Ω。C-PHY 更注重三线间的几何对称性和相位一致性，以保证高效数据传输。高速应用中，极细同轴线束通过独立屏蔽和精确结构降低串扰，多层屏蔽结构可进一步提升信号稳定性。此外，移动设备空间有限，线束必须兼顾柔性和弯折寿命，尤其是 C-PHY 的三线组合对端接和加工工艺提出更高要求。

---

三、连接器与线束匹配

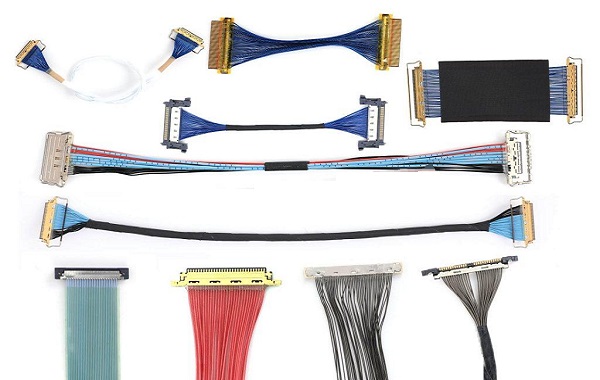

在实际装配中，连接器与线束的匹配直接影响信号完整性。D-PHY 多采用传统差分接口，如 Hirose 或 I-PEX 连接器；C-PHY 则通常需要定制三线接口。接口布局不对称或焊点不均会引起反射和信号畸变。因此，线束厂商需与整机设计方在项目初期共同确定线径、屏蔽结构及端接布局，确保整体阻抗连续和高频信号的稳定传输。

---

总体来看，D-PHY 偏向传统差分传输，对阻抗控制要求严格；C-PHY 采用三相编码，传输效率更高但结构设计复杂。工程师在极细同轴线束设计中，应充分理解不同 PHY 规范的电气特性，合理选型线材、屏蔽方式及端接策略，从而确保高速信号完整性、抗干扰能力以及系统的整体可靠性。
