极细同轴线束：高速短距传输的首选

在高速互连与精密信号传输中，极细同轴线（Micro Coaxial Cable）因体积小、柔性好、屏蔽性能强，被广泛应用于摄像模组、笔记本、无人机、医疗设备及高速接口互连。然而，工程设计中常见疑问是：极细同轴线更适合高速短距离，还是长距离传输？
本文将从结构特性、传输性能和设计实践三个方面进行分析，帮助工程师理解其优势与局限。

---

一、结构特性：为高速而生

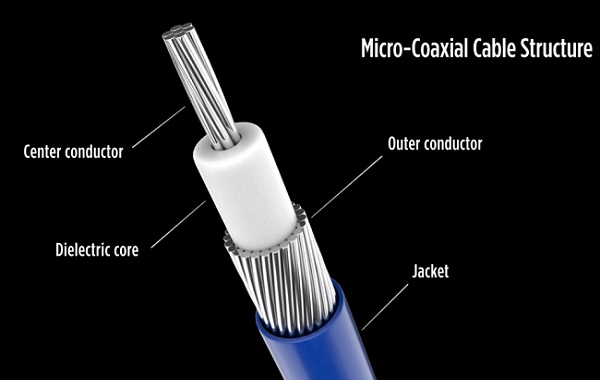

极细同轴线由内导体、介质层、屏蔽层和外护套组成，线径通常小于 0.4 mm，有的甚至细至 0.2 mm。这种精密设计使其在高速传输中表现出色。精确控制导体和介质尺寸可确保严格的特性阻抗，减少信号反射和波形失真。屏蔽层提供良好的抗干扰能力，有效抑制外部 EMI 干扰和串扰，保证信号稳定。同时，极细线材柔性优异，可在狭小空间内自由布线，适合模组内部或多板间高速互连。这些特点使极细同轴线成为高速短距离传输的天然选择。

---

二、传输性能：高速优势明显，长距离受限

从信号传输角度来看，极细同轴线在高速应用中表现优异，但长距离存在物理限制。它能够支持数Gbps至十几Gbps的高速信号，在几十厘米到一米范围内保持稳定的插入损耗和回波损耗，眼图清晰，误码率低。然而，由于导体截面积小、电阻较高，信号在长距离传输中会明显衰减。介质损耗和群延迟效应也会随着线长增加而加剧，环境电磁干扰的影响也会增强。因此，对于数米及以上的传输，极细同轴线通常并非最佳选择，需要考虑低损耗粗径同轴或光纤方案。

---

三、设计实践：延伸有效传输距离

尽管极细同轴线设计初衷为短距高速，通过合理设计仍可延长有效传输距离。使用高导电率导体和低介电损耗材料可以降低信号衰减，同时优化屏蔽结构，采用双层编织或铜箔复合屏蔽，可增强抗干扰能力。在连接器、焊点及转接板处保持阻抗连续，有助于避免局部反射和波形失真。对于高速长链路，还可增加信号放大或重定时模块进行补偿。同时遵守线束弯曲半径与安装规范，避免阻抗突变，从而在一至两米范围内保持良好的信号完整性。

---

极细同轴线束在高速短距离传输中具有明显优势，信号完整性高、抗干扰能力强且布线灵活，特别适合 GHz 级高速互连。对于长距离应用，应优先考虑低损耗粗径同轴线或光纤方案。理解其物理特性和应用边界，并结合实际带宽与距离需求选择方案，才能在高速链路设计中实现最佳性能与成本平衡。

我是【苏州汇成元电子科技】，长期专注高速信号线束与极细同轴线束设计与定制。如需了解更多或定制开发，欢迎联系张经理：18913228573（微信同号）。
