Basler ace 工业相机高速线束设计指南

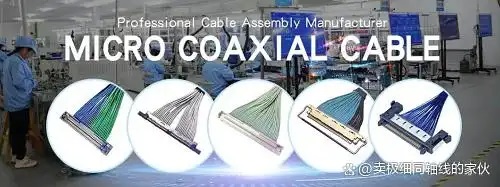

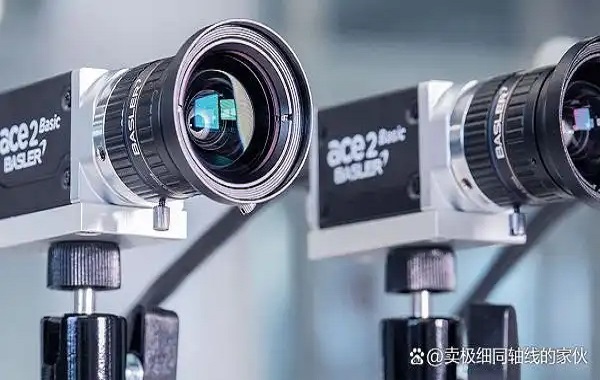

在 Basler ace 系列工业相机中，CoaXPress 接口能够实现高速、低延迟的图像传输。除了外部数据线缆，相机内部同样需要高性能的传输方案来保证传感器与接口电路之间的数据完整性。这其中，极细同轴线束（micro coaxial cable）作为关键高速信号传输媒介，尽管直径仅为 0.3mm 至 0.5mm，却能满足 GHz 级信号传输需求，其性能直接决定相机在高速运行下的稳定性。

---

一、极细同轴线束的核心特性

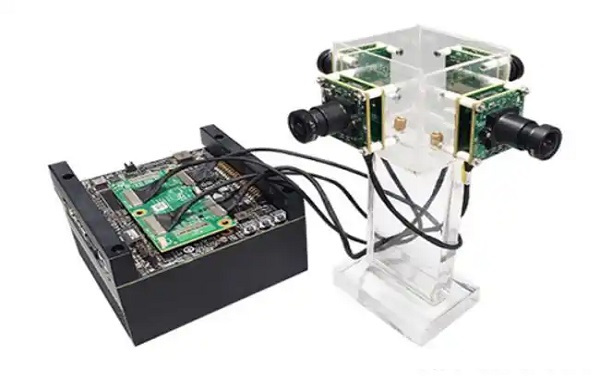

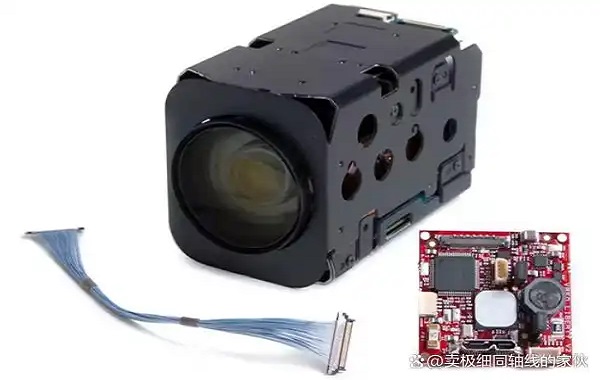

极细同轴线束具有精确可控的阻抗，高速信号要求常见为 50Ω 单端或 100Ω 差分，微小的阻抗偏差就可能造成反射和抖动，影响 CoaXPress 链路稳定性。它结构紧凑、屏蔽层完善，可有效降低信号衰减和串扰，同时抗外部电磁干扰。小弯曲半径设计和优良柔性能够适应 Basler ace 紧凑机身内部布线，而可靠的连接方式，包括微型同轴连接器或直接焊接至 PCB，也确保了长期稳定性。

---

二、选择线束时的关注要点

选择微型同轴线束时，需要关注带宽与频率响应，尤其是 CoaXPress CXP-12 高达 12.5 Gbps 的数据速率，对线材低损耗和高频性能要求严格。屏蔽和抗干扰能力也是关键，选择高密度编织或完整屏蔽层的线束可降低 EMI 影响。线束柔性和耐久性需与相机装配要求匹配，保证长期使用不出现断裂或性能下降，同时工艺兼容性也很重要，包括接口形式、焊盘间距和焊接工艺温度，确保装配可控。

---

三、应用技巧与建议

在 Basler ace 系列工业相机中，建议优选高精度阻抗控制的线束，阻抗公差控制在 ±5% 以内。根据内部空间设计平衡线束直径与灵活性，过细可能增加电阻并削弱屏蔽性能。选择耐高温、抗弯折寿命长的材料，确保长期运行可靠性。在样机阶段，可通过 TDR（时域反射）和 S 参数分析验证信号完整性，从而保证高速信号在内部传输的稳定性，为外部 CoaXPress 接口提供可靠保障。

---

对于 Basler ace 系列工业相机而言，极细同轴线束不仅是简单连接件，更是高速信号传输链路中的关键环节。选用合适的 micro coaxial cable，可以保证高速数据在内部传输时的完整性和稳定性，提升相机性能与长期可靠性。
