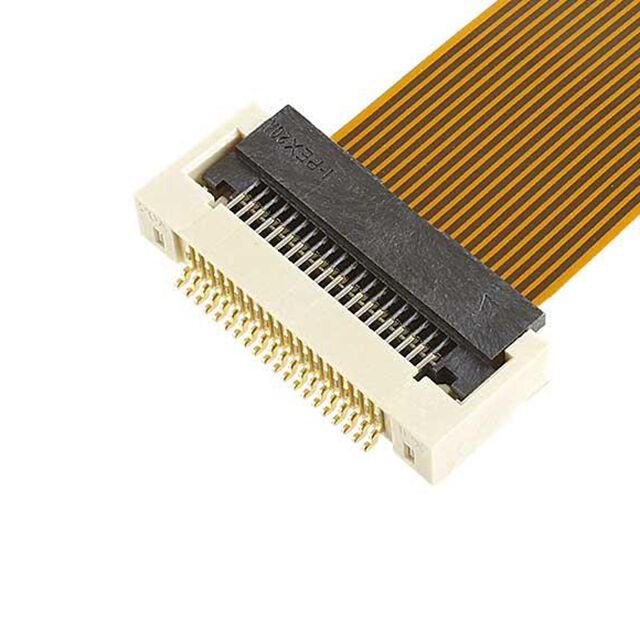

I-PEX 20647-055E-01连接器产品概况：
 | 制造商 | I-PEX |
| 制造商料号 | 20647-055E-01 | |
| 产品描述 | MINIFLEX 5-FF 55P，55 位置 FFC，FPC 连接器 触点，底部 0.020"（0.50mm） 表面贴装，直角. |
I-PEX 20647-055E-01连接器产品属性：
| 类型 | 描述 |
| 类别 | 连接器，互连器件 |
| FFC、FPC（扁平柔性）连接器 | |
| FFC、FPC（扁平柔性）连接器组件 | |
| 制造商 | I-PEX |
| 系列 | EVAFLEX® 5-SE-G VT |
| 包装 | 卷带（TR） |
| 扁平柔性类型 | FFC，FPC |
| 安装类型 | 表面贴装，直角 |
| 连接器/触头类型 | 触点，底部 |
| 针位数 | 55 |
| 间距 | 0.020"（0.50mm） |
| 端接 | 焊接 |
| FFC、FCB 厚度 | 0.30mm |
| 板上高度 | 0.100"（2.54mm） |
| 锁定功能 | 触发锁 |
| 电缆端类型 | 焊片式，锥形 |
| 触头材料 | 铜合金 |
| 触头表面处理 | 镀金 |
| 外壳材料 | 液晶聚合物（LCP） |
| 致动器材料 | 液晶聚合物（LCP） |
| 特性 | 固定焊尾 |
| 额定电压 | 50V |
| 工作温度 | -40°C ~ 105°C |
| 材料可燃性等级 | UL94 V-0 |
| 额定电流（安培） | 0.5A |
| 触头表面处理厚度 | 1.25µin（0.03µm） |
| 外壳颜色 | 米色 |
| 致动器颜色 | 黑色 |
| 配接次数 | 20 |
I-PEX 20647-055E-01连接器产品(系列)简介：
MINIFLEX® 5-FF 连接器采用坚固的设计，并配备了固定功能，适用于各种FPC/FFC连接需求。其高度为2.55 mm，具有0.5 mm的间距，采用水平前翻的形式，便于安装和使用。
该连接器的主要规格包括：板间距为0.5 mm，FPC/FFC接触间距同样为0.5 mm，接触点的擦拭长度为1.40 mm。FPC/FFC的厚度范围为0.3 mm±0.05 mm，确保了良好的接触性能。此外，MINIFLEX® 5-FF 连接器在开口时宽度为6.4 mm，闭合时深度为7.2 mm，适用于10至80范围的多种应用。可提供的引脚数量有20、30、40、50、55、60、64和68引脚，满足不同设计需求。MINIFLEX® 5-FF 连接器以其卓越的性能和灵活的选项，成为电子行业理想的连接解决方案。
I-PEX 20647-055E-01连接器文档与媒体：
| 资源类型 | 链接 |
| 规格书 | 20647-055E-01_Datasheet |
I-PEX 20647-055E-01连接器正品|替代品相关说明：
我们专注于 (I-PEX) 品牌连接器的现货供应，致力于为客户提供优质、可靠的连接解决方案。我们的产品包括原装正品和高性能替代品，经过严格测试，确保稳定性与效率。欢迎通过文档页下面联系方式与我们联络！
