I-PEX 20720-010E-02连接器产品概况：
 | 制造商 | I-PEX |
| 制造商料号 | 20720-010E-02 | |
| 产品描述 | EVAFLEX 5-VS, 10P，10 位置 FFC，FPC 连接器 触头，上和下 0.020"（0.50mm） 表面贴装，直角 |
I-PEX 20720-010E-02连接器产品属性：
| 类型 | 描述 |
| 类别 | 连接器，互连器件 |
| FFC、FPC（扁平柔性）连接器 | |
| FFC、FPC（扁平柔性）连接器组件 | |
| 制造商 | I-PEX |
| 系列 | EVAFLEX® 5-VS |
| 包装 | 卷带（TR） |
| 扁平柔性类型 | FFC，FPC |
| 安装类型 | 表面贴装，直角 |
| 连接器/触头类型 | 触头，上和下 |
| 针位数 | 10 |
| 间距 | 0.020"（0.50mm） |
| 端接 | 焊接 |
| FFC、FCB 厚度 | 0.33mm |
| 板上高度 | 0.075"（1.90mm） |
| 锁定功能 | - |
| 电缆端类型 | 槽口式，锥形 |
| 触头材料 | 铜合金 |
| 触头表面处理 | 镀金 |
| 外壳材料 | 液晶聚合物（LCP） |
| 致动器材料 | - |
| 特性 | 固定焊尾 |
| 额定电压 | 200VAC/DC |
| 工作温度 | -40°C ~ 105°C |
| 材料可燃性等级 | UL94 V-0 |
| 额定电流（安培） | 0.3A |
| 触头表面处理厚度 | 1.25µin（0.03µm） |
| 外壳颜色 | 黑色 |
| 致动器颜色 | - |
| 配接次数 | 30 |
I-PEX 20720-010E-02连接器产品(系列)简介：

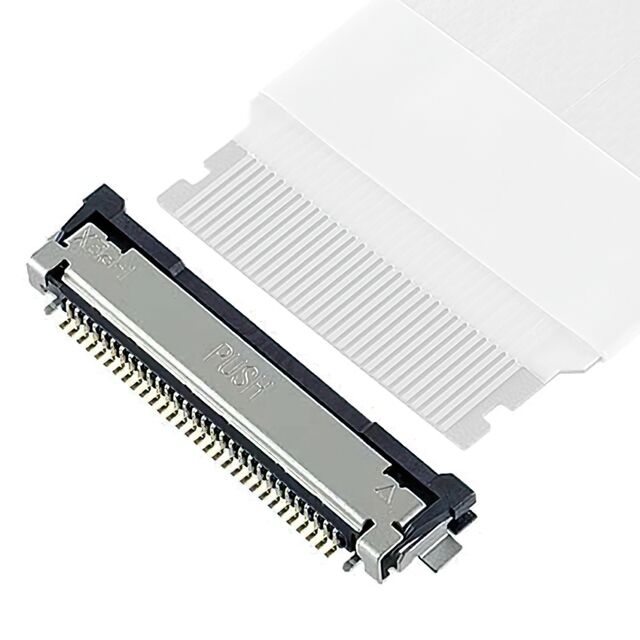

EVAFLEX 5-VS 是一款自锁型FFC/FPC连接器，支持高温（105°C）和高速传输。其0.5 mm间距设计，适合紧凑布置，兼容屏蔽和非屏蔽FFC/FPC，确保信号稳定。该连接器的擦拭长度为1.1 mm，接触点位于顶部，厚度为0.33 mm，外形尺寸为宽6.25 mm加上0.5倍板厚，深度4.95 mm。支持USB 3.1 Gen1、eDP HBR3、HDMI 2.0等标准，传输速度高达10-50 Gbps。
可选引脚数量为10至50，符合USCAR II振动和冲击标准，广泛应用于汽车、电子和通讯设备，提供可靠的连接解决方案。
