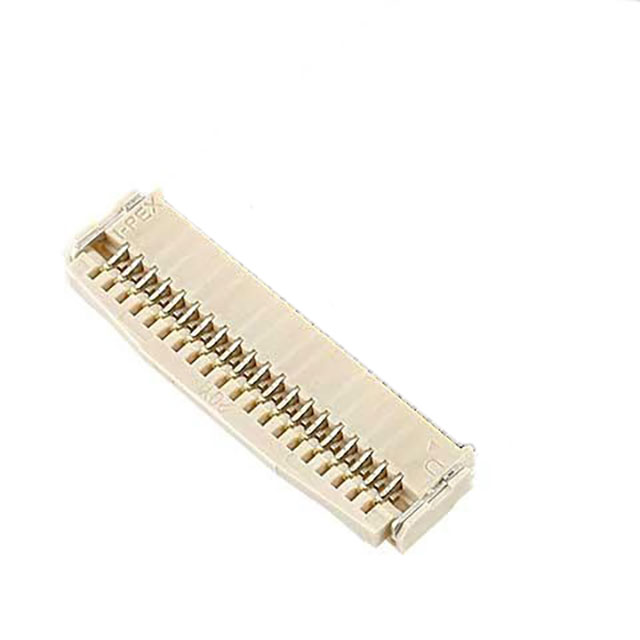

I-PEX 20542-012E-01连接器产品概况：
 | 制造商 | I-PEX |
| 制造商料号 | 20542-012E-01 | |
| 产品描述 | MINIFLEX 5-BFN II 12P，12 位置 FFC，FPC 连接器 触头，上和下 0.020"（0.50mm） 表面贴装，直角. |
I-PEX 20542-012E-01连接器产品属性：
| 类型 | 描述 |
| 类别 | 连接器，互连器件 |
| FFC、FPC（扁平柔性）连接器 | |
| FFC、FPC（扁平柔性）连接器组件 | |
| 制造商 | I-PEX |
| 系列 | MINIFLEX® 5-BFN II |
| 包装 | 卷带（TR） |
| 扁平柔性类型 | FFC，FPC |
| 安装类型 | 表面贴装，直角 |
| 连接器/触头类型 | 触头，上和下 |
| 针位数 | 12 |
| 间距 | 0.020"（0.50mm） |
| 端接 | 焊接 |
| FFC、FCB 厚度 | 0.30mm |
| 板上高度 | 0.039"（1.00mm） |
| 锁定功能 | 翻转锁定，背锁 |
| 电缆端类型 | 焊片式 |
| 触头材料 | 磷青铜 |
| 触头表面处理 | 镀金 |
| 外壳材料 | 液晶聚合物（LCP） |
| 致动器材料 | 液晶聚合物（LCP） |
| 特性 | 固定焊尾 |
| 额定电压 | 50V |
| 工作温度 | -40°C ~ 125°C |
| 材料可燃性等级 | UL94 V-0 |
| 额定电流（安培） | 500mA/触头 |
| 触头表面处理厚度 | 4.00µin（0.10µm） |
| 外壳颜色 | 米色 |
| 致动器颜色 | 米色 |
| 配接次数 | 20 |
I-PEX 20542-012E-01连接器产品(系列)简介：
MINIFLEX@ 5-BFN II 是一款设计坚固、性能卓越的低剖面连接器，适用于多种电子应用。其高度仅为1.0 mm，具有0.5 mm的间距，便于在空间受限的环境中使用。该连接器采用水平反向翻转设计，配备稳固的固定功能，确保可靠连接。产品规格包括短杆和长杆可选，适用的柔性电路（FPC/FFC）与印刷电路板（PCB）间距为0.5 mm，接触点的擦拭长度为1 mm，确保高效传输。FPC/FFC的厚度范围为0.3 mm，提供灵活的安装选择。MINIFLEX@ 5-BFN II 支持多种引脚数量配置，涵盖4至54引脚的多种需求，满足不同产品的设计要求。
I-PEX 20542-012E-01连接器文档与媒体：
| 资源类型 | 链接 |
| 规格书 | Miniflex 5-BFN II |
I-PEX 20542-012E-01连接器正品|替代品相关说明：
我们专注于 (I-PEX) 品牌连接器的现货供应，致力于为客户提供优质、可靠的连接解决方案。我们的产品包括原装正品和高性能替代品，经过严格测试，确保稳定性与效率。欢迎通过文档页下面联系方式与我们联络！
