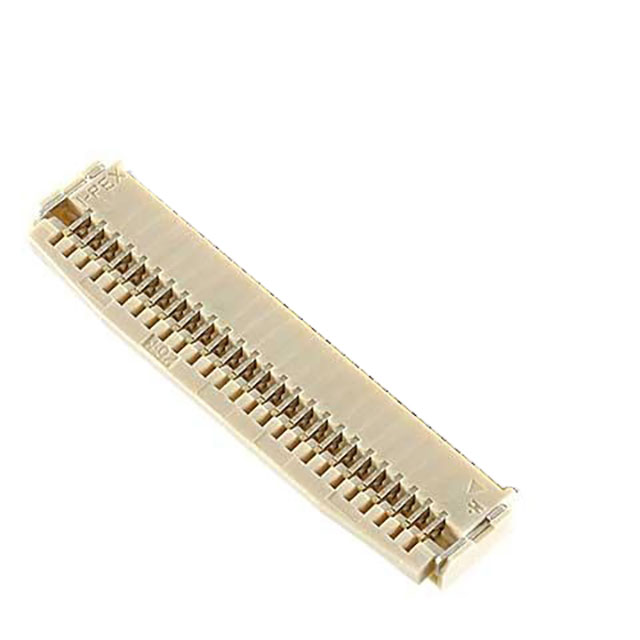

I-PEX 20600-016E-01连接器产品概况：
 | 制造商 | I-PEX |
| 制造商料号 | 20600-016E-01 | |
| 产品描述 | MINIFLEX 5-BFN II LK 16P，16 位置 FFC，FPC 连接器 触头，上和下 0.020"（0.50mm） 表面贴装，直角. |
I-PEX 20600-016E-01连接器产品属性：
| 类型 | 描述 |
| 类别 | 连接器，互连器件 |
| FFC、FPC（扁平柔性）连接器 | |
| FFC、FPC（扁平柔性）连接器组件 | |
| 制造商 | I-PEX |
| 系列 | MINIFLEX® 5-BFN II LK |
| 包装 | 卷带（TR） |
| 扁平柔性类型 | FFC，FPC |
| 安装类型 | 表面贴装，直角 |
| 连接器/触头类型 | 触头，上和下 |
| 针位数 | 16 |
| 间距 | 0.020"（0.50mm） |
| 端接 | 焊接 |
| FFC、FCB 厚度 | 0.30mm |
| 板上高度 | 0.039"（1.00mm） |
| 锁定功能 | 翻转锁定，背锁 |
| 电缆端类型 | 槽口式或焊片式 |
| 触头材料 | 磷青铜 |
| 触头表面处理 | 镀金 |
| 外壳材料 | 液晶聚合物（LCP） |
| 致动器材料 | 液晶聚合物（LCP） |
| 特性 | 固定焊尾 |
| 额定电压 | 50V |
| 工作温度 | -40°C ~ 125°C |
| 材料可燃性等级 | UL94 V-0 |
| 额定电流（安培） | 500mA/触头 |
| 触头表面处理厚度 | 4.00µin（0.10µm） |
| 外壳颜色 | 米色 |
| 致动器颜色 | 米色 |
| 配接次数 | 20 |
I-PEX 20600-016E-01连接器产品(系列)简介：
MINIFLEX@ 5-BFNIILK是一款具有机械锁设计的低轮廓连接器，专为高效的FPC/FFC应用而打造。其高度仅为1.0毫米，具有0.5毫米的间距，支持水平和背翻的安装方式。此连接器的设计注重稳固性，配备了压住功能，确保连接的可靠性。该产品支持多种板载间距，适用于0.5毫米FPC/FFC接触点，且具备0.3±0.05毫米的厚度。这款连接器的接触A和接触B均具有优良的擦拭长度，提升了连接性能。MINIFLEX@ 5-BFNIILK的宽度和深度分别为2.7毫米和3.5毫米，适用于4至28针的规格，提供多种引脚数（4、6、8、10、12、14、16、18、20、24）选择，满足不同应用需求.
I-PEX 20600-016E-01连接器文档与媒体：
| 资源类型 | 链接 |
| 规格书 | Miniflex 5-BFN II LK |
