I-PEX 83025-100B-01-D CABLINE®-SS 40AWG/50Ω 系列极细同轴线束替代品

在高速显示、摄像头、笔记本电脑、工业设备等电子产品中，极细同轴线束通常处于主板、显示模组或功能模块之间，是高速信号链路中的关键连接部分。它本身尺寸小、芯线和屏蔽结构精细，同时还可能需要适应狭窄空间、转轴运动以及长期弯折，因此任何一个环节出现异常，都可能表现为花屏、闪屏、黑屏、图像丢失、通信异常或间歇性故障。工程师在分析产品失效时，如果只检查芯片和PCB而忽略线束，容易遗漏真正的故障来源。尤其对于高速信号而言，线材结构、端接质量、连接器接触以及线序等因素都可能影响最终信号稳定性。因此，极细同轴线束虽然属于被动连接部件，却可能成为整机系统中需要重点关注的失效点。

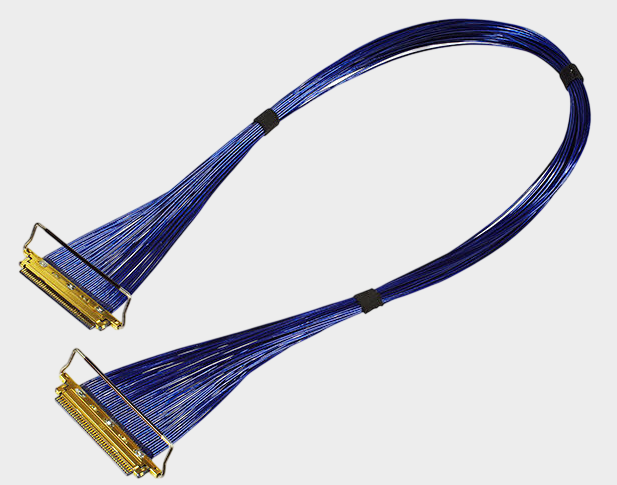

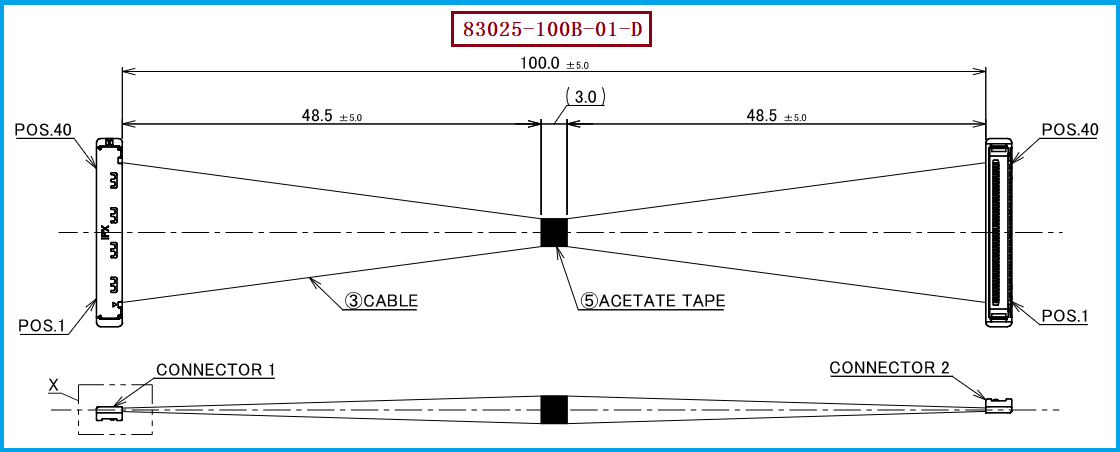

以本次对应的 I-PEX 83025-100B-01-D 为例，该产品属于CABLINE®-SS 40P极细同轴线束，官方资料标示其长度为100mm、线材为Micro-Coaxial Cable AWG#40，Pin Assignment为1-1。其线材端连接器型号为 20373-R40T-06，对应CABLINE®-SS 40Pin Plug Housing，连接器Contact Pitch为0.4mm；对应板端Receptacle为20374-R40E-31。I-PEX官方页面同时列出了40P、100mm的1-N型号82889-100B-02-D，因此工程师进行维修或替代时，不能因为两者都是40P、100mm就直接判断可以互换，必须进一步确认线序结构。官方资料还显示，CABLINE®-SS采用0.4mm Pitch、Vertical Right Angle结构，支持10P至50P，并可配合AWG36、AWG38、AWG40、AWG42 Micro-Coaxial Cable。

极细同轴线束出现失效，并不一定是“线断了”这么简单。对于高速信号链路，线材尺寸、结构一致性、阻抗连续性以及端接区域的加工质量都会影响信号传输；而在实际设备中，如果线束长期受到弯折、拉扯或转轴运动，也需要关注端接部位及连接器接触状态。CABLINE®-SS官方产品详情给出的40P测试条件为Micro-Coaxial Cable、AWG#40、45Ω、100mm，Pin Assignment为GSSGSSG，并以16Gbps/Lane应用作为高速传输验证场景；官方同时强调其W-Point双触点设计，用于提高公母座之间的接触可靠性。 因此，对工程师而言，排查产品失效时应把极细同轴线束作为完整连接链路来看待，而不是只进行简单的导通测试；对采购人员而言，则应避免仅按照连接器外观或料号相似程度采购替代品，而应同步确认线材、Pin数、Pitch、长度、线序以及实际应用要求。

对于 I-PEX 83025-100B-01-D 的兼容替代开发，建议首先锁定原产品的核心识别条件：40PIN、0.4mm Pitch、100mm、AWG#40 Micro-Coaxial Cable、1-1线序以及20373-R40T-06连接器，然后再根据整机空间、安装方式和高速信号要求进行样品验证。特别需要注意的是，CABLINE®-SS官方40P产品同时存在1-N和1-1两种线序，因此替代线束必须按照实际Pin Assignment进行制作，而不能只复制连接器型号。 对采购人员来说，如果原厂供货周期、成本或供应渠道发生变化，可以将上述参数作为替代供应商询价和技术确认的基础；对工程师来说，则应进一步验证端接可靠性、装配匹配、高速信号完整性及实际弯折工况。我们公司可提供：I-PEX 83025-100B-01-D兼容替代线束方案，可依据原有规格进行极细同轴线束生产制造、样品打样及兼容替代开发，帮助客户针对原装线束进行国产替代及供应链优化。
